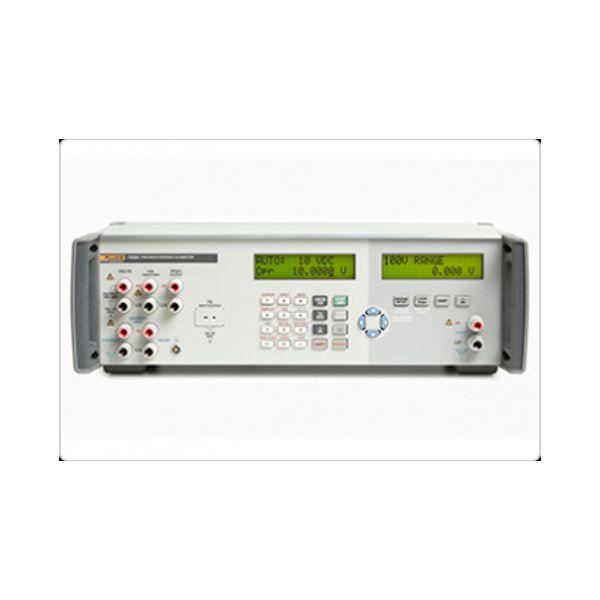

Calibrador De Procesos De Precisión Fluke 7526A-156

Calibrador de procesos 7526A-156 de Fluke Calibration ofrece el mejor equilibrio de economía y exactitud para la calibración de banco de instrumentos para procesos de presión y temperatura. Calibre fácilmente lecturas de RTD y termopar, manómetros, transmisores de temperatura, simuladores de procesos digitales, registradores de datos, multímetros y mucho más.

Caracteristicas

• Genera y mide tensión CC, corriente, resistencia, RTD y termopares


• Medición precisa de presión con los módulos de presión Fluke 700 o serie 525A-P


• Incluye una fuente de alimentación de circuitos de transmisión de 24 V CC


• Mide corriente de circuitos de 4-20 mA


• Incluye una función de prueba de interruptor automática


• Acepta coeficientes ITS-90 para mediciones de SPRT exactas


• Compatible con el software de calibración MET/CAL®


• Incluye certificado de calibración trazable a patrones nacionales (A2LA opcional de calibración acreditado bajo petición)

Especificaciones Calibrador De Procesos 7526A-156

Tensión CC, salida
Intervalo [1]	Incertidumbre absoluta, ± (ppm de salida + μV), 1 año		Resolución
De 0 a 100 mV	30	3	1 μV
De 0 a 1 V	30	10	10 μV
De 0 a 10 V	30	100	100 μV
De 0 a 100 V	30	1 mV	1 mV
Salida y entrada de termopares
De -10 a 75 mV	30	2	1 μV

[1] Todas las salidas son positivas, salvo que se indique lo contrario.

Tensión CC, entrada aislada
Intervalo	Incertidumbre absoluta, ± (ppm de lectura + mV), 1 año		Resolución
De 0 a 10 V	50	0,2	100 μV
De 10 V a 100 V	50	2,0	1 mV

Corriente CC, salida
Intervalo[1]	Incertidumbre absoluta, ± (ppm de lectura + μA), 1 año		Resolución
De 0 a 100 mA	50	1	1 μA

[1] Para tensiones de línea de menos de 95 V, ±100 ppm de lectura.

Corriente CC, entrada aislada
Intervalo	Incertidumbre absoluta, ± (ppm de lectura + μA), 1 año		Resolución
De 0 mA a 50 mA	100	1	0,1 μA
De 0 mA a 24 mA [1][2] (Alimentación de circuitos)	100	1	0,1 μA

[1] Alimentación de circuitos: 24 V ±10 %
[2] Resistor HART: 250 Ω ± 3 %

Resistencia De Entrada y Salida Calibrador De Procesos 7526A-156

Resistencia, salida
Intervalo	Incertidumbre absoluta, tcal ± 5 °C, ± Ohmios, 1 año	Resolución	Corriente nominal
De 5 Ω a 400 Ω	0,015	0,001 Ω	De 1 a 3 mA
De 5 Ω a 4 kΩ	0,3	0,01 Ω	De 100 μA a 1 mA

Resistencia, entrada
Intervalo	Incertidumbre absoluta, ± (ppm de lectura + Ω), 1 año		Resolución
De 0 Ω a 400 Ω	20	0,004	0,001 Ω
De 0 Ω a 4 kΩ	20	0,04	0,01 Ω

Exactitud de termopar de muestra, entrada/salida (no incluye todos los tipos de termopares disponibles)[1]
Tipo de termopar	Intervalo de temperatura (°C)		Incertidumbre absoluta, tcal ±5 °C, ± (°C), 1 año [2]
	Mín.	Máx.
J	-210	1.200	0,09
K	-250	1.372	0,1
S	-50	1.767	0,29
T	-250	400	0,11

[1] Consulte las especificaciones extendidas para todos los tipos de termopares (B, C, E, J, K, L, N, R, S, T, U, XK, BP).
[2] Mejor exactitud dentro del intervalo de temperatura de termopar especificado.

RTD y termistor de muestra, salida (no incluye todos los tipos de RTD disponibles)[1]
Tipo de RTD	Intervalo de temperatura (°C)		Incertidumbre absoluta, tcal ±5 °C, ± (°C), 1 año
	Mín.	Máx.
Pt 385, 100 Ω	-200	800	0,05
YSI 400	15	50	0,007

[1] Consulte las especificaciones extendidas para todos los tipos de RTD: Pt-100 (385, 3926, 3916), Pt-200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT

RTD y termistor de muestra, entrada (no incluye todos los tipos de RTD disponibles)[1]
Tipo de RTD	Intervalo de temperatura (°C)		Incertidumbre absoluta, tcal ±5 °C, ± (°C), 1 año
	Mín.	Máx.
Pt 385, 100 Ω	–80	100	0,020
	100	300	0,024
	300	800	0,038
YSI 400	15	50	0,007

[1] Consulte las especificaciones extendidas para todos los tipos de RTD: Pt-100 (385, 3926, 3916), Pt-200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT

Especificaciones generales

Interfaz estándar	RS-232, IEEE-488 (GPIB)
Rendimiento de temperatura	Funcionamiento:	De 0 °C a 50 °C
	Calibración (tcal):	18 a 28 °C
	Almacenamiento:	De –20 °C a 70 °C
Compatibilidad electromagnética	CE: Cumple con EN61326; funcionamiento en entornos EM controlados
Coeficiente de temperatura	El coeficiente de temperatura para temperaturas fuera de tcal 5 °C es del 10 % de la especificación de 90 días (o de 1 año, si corresponde) por °C.
Humedad relativa	Funcionamiento:	<80 % a 30 °C
		<70 % a 40 °C
		<40 % a 50 °C
Altitud	Funcionamiento:	3.000 m (9.800 pies) máx.
	En reposo:	12.200 m (40.000 pies) máx.
Seguridad	EN/IEC 61010-1:2010 3era edición, UL 61010-1:2012, CAN/CSA 22.2 N.º 61010-1-12
Aislamiento bajo analógico	20 V
Alimentación de línea	120 V~:	De 100 V a 120 V
	240 V~:	De 220 V a 240 V
Frecuencia de línea	De 47 Hz a 63 Hz
Variación de tensión de línea	± 10 % sobre el ajuste
Consumo de energía	15 VA máximo
Dimensiones	Altura:	14,6 cm (5,75 pulg.)
	Ancho:	44,5 cm (17,5 pulg.)
	Profundidad:	29,8 cm (11,75 pulg.)
Peso (sin opciones)	4,24 kg (9,35 lb)
