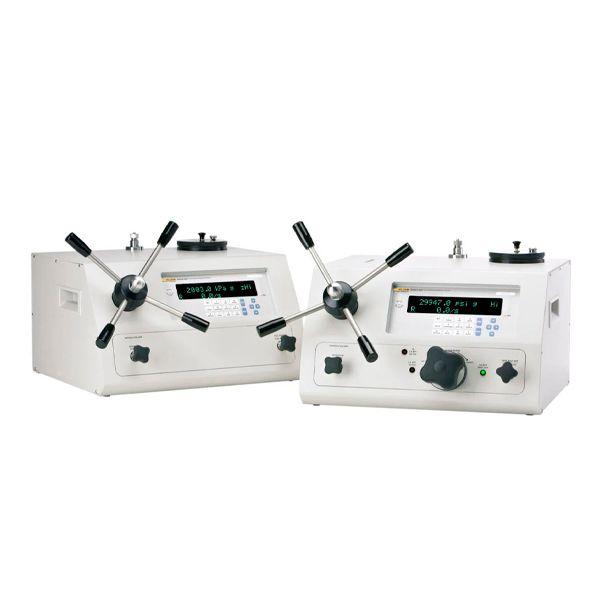

Calibrador Electrónico De Peso Muerto Fluke E-DWT-H

Calibrador Electrónico De Peso Muerto Fluke E-DWT-H es un calibrador electrónico diseñado para reemplazar a las balanzas de pesos muertos mecánicas basadas en un juego de pesas y pistón-cilindro. Se trata de una alternativa de calibración más ligera y fácil de usar que las balanzas de pesos muertos que es adecuada para su uso en el laboratorio o en el taller de instrumentos, así como en campo para realizar pruebas y calibraciones en sitio. Este sistema completo de calibración de presión hidraúlica combina la comodidad y exactitud de la medición de presión electrónica continua, en tiempo real con la sencillez y facilidad de uso del sistema de generación de presión de alta calidad controlada por el operador. La incertidumbre de medición en un año del E-DWT-H es de ±0,02 % de la lectura, con intervalos de hasta 30.000 psi.

Características

• La función de AutoRange optimiza las características de medición y seguridad para el intervalo específico del instrumento que se calibra.


• Puesta a cero sencilla cuando se purga a presión atmosférica


• Indicador sencillo y objetivo de la presión que diferencia entre listo o no listo con criterios ajustables por el usuario para garantizar resultados repetibles entre los operadores


• No depende de la gravedad local ni de la temperatura ambiente.


• Define y lee cualquier valor de presión directamente en cualquier unidad de medición, sin trasladar pesos.


• Sistema integrado de preparación para llenar el sistema de fluido de prueba y purgar el aire no deseado a fin de garantizar un funcionamiento correcto


• Accesorio de interruptor de pie opcional que permite recopilar datos con manos libres al ejecutar pruebas de AutoTest


• El E-DWT puede ejecutar pruebas independientes y recopilar datos de prueba. Los datos de prueba se pueden descargar a través de la interfaz RS232 de RPM4-E-DWT.


• La interfaz RS232 de RPM4-E-DWT también se puede usar para utilizar el E-DWT con el software COMPASS® for Pressure o con software desarrollado por el usuario.


• El software COMPASS® for Pressure es un software de calibración de presión universal para el laboratorio, que se puede usar para ejecutar pruebas simples o complejas con varios instrumentos. El usuario puede crear su propio informe de calibración y los datos se pueden exportar al software de gestión de calibración MET/CAL® Plus de Fluke.

Especificaciones Calibrador Peso Muerto E-DWT-H

Requisitos de alimentación eléctrica	Para RPM4-E-DWT: 12 V CC 1.2 A
	Suministro de energía para CA para CC: 100 V CA a 240 V CA, 50/60 Hz
Rango de temperatura	Almacenamiento: - 20 ºC a 70 ºC
	Funcionamiento: de 10 ºC a 40 ºC
Humedad relativa	Almacenamiento: de 0 % a 100 %
	Funcionamiento: de 0 % a 70 %
Peso	1 Q-RPT: 12 kg (26 lb) aproximadamente
	2 Q-RPT: 14 kg (30 lb) aproximadamente
Dimensiones	Huella del E-DWT (anch. x prof.): 41.4 x 37.1 cm (16.3 x 14.6 in)
	Altura del E-DWT: 26.9 cm (10.6 in), 33.6 cm (13.2 in) para altura manual de volumen variable máximo
Los rangos de presión dependen de los Q-RPT incluidos en el RPM4-E-DWT.	Máx. 200 Mpa (30,000 psi) con volumen de variable estándar
	Máximo 100 Mpa (15,000 psi) con volumen variable de alto volumen (-HV)
Medio de funcionamiento	Se entrega lleno con aceite (dietilhexil sebacato) o seco
	El E-DWT-H estándar es compatible con sebacato, aceites de silicona, propilenglicol, líquidos completamente fluorados, líquidos parcialmente fluorados, alcohol isopropílico y agua destilada. Opción para preparación de aceite mineral o Skydrol.
Capacidad del depósito	300 cc (18 in³)
Desplazamiento del volumen variable	Estándar: 3 cc (0.18 in³), 200 Mpa (30,000 psi) máximo
	Elevado: 7 cc (0.43 in³), 100 Mpa (15,000 psi) máximo
Desplazamiento de la bomba de llenado y cebado	3,7 cc (0.23 in³)
Conexión de presión TEST	DH500 hembra.
	La conexión DH500 es un tipo de tuerca hueca para tubos cónicos y de rosca izquierda de 6 mm equivalente a AE F250C, HIP HF4, 9/16-18 UNF, etc.

Otras especificaciones Calibrador Peso Muerto E-DWT-H

Límites de presión	Presión máxima de funcionamiento:	Rango de RPM4-E-DWT, Hi Q-RPT del monitor 200 Mpa (30,000 psi) con volumen variable estándar
		100 Mpa (15,000 psi) con volumen de variable de volumen alto
	Presión máxima de bomba de cebado:	700 kPa (100 psi)
	Presión máxima de funcionamiento:	Con el Lo Q-RPT: rango de RPM4-E-DWT, Lo Q-RPT del monitor
Puertos de comunicación	RS232 (COM1, COM2)
Medición de presión
Tiempo de calentamiento	Estabilización de temperatura de 15 minutos recomendada para encendido en frío.
Rango de temperaturas de funcionamiento normal	10 °C a 40 °C
Resolución	Predeterminada: 0.01 % del rango activo
	El usuario puede ajustarlo a 1 ppm del Q-RPT máximo o 10 ppm de la función AutoRange activa, la que sea mayor
Precisión¹	±0.018 % de la lectura o 0.0018 % del intervalo de Q-RPT, la que sea superior
Estabilidad prevista²	Un año: ± ±0.0075 % de la lectura
	Dos años: ±0.015 % de la lectura
Incertidumbre de la medición³	Un año: ±0.02 % de la lectura o 0.002 % del intervalo de Q-RPT, la que sea superior
	Dos años: ±0.025 % de la lectura o 0.0025 % del intervalo de Q-RPT, la que sea superior

Aclaraciones

1. Linealidad, histéresis y repetibilidad combinadas. La precisión no incluye la estabilidad ni la incertidumbre de referencia de calibración.
2. Límite de estabilidad de medición de Q-RPT previsto (k=2), asumiendo el uso habitual de la función AutoZero y la estabilidad a corto plazo entre puestas a cero.
3. Máxima desviación de la indicación del Q-RPT del valor verdadero de la presión aplicada que incluye la precisión, la estabilidad prevista con puesta a cero, el efecto de temperatura de 10 °C a 40 °C y la incertidumbre de calibración (asumiendo que la incertidumbre de referencia de calibración es de ±0.005 % de la lectura, k=2), combinada y expandida (k=2) de conformidad con la Guía para la expresión de la incertidumbre de medida de la ISO.
