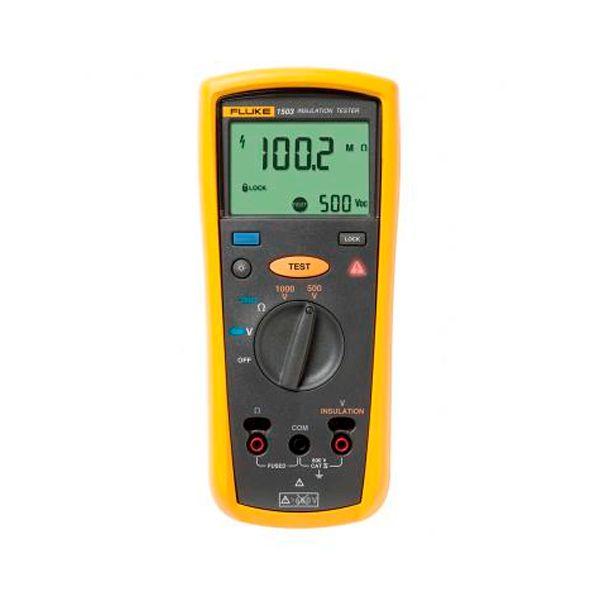

Comprobador De Resistencia De Aislamiento Fluke F1503

Comprobador De Resistencia De Aislamiento Fluke F1503 es compacto, resistente, confiable y fácil de usar. Con sus diversos voltajes de prueba, es ideal para la localización de múltiples tipos de problemas, la puesta en marcha de maquinaria y el mantenimiento preventivo.

Características

• Rango de prueba de aislamiento



  • 0.1 MΩ a 2000 MΩ






• Voltajes de prueba de aislamiento



  • 500 V, 1000 V






• Medidas cómodas y seguras con la sonda remota


• Localización de voltaje en el circuito bajo prueba que anula la prueba si se detecta voltaje > 30 V


• Descarga automática de los voltajes capacitivos para ofrecer una protección adicional al usuario


• Voltaje de AC/DC: de 0.1 V a 600 V


• Continuidad de 200 mA


• Resistencia: de 0.01 Ω a 20.00 kΩ


• Ahorre energía con el apagado automático


• Su gran pantalla con retroiluminación permite leer fácilmente las medidas


• Categoría de sobrevoltaje CAT IV 600 V que ofrece una mayor protección al usuario


• Sonda remota, cables de prueba, sondas y pinzas de cocodrilo con cada comprobador


• Acepta el sistema magnético opcional Fluke TPAK para colgar el instrumento de modo que sus manos puedan realizar otros trabajos


• Cuatro baterías alcalinas AA (NEDA 15 A o IEC LR6) para un mínimo de 1000 medidas de aislamiento


• Un año de garantía

Especificaciones de Comprobador De Resistencia De Aislamiento Fluke F1503

Medición de voltaje de AC/DC
Precisión	Rango	600.0 V
	Resolución	0.1 V
	50 Hz a 400 Hz ±(% de lectura + dígitos)	±(2 % + 3)
Impedancia de entrada	3 MΩ (nominal), < 100 pF
Relación de rechazo en modo común (1 kΩ no equilibrada)	> 60 dB a CC, 50 o 60 Hz
Protección contra sobrecargas	600 V rms o DC
Medición de la resistencia de la conexión a tierra
Rango/Resolución	20.00 Ω	0.01 Ω
	200.0 Ω	0.1 Ω
	2000 Ω	1 Ω
	20.00 kΩ	0.01 kΩ
Precisión	±(1.5 % + 3)
Protección contra sobrecargas	2 V rms o CC
Voltaje de prueba de circuito abierto	> 4.0 V, < 8 V
Corriente en cortocircuito	> 200.0 mA

Otras Especificaciones de Comprobador De Resistencia De Aislamiento Fluke F1503

Especificaciones de aislamiento
Rango de medida	0.01 MΩ a 2000 MΩ
Voltaje de prueba	500 V, 1000 V
Precisión de voltaje de prueba	+ 20 %, - 0 %
Corriente en cortocircuito	1 mA nominal
Descarga automática	Tiempo de descarga < 0.5 segundos para C = 1 µF o inferior
Indicador de circuito vivo	Cancela la prueba si el voltaje de terminal > 30 V antes del inicio de la prueba
Carga capacitiva máxima	Funciona con carga de hasta 1 µF
Exactitud de medición
	500 V	±(1.5 % + 5)
	1000 V	±(1.5 % + 5) a 2000 MΩ, ±(10 % + 3) por encima de 2000 MΩ



Tamaño (Al x An x L)	5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)
Peso	550 g (1.2 lb)
Clasificación IP	IP40
Altitud	Funcionamiento	2000 m CAT IV 600 V, 3000 m CAT III 600 V
	Apagado (en almacenamiento)	12,000 m
Capacidad de sobrepasar el rango	110 %
Accesorios incluidos	Cables de prueba TL224, puntas de prueba TP74, pinzas ref. 1958654 (rojo) y ref. 1958646 (negro), funda y sonda remota

Accesorios compatibles no incluidos:
Maletines y Estuches: Fluke C101, Fluke C25, Fluke CTX170, Fluke TPAK.
Cables de prueba: Fluke TL225.
