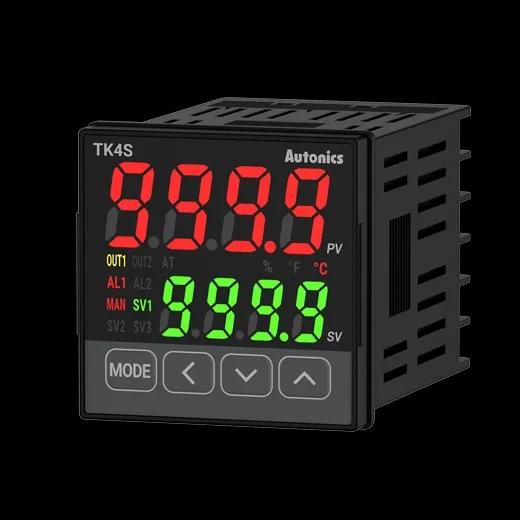

Controlador de Temperatura PID Autonics TK4S14RN

El Controlador de Temperatura PID Autonics TK4S-14RN pertenece a la serie TK de alto rendimiento de Autonics. Ofrece un ciclo de muestreo ultrarrápido de 50 ms y una precisión de visualización de ±0.3%, lo que lo hace ideal para procesos industriales que requieren un control de temperatura estable y exacto. Su formato compacto DIN 48 x 48 mm incluye salida de control por relé, una salida de alarma y entrada multifuncional compatible con termopares, RTD y señales analógicas.

Características

• Ciclo de muestreo ultrarrápido de 50 ms
• Precisión de visualización de ±0.3%
• Control ON/OFF, P, PI, PD y PID
• Entrada multifuncional: termopares, RTD y señales analógicas de voltaje y corriente
• Salida de control por relé y una salida de alarma
• Pantalla LED doble de 4 dígitos para ver al mismo tiempo el valor medido (PV) y el valor de ajuste (SV)
• Tamaño compacto DIN 1/16 (48 x 48 mm) para montaje en panel
• Frente con protección IP65
• Alimentación universal de 100 a 240 VAC

Especificaciones del Controlador de Temperatura PID Autonics TK4S-14RN

Entrada y medición
Tipos de entrada	Termopar	K, J, E, T, B, R, S, N, C, G, L, U, PLII
	RTD	Pt100, JPt100, Pt50, Cu50, Cu100, Ni120
	Analógica	0-100 mV, 0-5 V, 1-5 V, 0-10 V, 0-20 mA, 4-20 mA
Rango de visualización	-1999 a 9999
Precisión de visualización	PV ±0.3% o ±1 °C (el mayor) ±1 dígito, a temperatura ambiente
Ciclo de muestreo	50 ms
Control y salidas
Método de control	ON/OFF, P, PI, PD, PID
Salida de control	Relé 250 VAC 3 A
Salida de alarma	1 salida de alarma (relé 250 VAC 3 A)
Periodo de control	0.1 a 120.0 s
Características generales
Alimentación	100 a 240 VAC, 50/60 Hz
Consumo	Máx. 8 VA
Pantalla	LED de 7 segmentos, 4 dígitos, doble línea (PV / SV)
Tamaño	DIN 1/16: 48 mm x 48 mm x 70.5 mm
Corte en panel	45 mm x 45 mm
Conexión	Bornera de tornillo
Grado de protección	IP65 (panel frontal)
Temperatura de operación	-10 °C a 50 °C
Peso	Aprox. 150 g
