Entrenador de Diseños de Circuitos PB-507ALAB

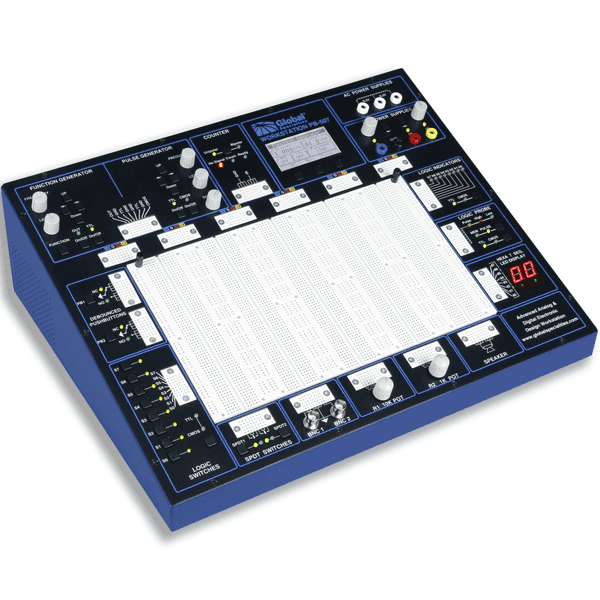

El PB-507 es un entrenador avanzado para diseño de circuitos que integra múltiples herramientas en una sola unidad. Incluye fuentes de alimentación DC y AC, generador de funciones, generador de pulsos y contador de frecuencia, lo que permite desarrollar diversas prácticas electrónicas. Su pantalla LCD muestra configuraciones en tiempo real y facilita la operación del equipo. La conexión USB permite monitoreo y control desde una computadora, mejorando la experiencia de aprendizaje. Incorpora una amplia protoboard removible con miles de puntos de conexión, ideal para pruebas rápidas. Está diseñado para uso intensivo en entornos educativos, ofreciendo alta durabilidad, precisión y versatilidad.

Características

• Pantalla LCD para visualización de configuración de módulos
• Interfaz USB para control y monitoreo desde PC
• Generador de funciones hasta 1 MHz con múltiples formas de onda
• Protoboard removible con más de 4.100 puntos de conexión
• Múltiples fuentes de alimentación AC y DC integradas

Aplicaciones

• Diseño y prueba de circuitos analógicos
• Implementación de circuitos digitales
• Simulación de generadores de señales y osciladores
• Prácticas educativas en electrónica
• Desarrollo de sistemas con lógica digital y temporización

Especificaciones técnicas

Alimentación	110 / 220 VAC seleccionable
Fuente DC fija	+5 VDC @ 1A
Fuente DC variable	±1.3 V a ±15 VDC
Fuente AC	12.6 VAC con toma central
Generador de funciones	0.1 Hz a 1 MHz
Voltaje de salida	0 a 10 V (20 Vp-p)
Formas de onda	Seno, cuadrada, triangular y TTL
Generador de pulsos	0.1 Hz a 1 MHz
Ciclo de trabajo	10% a 90%
Contador de frecuencia	0.1 Hz a 1 MHz
Pantalla	LCD + 2 displays de 7 segmentos
Indicadores lógicos	8 LED bicolores
Protoboard	4150 puntos de conexión
Interfaz	USB 2.0
Dimensiones	42 x 14 x 32.4 cm
Peso	6.6 kg

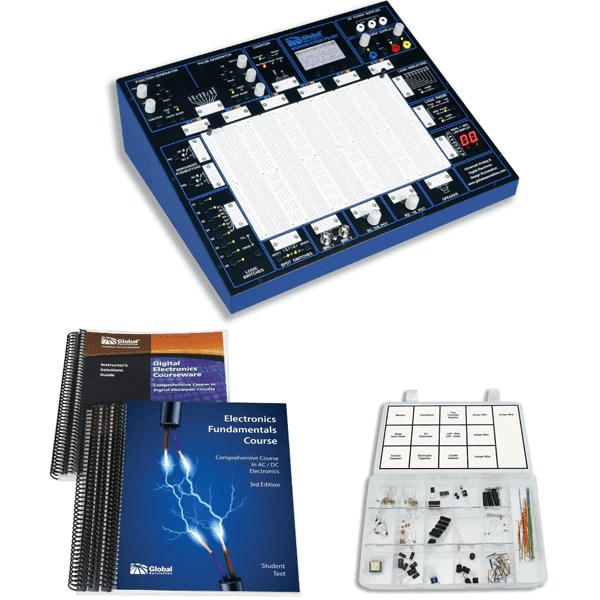

Contenido: PB-507: Entrenador de Diseño de Circuitos, GSC-2311KIT: Kit de Componentes (para uso con GS-2311A). Curso de Fundamentos de Electrónica (Inglés) 3ra Edición. GSC-2301A: Libro de Texto del Estudiante. GSC-2302A: Guía del Instructor . GSC-2311A: Manual de Laboratorio para el Estudiante. GSC-2312A: Manual de Laboratorio para el Estudiante (Respuestas). Curso de Electrónica Digital: GSC-3200: Libro de Texto para el Estudiante. GSC-3201: Guía del Instructor .
