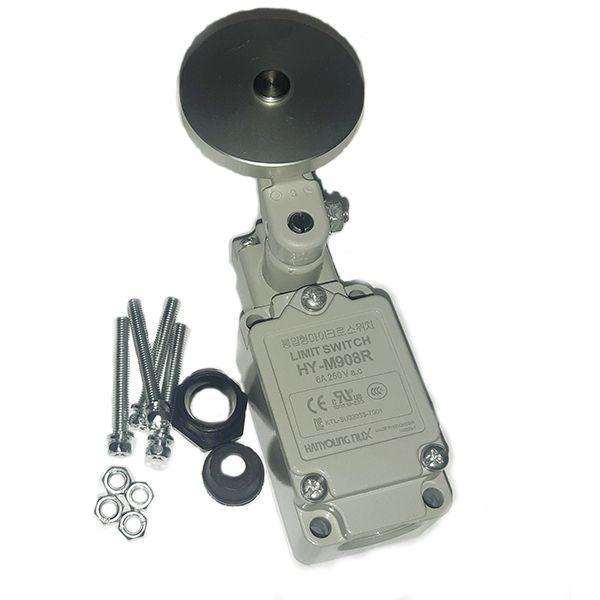

Final De Carrera HY-M908R FC22960

Final De Carrera HY-M908R es un suiche Industrial o interruptor de límite que se activa de forma mecánica y se sitúa al final del recorrido o de un elemento móvil, que al ser activado envía una señal que puedan modificar el estado de un circuito, internamente contiene dos interruptores normalmente abierto (NA) y cerrado (NC). El Final de Carrera de Palanca es un interruptor de la serie HY es aplicado principalmente en una amplia variedad componentes electrónicos como los equipos para mecanización, equipos automatizados e instrumentación.

Recomendaciones de Instalación del Final De Carrera HY-M908R

Al efectuar la instalación del Final De Carrera HY-M908R, asegúrese de emplear tornillos M4 para instalar la parte frontal o tornillos M5 para realizar instalación por la parte posterior del interruptor. El usuario puede realizar la instalación de acuerdo con sus requerimientos y emplear use tuercas de rosca rápida y tuercas de rosca ordinaria para asegurarlo. Asegúrese de cortar el suministro de energía durante la instalación, remoción, y durante operaciones de cableado y/o mantenimiento del interruptor.
Aunque el interruptor posee propiedades de impermeabilidad y resistencia a aceites, éste no posee una estructura totalmente sellada. No haga uso del dispositivo en ambientes inflamables o con riesgo de explosión.

Características

• Carcasa robusta, elaborada en metal fundido


• Alta intensidad mecánica con resistencia al calor, aceite y vibraciones


• Protección IP67


• Cumple CE y RU

Especificaciones del Final De Carrera HY-M908R

Forma del detector	Palanca
Ambiente	Resistencia al calor / Resistencia al aceite / A prueba de polvo
Tipo de forma de palanca	Rodillo
Estructura de protección	IP67
Max. Ángulo TT (grados)	40°
Material de contacto	Aleación de plata
Frecuencia de operación mecánica (veces / min o menos)	120

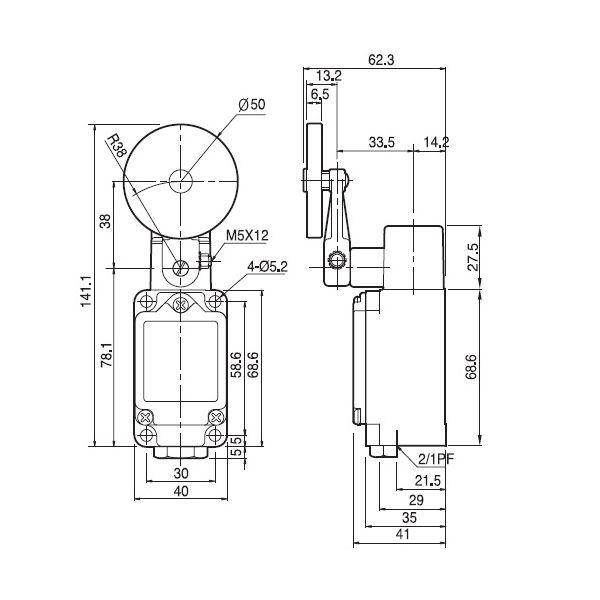

Dimensión externa del cuerpo principal, altura H (mm)	141,1
Tensión soportada	2000 V CA 50/60 Hz durante 1 minuto
Resistencia de contacto (MΩ)	25 o menos
Fuerza del actuador	OF x 5, durante 1 min en la dirección de la acción
Impacto (㎨)	1,000 (Resistencia), 300 (Mal funcionamiento)
Vida eléctrica	300.000 veces o más (frecuencia de apertura-cierre 20 veces / min o menos)
Corriente nominal	6A 250 Vac
Peso (gramos)	350g
Estructura del punto de contacto	Terminal de ajuste de tornillo M4, extremo doble de 2 circuitos (1a1b)
Tamaño del cuerpo principal	Estándar
Rango de temperatura de funcionamiento (° C)	-10°C～80°C
Fuerza requerida para el lado de empuje OF (N)	14
Ángulo al cambio de PT (grados)	15 ± 5
Tipo de Contacto	Doble extremo de 2 circuitos
Vida mecánica (10,000 veces)	100
Dimensión externa del cuerpo principal, ancho W (mm)	40
Dimensión externa del cuerpo principal, longitud L (mm)	41
Resistencia de aislamiento (MΩ)	100 o más
Voltaje nominal	250 V CA, 30 V CC
Vibración	Doble amplitud de 1,5 mm, frecuencia de 10 a 55 Hz, continua 2 horas
Velocidad de operación permitida (ms)	0,1 ~ 1
Humedad ambiental de funcionamiento (% RH)	45~95
