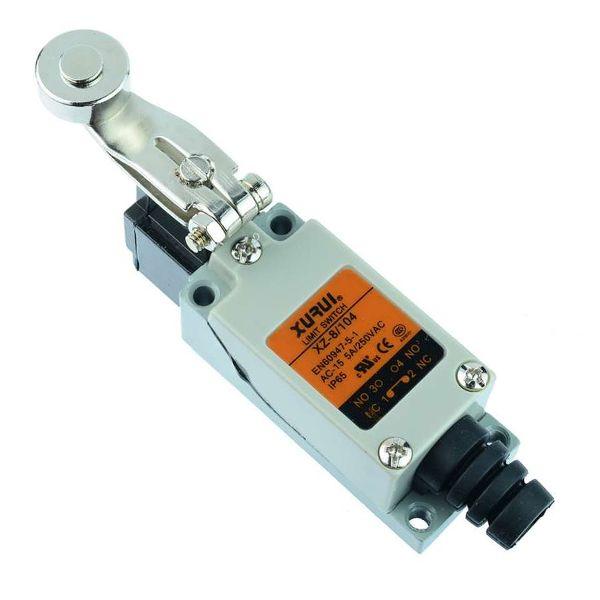

Final De Carrera Industrial es un sensor de contacto o interruptor de límite que se activa de forma mecánica y se sitúa al final del recorrido o de un elemento móvil, que al ser activado envía una señal que puedan modificar el estado de un circuito, internamente contiene dos interruptores normalmente abierto (NA) y cerrado (NC). El Final de Carrera de Palanca es un interruptor de la serie XZ8 es aplicado principalmente en una amplia variedad componentes electrónicos como los equipos para mecanización, equipos automatizados e instrumentación.
Recomendaciones de Instalación

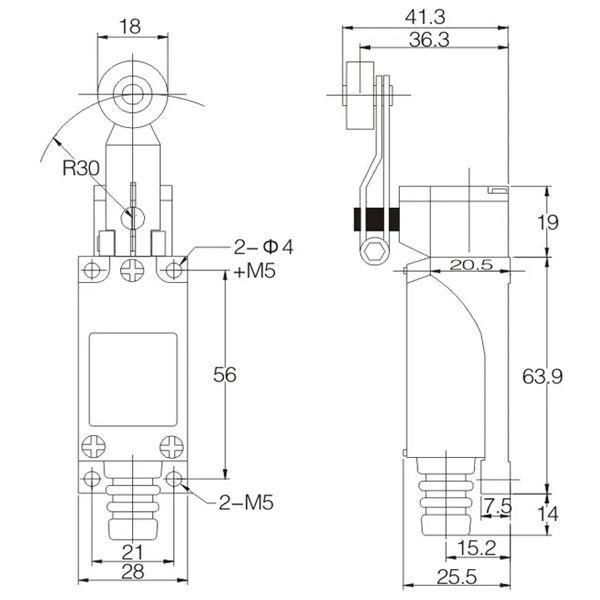

Al efectuar la instalación del Final De Carrera Industrial, asegúrese de emplear tornillos M4 para instalar la parte frontal o tornillos M5 para realizar instalación por la parte posterior del interruptor. El usuario puede realizar la instalación de acuerdo con sus requerimientos y emplear use tuercas de rosca rápida y tuercas de rosca ordinaria para asegurarlo. Asegúrese de cortar el suministro de energía durante la instalación, remoción, y durante operaciones de cableado y/o mantenimiento del interruptor.
Aunque el interruptor posee propiedades de impermeabilidad y resistencia a aceites, éste no posee una estructura totalmente sellada. No haga uso del dispositivo en ambientes inflamables o con riesgo de explosión.
Características
- Estructura fuerte, hecha de aleación de zinc y plástico, línea de fácil contacto
- Tamaño pequeño, resistente al agua y al aceite
- Interruptor de doble vía, interruptor interno de doble resorte
- Brazo de palanca ajustable giratorio con rodillo
- Configuración de contacto 1NO, 1NC
- Acción momentánea del actuador
Especificaciones del Final De Carrera Industrial
|
|
Capacidad de carga |
5A/250VAC |
Velocidad de operación |
0.5mm-50cm/s |
Frecuencia de operación |
Mecánica |
240 veces/min. |
Eléctrica |
20 veces/min. |
Resistencia de aislamiento |
100 MΩ(superior a)(DC500V) |
Resistencia de contacto |
25 MΩ Valor inicial |
Tensión soportada |
Cable sin conexión |
1000 Vac |
Cada terminal |
1500Vac |
Vibración |
Mal funcionamiento |
10-55Hz (Amplitud)1.5mm |
Impacto |
Durable |
1000 m/s |
Mal funcionamiento |
300 m/s |
Vida |
Eléctrica |
100,00 (superior a) |
Mecánica |
1,000,000 (superior a) |
Grado de protección |
IP66 |
Temperatura de operación |
-25℃~80℃ |
Humedad |
<85% |
