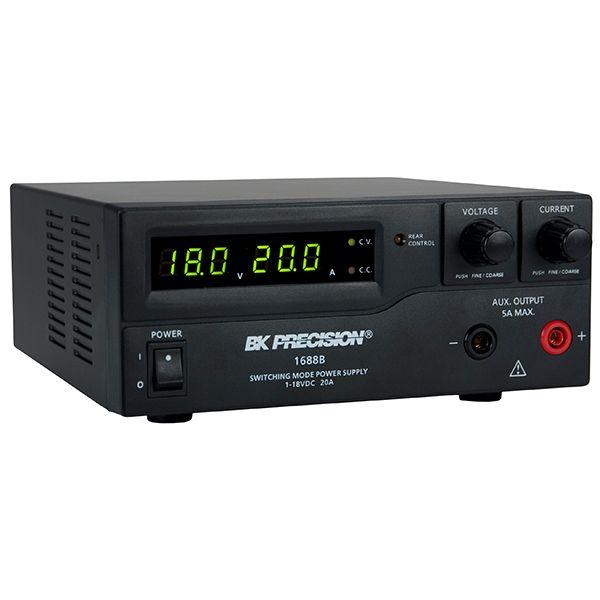

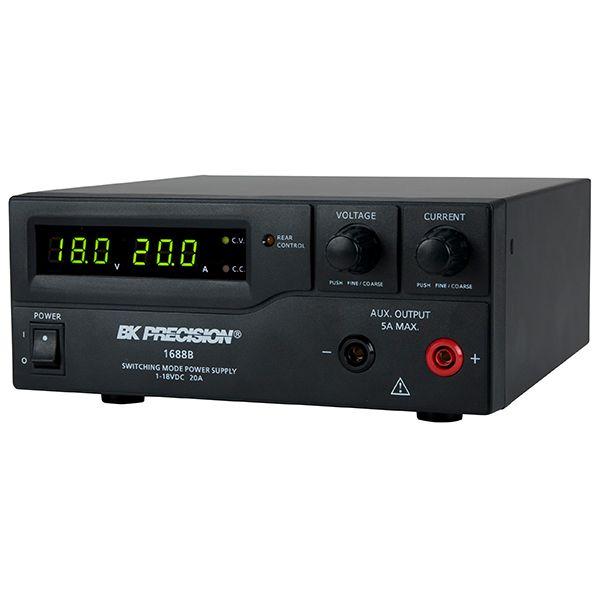

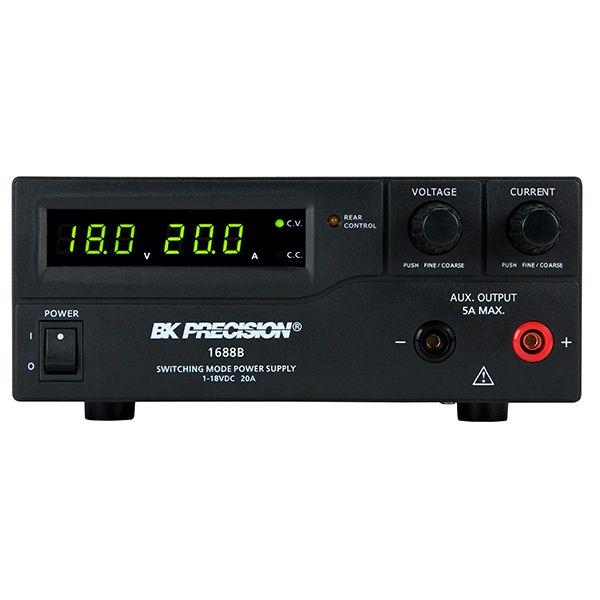

Fuente DC Conmutada 1~18V/0~20A Interfaz USB BK Precision BK1688B

Fuente DC Conmutada 1~18V/0~20A Interfaz USB BK Precision BK1688B, es una fuente de alimentación DC de modo conmutado graduadas en laboratorio, con salida de alta corriente en una unidad pequeña y liviana. Estas fuentes de alimentación ofrecen varias configuraciones de voltaje y de corriente de salida y cuentan con perillas de control codificadoras rotativas, las cuales facilitan la configuración de los niveles de voltaje y corriente de manera rápida y precisa. Su botonera de acción dual permite al usuario configurar fácilmente ambos niveles, tanto de voltaje como de corriente, gruesos y finos.  En adición a los modos de voltaje constante (CV) y corriente constante (CC), estas fuentes de alimentación DC de alta eficiencia ofrecen modos de pre configuración y control remoto.

Guarde hasta tres configuraciones de valores de voltaje y corriente diferentes para traer a memoria rápidamente. Para control remoto, puede utilizar la terminal de control remoto analógico accesible en el panel posterior, o la interfaz USB para comunicarse con la fuente de poder por medio del software para PC o comandos remotos. Estas características hacen que la Serie 1688B sea apropiada para una amplia gama de aplicaciones incluyendo las de pruebas de producción, telecomunicaciones, investigación y desarrollo, el campo de servicio electrónico y laboratorios de universidades.

Utilice fácilmente las configuraciones de voltaje y de corriente de uso más frecuente con solo cambiar de posición la llave de programado. Puede guardar y traer a memoria hasta tres pre-configuraciones diferentes

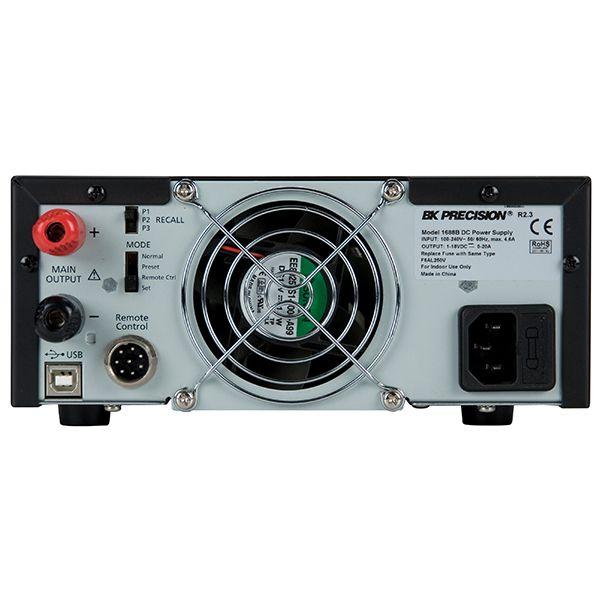

Utilice el conector incluido para establecer conexión con una fuente de voltaje DC variable externa o una resistencia variable puede controlar el voltaje o la corriente remotamente y encender o apagar (ON-OFF) la fuente de poder.

Características

• Operación de cruce automático CV/CC


• Unidad compacta y liviana


• Perilla codificadora de control rotativa para programación precisa de voltaje y corriente


• Permite al usuario definir y guardar hasta 3 configuraciones de voltaje y corriente para rápido ingreso


• Software para control remoto vía PC y programación temporizada externa


• Función de control remoto analógico


• Interfaz USB


• Salida auxiliar en el panel frontal


• Protección contra exceso de voltaje, carga y temperatura (OVP), (OTP) y (OLP)


• Controle su instrumento a través del software para PC de control remoto o utilice comandos de programación para comunicarse con su instrumento

Especificaciones De La Fuente DC Conmutada 1~18V/0~20A Interfaz USB BK Precision BK1688B

• Voltaje de salida Variable 1 – 18V


• Corriente de Salida Variable 0 – 20A


• Carga (0-100% carga) 50mV


• Línea (90-132VAC, 170-264VAC variación) 20mV


• Carga (10-90% rango de voltaje) 100mA


• Línea (90-132VAC, 170-264VAC variación) 50mA


• Ondulación & Ruido de Voltaje (rms) 5mV, (pico-pico) 50mV, Corriente  (rms) 30 mA


• Medidor de Voltaje y Corriente Pantalla LED de 3-dígitos ± 0.2% + 3 cuentas


• Entrada Voltaje100-240 VAC 50/60Hz


• Entrada de Corriente a Carga Completa 3.7A (100VAC) 1.7A (230VAC)


• Eficiencia81% (100VAC) 85% (230VAC)


• Frecuencia Conmutada100 – 120kHz


• Protecciones de Sobre voltaje de Rastreo O/P 1-5V: ajuste de voltaje +2V, O/P 5-18 V: ajuste de voltaje +3 V


• Tiempo de Respuesta Transitorio (50-100% carga) 1.5ms


• Correcciones del Factor de Poder>0.95 a carga óptima


• Método de Enfriamiento Ventilador controlado termostáticamente desde cero a carga completa


• Protecciones Sobrecarga, sobre voltaje y exceso de temperatura


• Características Especiales 3 pre-configuraciones de voltaje y corriente definidas por usuario, control remoto analógico


• Programación Temporal Externa Máx. 20 pasos de voltaje y corriente Máx. 99 min + 59seg tiempo de pasos Máx. 999 ciclos de trabajo


• Temperatura Operacional32 °F a 104 °F (0 °C a 40 °C) 80% R.H.


• Temperatura de Almacenamiento5 °F a 158 °F (-15 °C a 70 °C) 85% R.H.


• Dimensiones (An x Al x Pr)7.9” x 3.5” x 8.2” (200 x 90 x 208mm)


• Peso aproximado 2 lb (2.4kg)


• Accesorios Suplidos Cable de alimentación, manual de instrucción, cable USB, conector de control remoto


• Garantía de dos años

Nota:

Todas las especificaciones se aplican a la unidad luego de un tiempo de estabilización de 15 minutos sobre un rango de temperatura ambiente de  23 °C ± 5 °C.
