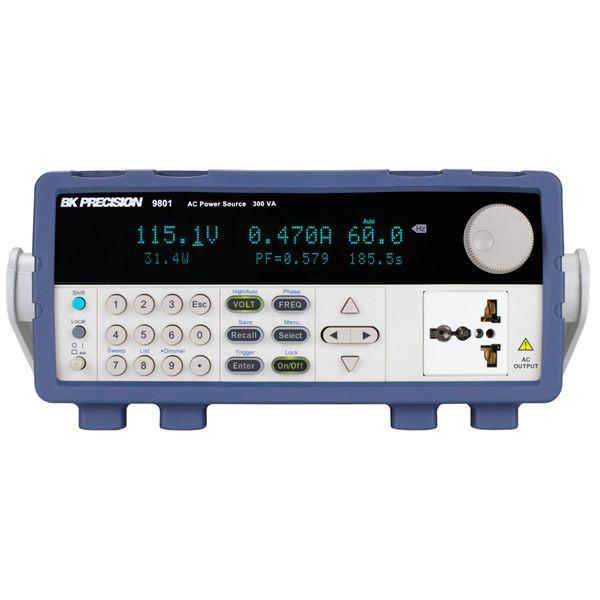

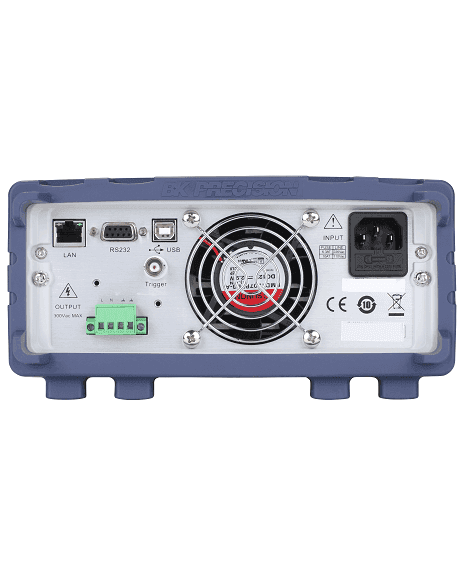

Fuente De Alimentación AC BK Precision BK9801 es una herramienta de medición. Estas fuentes de AC lineales totalmente programables entregan un máximo de 1500 VA a través de los terminales de salida de línea universal en la parte delantera y el conector de salida en la parte trasera. La salida se puede variar de 0 a 300 V con una resolución de programación de 0,1 V. La frecuencia de salida también se puede ajustar de 45 Hz a 500 Hz con un ángulo de fase de inicio y parada de 0 a 360 grados. La pantalla VFD brillante muestra Vrms, Irms, Ipeak, frecuencia, factor de potencia (PF), potencia aparente, potencia real y tiempo de salida transcurrido.
La fuente de AC proporciona un simulador de perturbación de la línea eléctrica (PLD), modo de lista y modo de barrido para la simulación de fallas y perturbaciones comunes de la red eléctrica. También está disponible una función de atenuación incorporada para probar motores y LED.
Características
- Fuente de alimentación de AC de 0 a 300 V y baja distorsión con modelos que ofrecen un máximo de 1500 VA, 12 Arms / 48 Apeak
- Frecuencia de salida ajustable de 45 Hz a 500 Hz
- Seleccione la operación de rango automático de 150 V / 300 V o de rango de 300 V para un barrido continuo de 0 a 300 V
- Muestra Vrms, Irms, Ipeak, frecuencia, FP, potencia aparente, potencia real y tiempo de salida transcurrido.
- Control de ángulo de fase ajustable
- PLD incorporado y simulación de atenuador
- Modo de barrido de voltaje y frecuencia
- Controlador LabVIEW descargable y software de panel de software para control remoto
- Interfaces estándar USB (compatible con USBTMC), RS232, LAN y GPIB (solo 9803 y 9805)
- Pruebas de cumplimiento previo para caídas de tensión y simulación de frecuencia según IEC61000-4-11 / 4-14 / 4-28
- La serie 9800 de fuente de alimentación de CA es adecuada para evaluar transformadores, TRIAC, SCR y componentes pasivos, así como para pruebas de producción, I + D, servicio y cumplimiento previo.
Especificaciones de Fuente De Alimentación AC BK Precision BK9801
- Potencia máxima de 300VA.
- Permite seleccionar rango automático en 150V/300V, o rango de operación a 300V.
- Entrega máximo una corriente RMS hasta 3A a 150V, y hasta 1.5A a 300V.
- Corriente pico de hasta 12A a 150V, y hasta 6A a 300V.
- La frecuencia de salida es ajustable desde 45Hz hasta 500Hz.
- Distorsión total de armónicos (THD) es ≤ 0.5% a 45Hz-500Hz con carga resistiva.
- Tiene control de ángulo de fase ajustable desde 0 hasta 360º.
- Tiempo de respuesta < 100µs.
- Posee interfaces USB, RS232, LAN, que pueden ser utilizadas para controlar remotamente la fuente por medio de un PC.
- Mide voltaje RMS hasta 300V, con precisión de ± (0.2% + 0.6V).
- Corriente RMS desde 120mA hasta 3A.
- Mide corriente pico desde 0 hasta 12A, con precisión de ± (1% + 120mA).
- Potencia desde 0.01W hasta 1W.
- Mide frecuencia desde 45Hz hasta 500Hz.
- Mide factor de potencia desde 0 hasta 1.
- Potencia aparente (VA) desde 0.01VA hasta 1VA.
- Utiliza el software LabVIEW para el control remoto.
- La pantalla muestra valores de voltaje RMS (Vrms), corriente RMS (Irms), corriente pico (Ipeak), frecuencia, factor de potencia (PF), potencia aparente, potencia, y tiempo de salida transcurrido.
- Proporciona un simulador de perturbación de línea de potencia (PLD), modo de lista, y simulación de modos de barrido de fallas y las perturbaciones más comunes de potencia.
- El modo de lista puede ser utilizado para generar secuencia de forma de onda como subidas de tensión, caídas y perturbaciones de frecuencia. La lista programada puede activarse desde el panel frontal o por medio del conector BNC en la parte posterior.
- Posee una función incorporada de dimmer para probar motores y LEDs.
- Dimensiones 21.45cm x 8.82cm x 45.35cm, y pesa 9.5Kg.
