Generador De Formas De Onda Arbitrarias BK4053B
El generador BK4053B es capaz de generar formas de onda sinusoidales, cuadradas, triangulares, de pulso y arbitrarias con precisión y estabilidad. Cuenta con una pantalla en color de fácil lectura y una interfaz intuitiva con teclado numérico. Ofrece características avanzadas como barrido lineal/logarítmico, contador incorporado, amplias capacidades de modulación y activación, compensación de CC variable y alto rendimiento. Generador de formas de onda arbitrarias de 14 bits, 150 MSa/s. Las salidas CH1 y CH2 se pueden variar de 0 a 10 Vpp a 50 ohmios (hasta 20 Vpp en circuito abierto).
Características
- Generador de formas de onda arbitrarias de 14 bits, 150 MSa/s, 16k puntos
- Dos canales independientes con botones de encendido/apagado de salida individual
- Prácticas funciones de copia, seguimiento y combinación de canales
- Sincronización de fase de ambos canales con un solo botón
- Generación de ondas cuadradas de baja fluctuación para señales de reloj confiables
- Pantalla LCD a color de 4,3 pulgadas
- Funciones de modulación AM/DSB-AM/ASK/FM/FSK/PM/PSK/PWM
- Desplazamiento de CC variable y ciclo de trabajo ajustable
- Disparo interno/externo
- Modo puerta y ráfaga
- 196 formas de onda arbitrarias predefinidas incorporadas
- Contador de frecuencia incorporado
- Función de generador de armónicos
- LAN, puerto USB (compatible con USBTMC) y puerto de host USB en el panel frontal
- Conectividad GPIB con adaptador USB a GPIB opcional
- Software de PC para la edición de formas de onda arbitrarias
- Protección de salida contra cortocircuito
Especificaciones del Generador BK4053B
- Dos canales (CH1 y CH2) con salidas ajustables de 0 a 10Vpp en 50Ω (hasta 20Vpp en circuito abierto).
- Funciones de copiado, rastreo y combinación de canales.
- Posibilidad de crear formas de onda arbitrarias personalizadas o utilizar 196 formas predefinidas.
- Almacenamiento de más de 1000 formas de onda arbitrarias de 16k puntos definidas por el usuario.
- Sincronización de fase de ambos canales con un solo botón.
- Disparo interno/externo.
- Software LabVIEW para carga y almacenamiento de archivos .csv o .txt en la memoria sin edición manual.
- Pantalla LCD a color de 4.3 pulgadas (10.9 cm), 480x272.
- Reloj de referencia estándar externo de 10MHz para sincronización con otros generadores.
- Función de generador de armónicos.

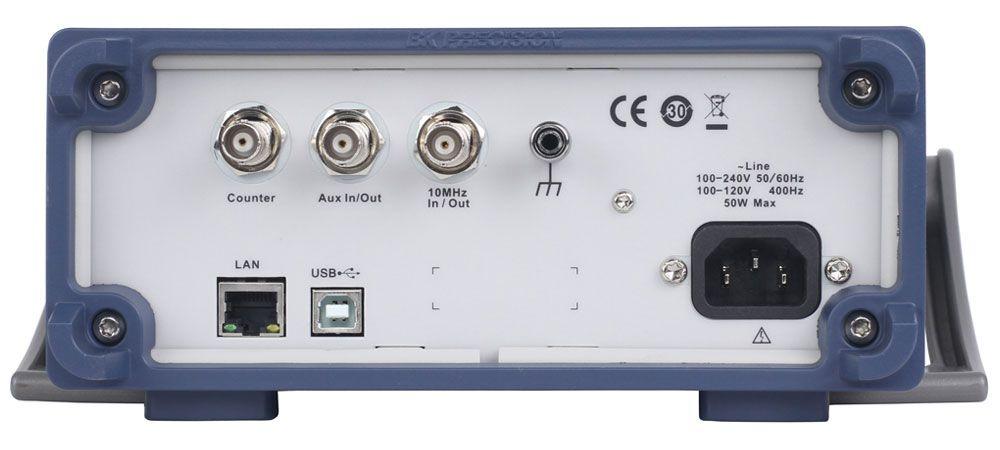

- Conectividad LAN, USB y puerto host USB en el panel frontal. Compatibilidad con GPIB mediante adaptador opcional.
- Protección de salida contra cortocircuito.
- Incluye manual de inicio, manual de instrucciones, cable de alimentación AC, cable USB tipo A a tipo B y certificado de calibración.
- Dimensiones: 26.3 cm x 9.6 cm x 29.5 cm. Peso: 3.32 kg.
