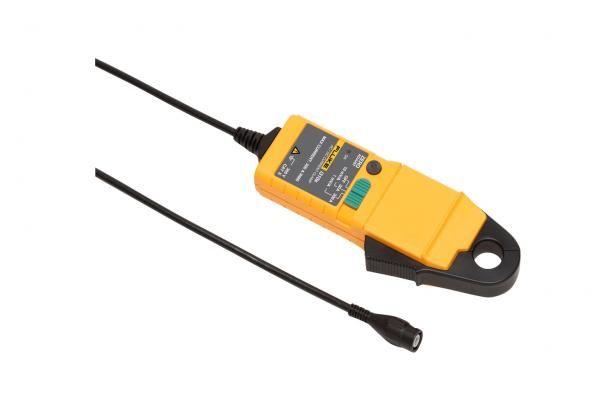

I310S

La sonda de corriente i310s se basa en la tecnología de efecto Hall para su uso en la medición de corriente continua. Los i310s se pueden utilizar junto con los osciloscopios y otros instrumentos de registro adecuados para la medición precisa de corriente no intrusiva.

Características electricas
Rangos actuales	30 A y 300 A CA rms o ± 45 A y 450 A DC
Rangos de medida	± 45 A y 450 A DC
AC rms o DC	± 45 A y 450 A
Corriente de entrada	600A CA rms MAX
Sensibilidad de salida	10 mV / A (30 A)
	1 mV / A (300 A)
Precisión (a + 23 ° C)	(Rango de 30 A)	± 1% de lectura ± 50 mA
	(Rango de 300 A)	± 1% de lectura ± 300 mA
Ancho de banda para cumplir con la especificación de precisión	1 kHz
Cambio de fase por debajo de 1 kHz	<2 grados
Resolución	± 50 mA (30 A)
	± 100 mA (300 A)
Impedancia de carga	> 10 k ohmios y ≤100 pF
Sensibilidad de posición del conductor	± 1.5% en relación a la lectura central
Rango de frecuencia (pequeña señal)	DC a 20 kHz (-3 dB)
Cambio de fase por debajo de 1 kHz	<2 °
Coeficiente de temperatura	± 0.1% de lectura / ° C
Fuente de alimentación	Alcalina 9 V, MN1604 / PP3
Duración de la batería	30 horas, indicador de batería baja
Voltaje de trabajo (ver sección Normas de Seguridad)	300 V AC rms o DC
Características generales
Tamaño máximo del conductor	19 mm de diámetro
Conexión de salida	Conector BNC de seguridad
	Se suministra con adaptador de seguridad de 4mm.
Salida cero	Ajuste manual mediante rueda de pulgar
Longitud del cable	2 metros
Rango de temperatura de funcionamiento	-10 a + 50 ° C
Rango de temperatura de almacenamiento (con la batería extraída)	-20 a + 85 ° C
Humedad de funcionamiento	15% a 85% (sin condensación)
Peso	250 g
La seguridad	IEC 61010-1, Grado de contaminación 2
	IEC 61010-2- 032: CAT III 300V
	El uso de la sonda en conductores no aislados está limitado a 300 V CA rms o CC y frecuencias por debajo de 1 kHz.
Compatibilidad EMC	IEC 61326-1: Entorno electromagnético portátil
