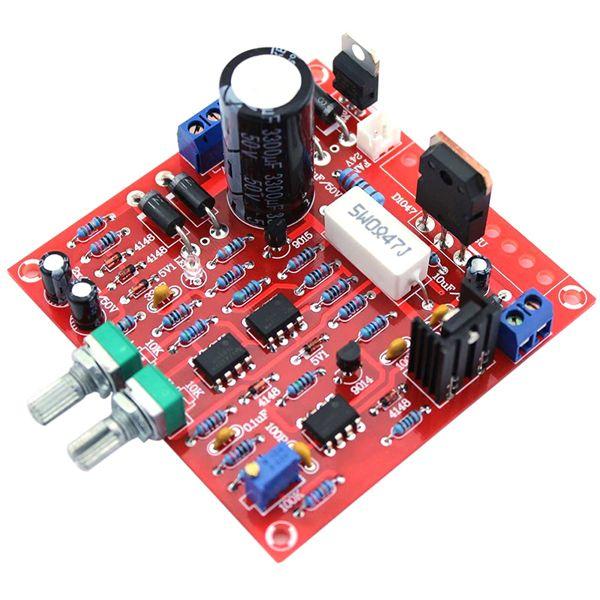

Kit Ensamble Electrónico Fuente Variable 0~30Vdc KFUENTE30

Kit Ensamble Electrónico Fuente Variable 0~30Vdc KFUENTE30, fuente de alimentación regulada de 0-30V, 2mA-3A, CC,  conjunto de regulador de voltaje de protección de límite de corriente continua ajustable. Todos los componentes en línea son simples y fáciles de usar, con un solo componente ajustable (utilizado para ajustar el voltaje de 0~30Vdc). Indicador LED para salida de corriente, cuando la corriente supera la protección del circuito de datos establecido se ilumina el LED.

Características

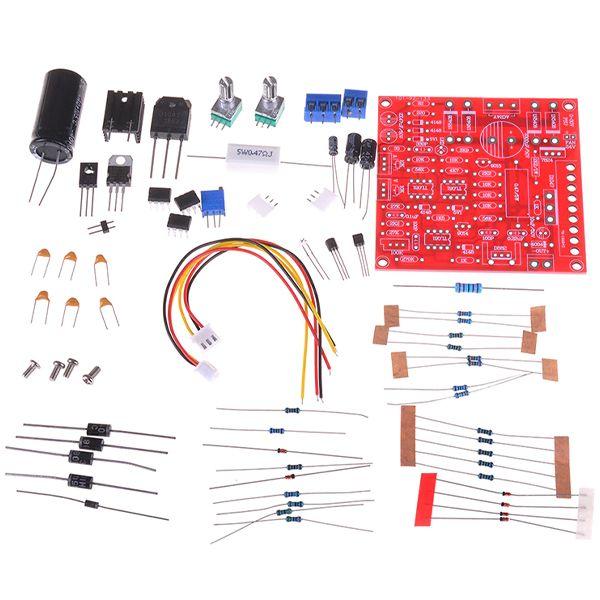

• Kit para ensamblar de 68 piezas


• Voltaje de salida ajustable


• Corriente de salida ajustable


• Protección contra cortocircuitos y sobrecargas

Especificaciones Del Kit Ensamble Electrónico Fuente Variable 0~30Vdc KFUENTE30

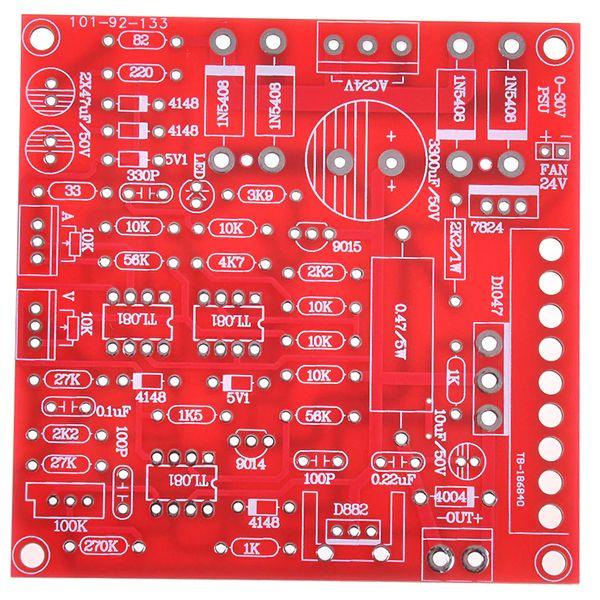

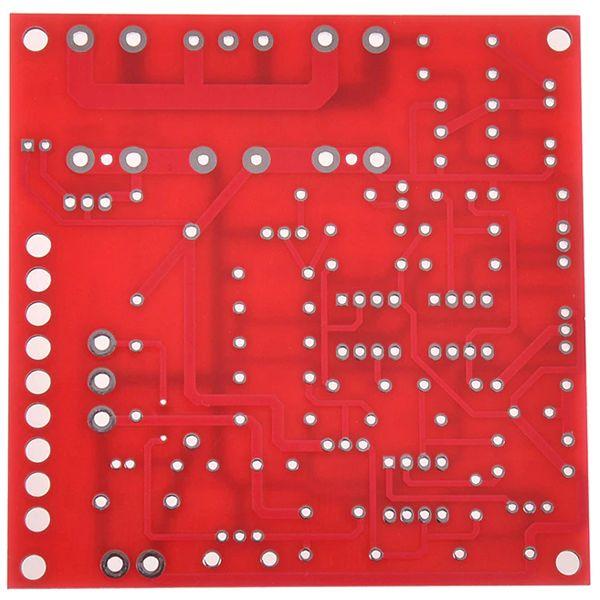

• PCB color rojo


• Voltaje de entrada 24Vac


• Corriente de entrada 3A máx.


• Voltaje de salida 0~30V (continuamente ajustable)


• Corriente de salida 2mA~3A (continuamente ajustable)


• Ondulación de voltaje de salida 0.01% máx.


• Dimensiones del PCB 9cm X 8,5cm X 3,5cm


• Peso aproximado 86g


• 4 tornillos M3

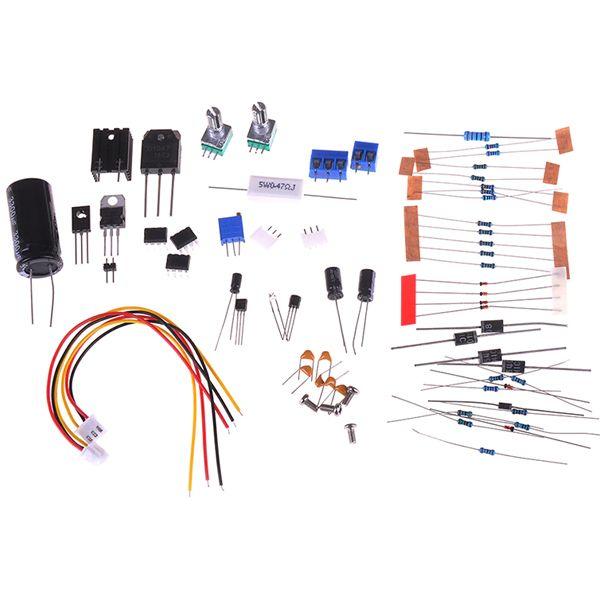

• PCB


• Resistencia de Potencia 0.47Ω 5W 1 und, 2.2KΩ 1W 1 und, resistencia de 1/4W 1oKΩ 5 und, 1KΩ 2 und, 27KΩ 2 und, 2.2KΩ 2 und, 56KΩ 2 und, 270KΩ 1 und, 1.5KΩ 1 und, 3.9KΩ 1 und, 4.7KΩ 1 und, 82Ω 1 und, 33Ω 1 und, 220Ω 1 und


• Condensador Electrolítico 3300μF/50V 1 und, 47μF/50V 2 und, 10μF/50V 1 und, Condensador monolítico 100pF 2 und, 330pF 1 und, 33pF 1 und, 0.22μF 1 und, 0.1μF 1 und


• Circuito integrado TL081A 3 und


• Regulador de Voltaje LM78T24


• Diodo 1N5408 4 und, 1N4148 4 und, 1N4004 1 und, Zener 5.1v 0.5W 2 und


• Potenciómetro de 10KΩ 2und


• Trimmer 100KΩ 1und


• Bornera de 3 pines 1 und, Bornera de 2 pines 1 und


• Conector ZIP Con cable 2 pines 2 und


• Header 2 pines 1 und


• Led rojo 5mm 1 und


• Disipador T0220 1 und


• Transistor D882 1 und, transistor bipolar 2SD1047 1 und, transistor 9015 1 und, transistor 9014 1 und
