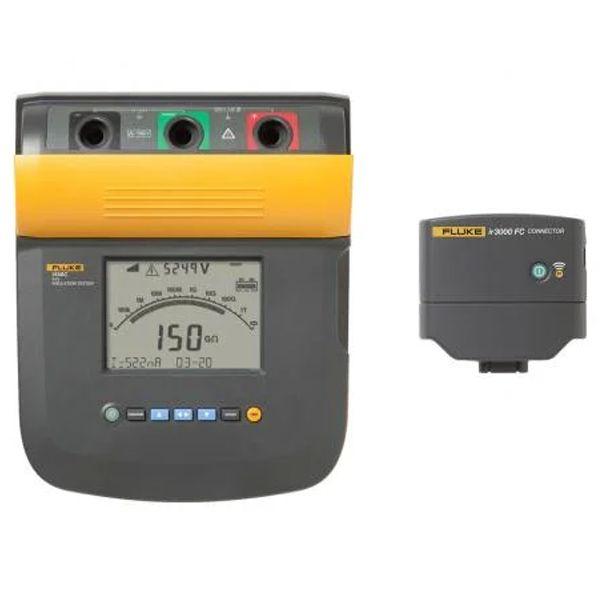

El Medidor De Aislamiento De 5 kV Fluke 1550C permite realizar pruebas digitales de aislamiento de hasta 5 kV y facilita la recopilación de datos mediante la aplicación inalámbrica Fluke Connect™. Permite configurar, iniciar y detener pruebas de forma remota, visualizar tendencias en tiempo real y crear informes a partir de las mediciones.
El Fluke 1550C incorpora cálculo automático del Ratio de Absorción Dieléctrica (DAR) y del Índice de Polarización (PI), sistema de guarda para eliminar el efecto de la corriente de fuga superficial en mediciones de alta resistencia, medición de capacitancia y corriente de fuga y función de rampa para pruebas de ruptura del aislamiento.
Características:
- Pruebas digitales de resistencia de aislamiento de hasta 5 kV.
- Configuración, inicio y detención de pruebas de forma remota mediante Fluke Connect™.
- Tendencias en tiempo real.
- Creación de informes mediante Fluke Connect Desktop.
- Almacenamiento de resultados en la nube mediante Fluke Connect™.
- Cálculo automático del Ratio de Absorción Dieléctrica (DAR).
- Cálculo automático del Índice de Polarización (PI).
- Sistema de guarda que elimina el efecto de la corriente de fuga superficial en mediciones de alta resistencia.
- Selección de tensiones de prueba en pasos de 50 V desde 250 V hasta 1000 V y pasos de 100 V por encima de 1000 V.
- Función de aviso de presencia de tensión.
- Memoria para hasta 99 mediciones con etiquetas definidas por el usuario.
- Medición de capacitancia y corriente de fuga.
- Función de rampa para pruebas de ruptura del aislamiento.
- Medición de resistencia de hasta 2 TΩ.
- Temporizador ajustable hasta 99 minutos.
Especificaciones:
- Medidor de aislamiento de 5 kV Fluke 1550C
- Modelo: Fluke 1550C
- Número de pieza: 4977402
- UPC: 0 95969 86878 5
- Tensiones de prueba CC: 250 V, 500 V, 1000 V, 2500 V y 5000 V
- Rango de resistencia de aislamiento a 250 V: <250 kΩ; 250 kΩ a 5 GΩ; 5 GΩ a 50 GΩ; >50 GΩ
- Rango de resistencia de aislamiento a 500 V: <500 kΩ; 500 kΩ a 10 GΩ; 10 GΩ a 100 GΩ; >100 GΩ
- Rango de resistencia de aislamiento a 1000 V: <1 MΩ; 1 MΩ a 20 GΩ; 20 GΩ a 200 GΩ; >200 GΩ
- Rango de resistencia de aislamiento a 2500 V: <2,5 MΩ; 2,5 MΩ a 50 GΩ; 50 GΩ a 500 GΩ; >500 GΩ
- Rango de resistencia de aislamiento a 5000 V: <5 MΩ; 5 MΩ a 100 GΩ; 100 GΩ a 1 TΩ; >1 TΩ
- Exactitud de resistencia de aislamiento: 5 % en los rangos especificados por Fluke; 20 % en los rangos superiores especificados
- Gráfico de barras: 0 a 1 TΩ
- Exactitud de tensión de prueba de aislamiento: -0 %, +10 % a 1 mA de corriente de carga
- Rechazo máximo de corriente de red CA inducida: 2 mA
- Velocidad de carga para carga capacitiva: 5 s/μF
- Velocidad de descarga para carga capacitiva: 1,5 s/μF
- Corriente de fuga: 1 nA a 2 mA
- Exactitud de corriente de fuga: ±(20 % + 2 nA)
- Capacitancia: 0,01 μF a 15,00 μF
- Exactitud de capacitancia: ±(15 % de lectura + 0,03 μF)
- Temporizador: 0 a 99 minutos
- Resolución de configuración del temporizador: 1 minuto
- Resolución de indicación del temporizador: 1 segundo
- Advertencia de circuito activo: 30 V a 660 V CA/CC, 50/60 Hz
- Exactitud de tensión de advertencia: ±(15 % + 2 V)
- Pantalla: 75 mm x 105 mm
- Alimentación: batería recargable de plomo-ácido de 12 V, Yuasa NP2.8-12
- Entrada del cargador: 85 V a 250 V CA, 50/60 Hz, 20 VA
- Dimensiones: 269 mm x 277 mm x 160 mm
- Peso: 3,7 kg
- Temperatura de funcionamiento: -20 °C a 50 °C
- Temperatura de almacenamiento: -20 °C a 65 °C
- Humedad: 80 % a 31 °C disminuyendo linealmente hasta 50 % a 50 °C
- Altitud: 2000 m
- Grado de protección de la carcasa: IP40
- Protección contra sobrecarga de entrada: 1000 V CA
- Compatibilidad electromagnética: EN 61326
- Seguridad: IEC 61010-1, categoría de sobretensión II, grado de contaminación 2
- Categoría de medición: CAT IV 600 V / CAT III 1000 V
- IEC 61557-1
- IEC 61557-2
