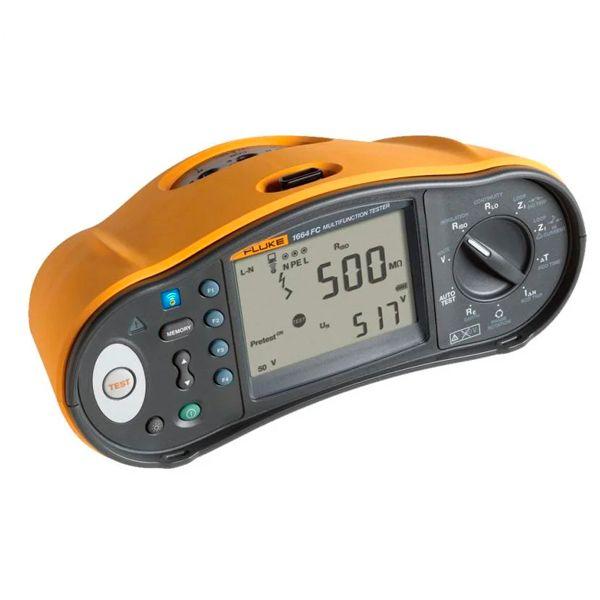

Medidor De Aislamiento Multifunción Fluke FC F1664FC

Medidor De Aislamiento F1664FC rango 500V, resolución 0,1V, Exactitud 45Hz ~ 66Hz (0,8 % + 3), IP40, Sobretensión CAT III/500V; CAT IV 300V.

Comprar WhatsApp

SKU:F1664

Categorías:Medidores de Resistencia Aislamiento

Te gustó este producto, cuéntaselo a todos:

Medidor De Aislamiento F1664FC es el único medidor con "PreTest de aislamiento". El medidor detiene la prueba de aislamiento si detecta que hay un artefacto conectado al sistema bajo prueba, lo que ayuda a eliminar los daños accidentales.

El Medidor De Aislamiento F1664FC cuenta con Fluke Connect , lo que permite enviar los resultados de las pruebas a su smartphone y colaborar con los colegas. La función de prueba automática realiza siete pruebas con tan solo presionar un botón, lo que reduce el número de conexiones manuales y disminuye la posibilidad de cometer errores.

Características

Función de prueba automática para realizar pruebas de impedancia de bucle/línea, de tiempo de disparo/corriente de disparo del interruptor diferencial (RCD), y de aislamiento con una sola conexión y con tan solo presionar un botón.

Modo de bucle de alta corriente adicional. Mediciones más rápidas en comparación con las pruebas de bucle de modo sin disparo para los RCD.

Memoria Z máx. para realizar pruebas de bucle: evaluación sencilla de los valores más altos de las pruebas de bucle.

Exclusivo adaptador para una compensación rápida, muy confiable y precisa de los cables de prueba y del cable de alimentación.

Rápidas medidas de tensión entre L-N, L-PE y N-PE con el cable de alimentación. Sin necesidad de cambiar las conexiones de medición.

Medición de la corriente de disparo y del tiempo de disparo de los RCD en paralelo (RCD de tipo CA y A).

Dos mediciones al mismo tiempo y una pantalla doble. Es posible realizar mediciones de la corriente previsible de falla a tierra (PEFC) o de la corriente previsible de cortocircuito (PSC) y de la impedancia de bucle y visualizarlas al mismo tiempo, lo que permite ahorrar tiempo.

Pruebas de anillos: Seleccione la toma de entrada requerida con las teclas, sin necesidad de intercambiar los cables de prueba.

Función de inicio automático para las pruebas de bucle y RCD: Las pruebas comienzan cuando se estabiliza la tensión de alimentación.

El pulsador táctil detecta tensiones de tierra elevadas superiores 50 V, lo que indica un peligro potencial.

Incluye los cables y las pinzas de prueba SureGrip™ diseñados con seguridad, que le entregan al usuario un agarre cómodo y confiable y resultados uniformes.

El mando giratorio indica claramente la función seleccionada, todo en un solo lugar sin complejos menús de varios niveles.

Gran pantalla con retroiluminación, símbolos claros y con un amplio ángulo de presentación para realizar lecturas fáciles y seguras.

Indicación PASA/NO PASA para los resultados de las pruebas del RCD.

Modo variable de la corriente de prueba del RDC, para realizar ajustes personalizados.

Resistencia de bucle y de línea con resolución de mΩ.

Comprobación de RCD sensibles a CC (tipo B).

Memoria extendida con 3 capas.

Utilice las corrientes de prueba de continuidad para medir los devanados del motor.

Soporta caídas de 1 metro.

Compacto, ligero (menos de 1,3 kg) y con correa para el cuello acolchada que permite tener las manos libres para realizar las pruebas diarias.

Especificaciones Medidor De Aislamiento F1664FC

Medición de tensión de CA
Rango	500 V
Resolución	0,1 V
Exactitud entre 45 Hz ~ 66 Hz	0,8 % + 3
Impedancia de entrada	360 kΩ
Protección contra sobrecargas	660 V rms
Pruebas de continuidad (RLO)
Rango (selección automática de rangos)	20 Ω/200 Ω/2000 Ω
Resolución	0,01 Ω/0,1 Ω/1 Ω
Tensión de circuito abierto	> 4 V
Medición de resistencia de aislamiento (RISO)
Tensiones de prueba	50-100-250-500-1000 V
Exactitud de la tensión de prueba (a corriente de prueba nominal)	+10 %, -0 %
Tensión de prueba	50 V 100 V 250 V 500 V 1000 V
Intervalo de resistencia de aislamiento	20 MΩ /50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ
Resolución	0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ
Corriente de prueba	1 mA a 50 kΩ 1 mA a 100 kΩ 1 mA a 250 kΩ 1 mA a 500 kΩ 1 mA a 1 MΩ
Impedancia de bucle y línea (ZI)
Rango	Modo 10 Ω/0,001 Ω/mΩ de corriente alta
Resolución	0,01 Ω/0,1 Ω/1 Ω
Prueba de corriente previsible de fallo a tierra y PSC
Rango	1000 A/10 kA (50 kA)
Resolución	1 A/0,1 kA
Cálculo	La corriente previsible de falla a tierra (PEFC) o la corriente previsible de cortocircuito (PSC) se determinan a partir de la división del valor medido de la tensión de alimentación entre los valores medidos de resistencia de bucle (L-PE) o resistencia de línea (L-N), respectivamente.

Otras Especificaciones Medidor de aislamiento multifunción Fluke

Pruebas de rampa/mediciones de corriente de disparo RCD/FI (IΔN)
Rango de corriente	Desde un 30 % al 110 % de corriente nominal de RCD¹
Incremento	Un 10 % de IΔN²
Intervalo	Tipo G	300 ms/incremento
	Tipo S	500 ms/escalón
Exactitud de la medida	± 5%
Rangos de corriente de prueba especificados (EN 61008-1)	Desde un 50 % al 100 % para el tipo CA Desde un 35 % al 140 % para el tipo A (>10 mA) Desde un 35 % al 200% para el tipo A (≤10 mA) Desde un 50 % al 200 % para el tipo B ²Un 5 % para el tipo B
Notas	¹Desde un 30 % al 150 % para el tipo A IΔN > 10 mA Desde un 30 % al 210 % para el tipo A IΔN = 10 mA Desde un 20 % al 210 % para el tipo B
Prueba de resistencia a tierra (RE)
Rango	200 Ω/2000 Ω
Resolución	0,1 Ω/1Ω
Frecuencia	128 Hz
Tensión de salida	25 V
Indicación de secuencia de fases
Icono	El indicador de secuencia de fase está activo.

Especificaciones Generales Medidor De Aislamiento F1664FC


Tamaño (largo x ancho x alto)	10 x 25 x 12,5 cm
Peso (con baterías)	1,3 Kg
Tamaño y cantidad de las baterías	6 baterías tipo AA
Sellado	IP-40
Seguridad	Cumple con las normas EN61010-1 Ed. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 y CAN/CSA c22.2 n.° 1010, 2.ª edición
Sobretensión	CAT III/500 V; CAT IV 300 V
Rendimiento	EN61557-1 a EN61557-7 segunda edición y EN61557-10 segunda edición
