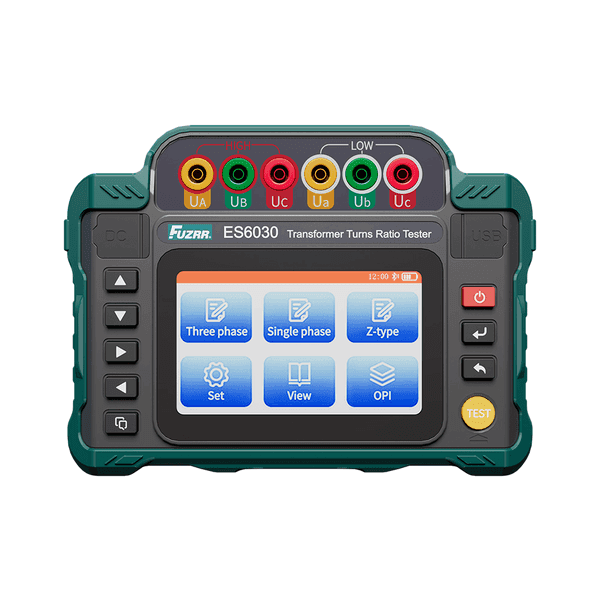

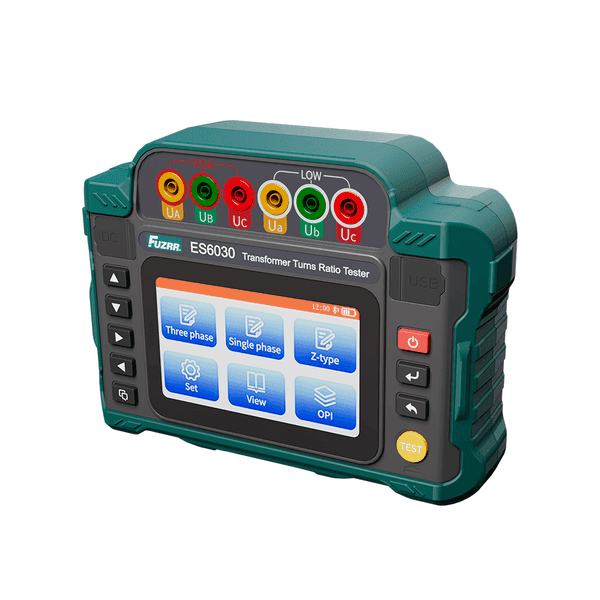

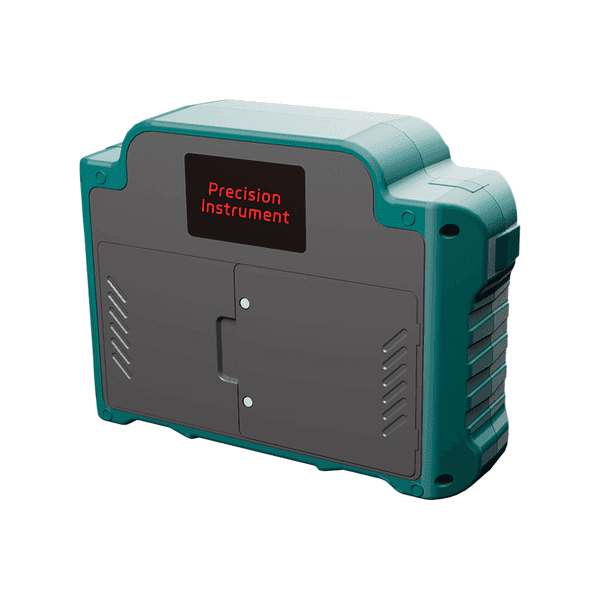

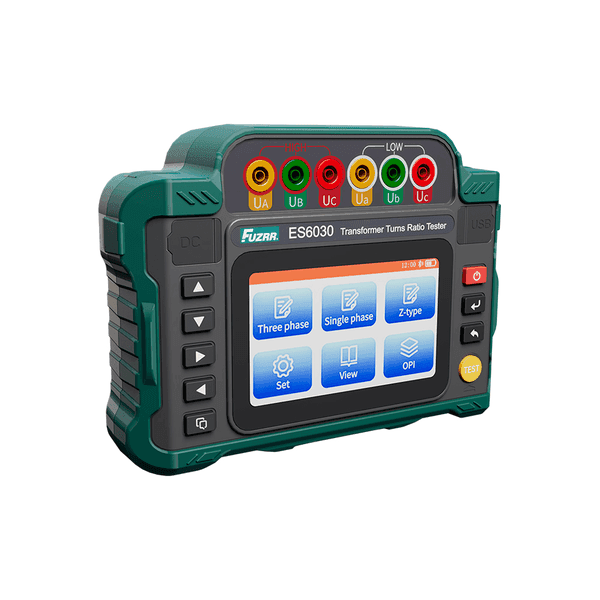

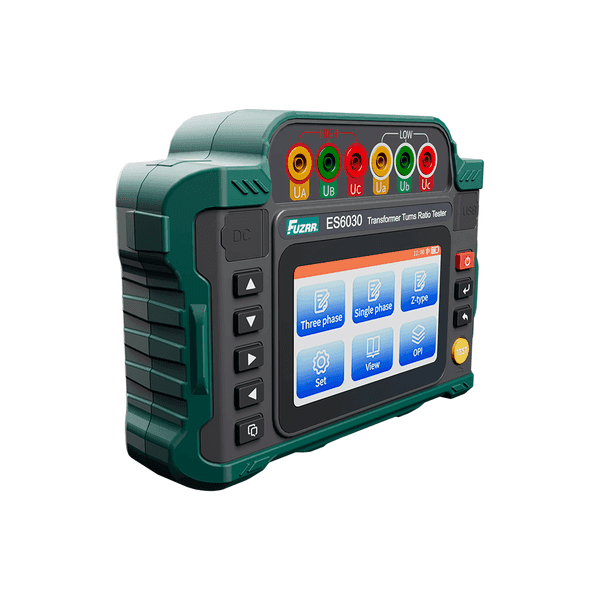

Medidor de Relación de Transformación TTR FUZRR ES6030

El ES6030 es un instrumento de prueba diseñado para el sector eléctrico y para fabricantes y distribuidores de transformadores, donde permite medir de forma rápida y sencilla la relación de transformación real y el grupo de conexión del equipo bajo prueba. El sistema está compuesto por el equipo principal, el software de monitoreo, los cables de prueba y el cable de comunicación. El instrumento cuenta con función de carga integrada, por lo que no requiere disponer de una toma de energía durante la medición en campo, y presenta los resultados en una pantalla LCD a color de 5 pulgadas con resolución de 854 × 480 puntos, operable tanto por pantalla táctil como por botones. Ofrece cuatro modos de prueba —monofásico, trifásico, prueba ciega trifásica y tipo Z—, protección contra sobrecarga en los puertos y almacenamiento de 500 grupos de datos. El software para computador permite leer, consultar y guardar el historial de mediciones. Está construido bajo IEC61010-1, categoría CAT III 600 V, con grado de protección IP45 y apagado automático configurable de 1 a 30 minutos.

Aplicaciones

• Medición de relación de transformación y grupo de conexión en transformadores trifásicos de potencia y distribución
• Prueba de relación y polaridad en transformadores monofásicos
• Verificación de transformadores de tensión (PT) y de corriente (CT)
• Prueba ciega de transformadores trifásicos y prueba de transformadores tipo Z
• Control de calidad en fabricación, distribución y recepción de transformadores
• Mantenimiento predictivo y diagnóstico de devanados en subestaciones e industria

Características principales

• Cuatro modos de prueba: monofásico, trifásico, prueba ciega trifásica y tipo Z
• Amplio rango de relación de transformación: 0.9 ~ 10000
• Exactitud de 0.2% en el rango 0.9 ~ 2000 y de 0.5% en el rango 2000 ~ 10000
• Resolución máxima de 0.0001
• Pantalla táctil LCD a color de 5" (854 × 480) con operación por táctil y botones
• Almacenamiento interno de 500 grupos de datos con función de consulta
• Control desde computador por USB y desde aplicación móvil vía Bluetooth
• Batería de litio de alta capacidad DC 9.6 V / 3800 mAh con función de carga
• Protección contra sobrecarga en los puertos de medición
• Apagado automático programable de 1 a 30 minutos

Especificaciones técnicas

Modelo	ES6030
Función	Prueba de relación de transformación y grupo de conexión en transformadores trifásicos; relación y polaridad en transformadores monofásicos, PT y CT
Tipos de equipo bajo prueba	Transformador monofásico, trifásico, tipo Z, PT y CT
Rango de relación de transformación	0.9 ~ 10000
Exactitud de medición	0.2% (0.9 ~ 2000) / 0.5% (2000 ~ 10000)
Resolución máxima	0.0001
Protección contra sobrecarga	Sí
Alimentación	Batería de litio DC 9.6 V / 3800 mAh de alta capacidad
Función de carga	Sí
Pantalla	LCD a color, táctil de 5" (854 × 480 puntos)
Tamaño de pantalla	108 mm × 65 mm
Modo de interacción	Pantalla táctil y botones
Almacenamiento de datos	500 grupos, con función de consulta
Conectividad	USB a computador y Bluetooth a aplicación móvil
Apagado automático	Configurable de 1 a 30 minutos
Consumo	En espera: aprox. 2 W (100% de brillo) / En medición: 12 W máx.
Resistencia de aislamiento	Superior a 10 MΩ (500 V entre circuito y carcasa)
Tensión soportada	AC 3700 V rms (entre circuito y carcasa)
Compatibilidad electromagnética	IEC61010-4-3, campos electromagnéticos de radiofrecuencia ≤ 1 V/m
Normas de seguridad	IEC61010-1, CAT III 600 V, grado de contaminación 2
Grado de protección	IP45
Dimensiones	229 mm × 166 mm × 74 mm (largo × ancho × alto)
Peso	Instrumento: 1.5 kg (con batería) / Cables de prueba: 1.7 kg

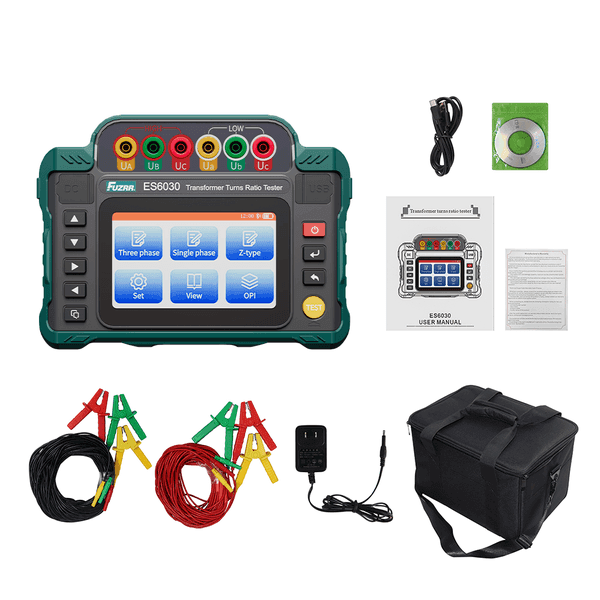

Contenido del empaque

• 1 instrumento ES6030
• 1 maleta de transporte
• 1 CD con software de monitoreo
• 1 cable USB
• 2 juegos de cables de prueba (rojo y negro, 10 metros por juego)
• 1 cargador
• 1 manual de usuario y certificado de garantía
