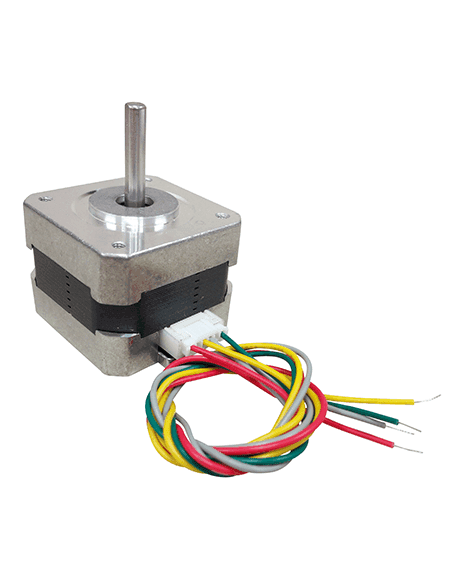

Motor paso a paso hibrido, NEMA 17
Utilizado para impresoras 3D
Es bipolar, de 4 hilos
Voltaje nominal de 12V
Corriente de 0.4A
Tiene un ángulo de paso de 1.8°
Resistencia por fase es 30Ω ± 10%
Inductancia por fase es 37mH ± 20%
El par de mantenimiento (holding torque) es 260mN.m
El par de detención (detention torque) es 12mN.m
Inercia del rotor es 38g.cm²
Resistencia de aislamiento es mínimo 100MΩ a 500V DC, con aislamiento clase B
Longitud del eje es 22mm
Diámetro del eje es 5mm
Dimensiones sin incluir el eje 42.3mm x 34mm
