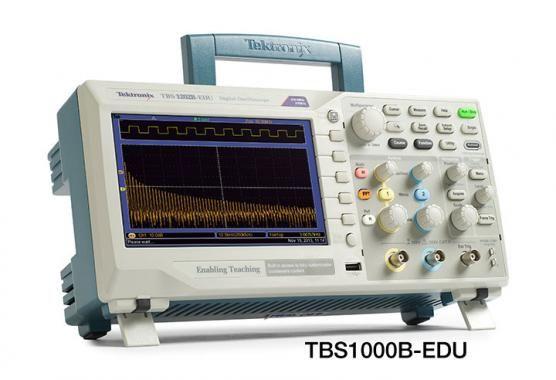

Osciloscopio Digital Tektronix TBS1102B-EDU
El osciloscopio de almacenamiento digital TBS1102B-EDU posee conectividad USB, 34 mediciones automatizadas, registro de datos, contador de frecuencia y ayuda contextual.
Especificaciones
- Posee 2 canales y ancho de banda de 100MHz.
- La tasa de muestreo en cada canal es de 2GS/s.
- Tiene 2.5k puntos de longitud de registro en todos los canales.
- Con entrada de disparo externa.
- Posee funciones de rango automático y configuración automática.
- Con función de zoom.
- Tiene doble ventana FFT, monitorea simultáneamente dominios de tiempo y frecuencia.
- Posee una pantalla LCD a color TFT de 177.8mm.
- Medidas de forma de onda ΔT, 1/ΔT (frecuencia), ΔV con cursores de amplitud y tiempo.
- Medidas de forma de onda automáticas son periodo, frecuencia, ancho (positivo y negativo), tiempo de subida, tiempo de bajada, máximo, mínimo, pico a pico, principal (mean), RMS, ciclo RMS, cursor RMS, fase, conteo de pulso positivo y negativo, borde de subida y de bajada, funciones positivas y negativas, amplitud, ciclo principal, cursor principal, ancho de ráfaga, sobrepaso positivo y negativo, área, ciclo de área, alto, bajo, retardo RR, retardo RF, retardo FR, retardo FF.
- Formas de onda matemáticas son de sumatoria, resta, multiplicación, FFT.
- Contador de frecuencia de 6 dígitos, con rango AC acoplado mínimo de 10Hz de ancho de banda nominal.
- Muestreo digital en tiempo real de 10X.
- Posee disparadores avanzados incluyendo disparo de pulso y disparo de video de línea seleccionable.
- Posee puerto host USB 2.0 en el panel frontal para almacenamiento de datos rápido y fácil, y puerto de dispositivo USB 2.0 en el panel posterior para una conexión fácil a PC.
- Dimensiones 15.8cm x 32.6cm x 12.4cm, y pesa 2Kg.
