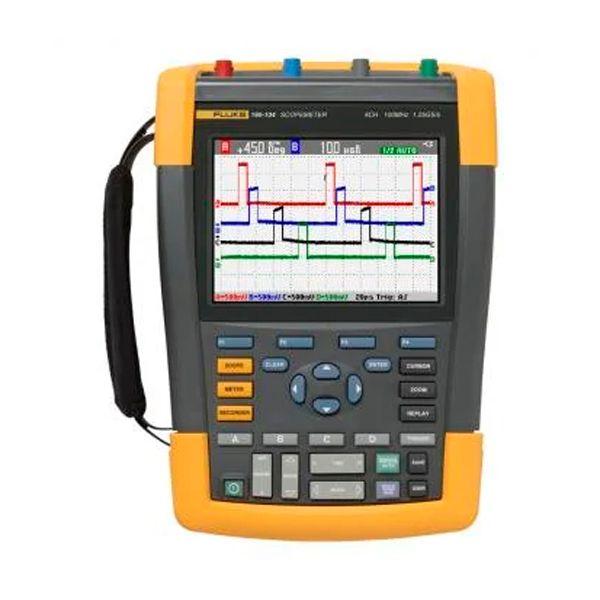

Osciloscopio Fluke ScopeMeter F190104

Osciloscopio Fluke ScopeMeter F190104, el primer osciloscopio portátil de cuatro canales con la clasificación de seguridad CAT III 1000 V y CAT IV 600 V, combina las más altas prestaciones con una altísima resistencia y la portabilidad.

El dispositivo ScopeMeter 190-104 es la única herramienta de prueba que le permitirá realizar cualquier tarea de resolución de problemas. Incluyen un multímetro, modos de grabación TrendPlot y ScopeRecord sin papel, sistema de manos libres con activación Connect-and-View y mucho más.

Características

• Ancho de banda de 100 MHz


• Velocidad de muestreo de hasta 1.5 GS/s y resolución de 200 ps para capturar el ruido y otras perturbaciones.


• Este modelo incluye una memoria de gran capacidad (hasta 10 000 muestras por canal) para que pueda examinar con gran detalle pequeñas porciones de la forma de onda.


• Protección IP-51 frente al polvo, las salpicaduras, las humedad y las variaciones amplias de temperatura.


• Las herramientas de medición Fluke ScopeMeter son modelos portátiles alimentados por batería diseñados para satisfacer las exigencias de los profesionales que trabajan en campo.

Especificaciones de Osciloscopio Fluke ScopeMeter F190104

Ancho de banda	100 MHz
Número de canales	100 MHz: 4 canales
Velocidad de muestreo en tiempo real	1.25 GS/s
Entradas	4 entradas de osciloscopio y una de DMM
Entradas aisladas de flotación independiente	Hasta 1000 V CAT III y 600 V CAT IV entre entradas, referencias y tierra.
Rango de la base de tiempos	G5 ns - 2 min/div
Sensibilidad de entrada	2 mV -100 V/div
Tipos de disparo	Connect-and-View™, Libre, Disparo único, Flanco, Retardo, Doble pendiente, Video, Línea de video, Ancho de pulsos seleccionable y N-Cycle
Fuente de disparo:	Cualquier canal de entrada del osciloscopio o entrada externa mediante DMM
Captura de transitorios	8 ns
Mediciones del osciloscopio	Cursor: 7
	Automático: 30
Longitud de registro máxima	Modo ScopeRecord: 30 000 puntos
	Modo osciloscopio: 10 000 puntos por entrada
Persistencia	Persistencia digital con descomposición de formas de onda como en un osciloscopio analógico
Comparación de formas de onda	Referencia de forma de onda con pruebas pasa/falla
Especificaciones ambientales
Temperatura de funcionamiento	0 °C a 40 °C, baterías incluidas
	0 °C a 50 °C, baterías no incluidas
Temperatura de almacenamiento	-20 °C a +60 °C
Altitud de trabajo	Hasta 2000 m (6666 ft) para CAT IV 600 V, CAT III 1000 V
	Hasta 3 000 m (10 000 ft) para CAT III 600 V, CAT II 1000 V
Especificaciones de seguridad
Seguridad eléctrica	1 000 V CAT III y 600 V CAT IV (EN61010-1)
Especificaciones mecánicas y generales
Dimensiones	270 x 190 x 70 mm
Peso	2.2 kg
Garantía	3 años para el instrumento principal, 1 año para los accesorios
Batería Li-Ion	Batería BP291 de 4800 mAh con hasta 7 horas de funcionamiento
Accesorios incluidos
	Conjunto de sondas de voltaje VPS410 (una roja, una azul, una gris y una verde)
	Cargador de batería/adaptador de red eléctrica BC190
	Batería de iones de litio BP291 de 4800 mAh de alta capacidad
	Correa de transporte (fijada al instrumento)
	Correa para colgar
	Software de demostración FlukeView ScopeMeter® (funcionalidad restringida)
	Cable de interfaz USB
Garantía	Tres años para el instrumento principal, uno para los accesorios

Accesorios compatibles no incluidos:

Maletines y Estuches: Fluke C290.
Pinzas de Corriente: Fluke i200s.
