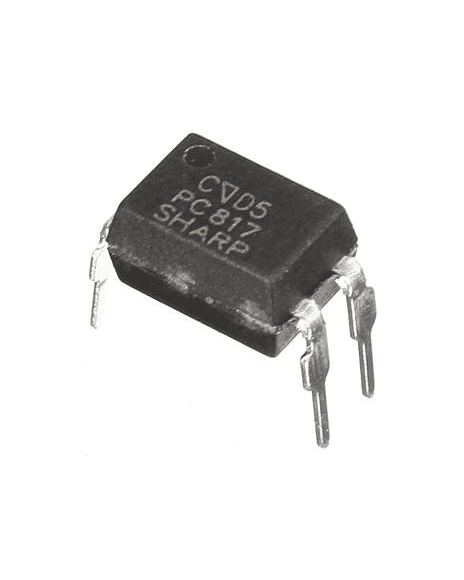

Optoacoplador Dip 4 Pines PC817

El PC817 es un optoacoplador de propósito general que integra, dentro de un mismo encapsulado DIP-4, un LED infrarrojo emisor y un fototransistor receptor sin conexión eléctrica directa entre ambos lados, logrando un aislamiento galvánico de 5000 Vrms entre el circuito de entrada y el de salida. Su LED de entrada trabaja con una tensión directa típica de 1.2 V y una corriente máxima de 50 mA, mientras que la salida admite hasta 80 V de tensión colector-emisor y 50 mA de corriente de colector, con una relación de transferencia de corriente (CTR) que va de 50% a 600% según el rango A, B o C del lote. Es de doble moldeo, apto para soldadura por ola, cumple la directiva RoHS y opera entre -30°C y +100°C, por lo que se usa para aislar entradas y salidas de microcontroladores y PLCs, suprimir ruido en circuitos de conmutación y transmitir señales entre circuitos de distinto potencial.

Aplicaciones

• Aislamiento de entradas/salidas en PLCs y microcontroladores
• Supresión de ruido en circuitos de conmutación de potencia
• Transmisión de señal entre circuitos de distinto potencial o impedancia
• Interfaces de detección de cruce por cero y control de disparo (triacs/SCR)
• Fuentes conmutadas (realimentación aislada) y equipos de instrumentación

Características principales

• Aislamiento galvánico total de 5000 Vrms entre entrada y salida
• Encapsulado DIP-4 de doble moldeo, apto para soldadura por ola (flow soldering)
• Relación de transferencia de corriente (CTR) de 50% a 600%, con variantes de rango A/B/C
• Corriente directa máxima de 50 mA y tensión colector-emisor de hasta 80 V
• Cumple la directiva RoHS
• Bajo costo, alta disponibilidad y compatibilidad entre múltiples fabricantes

Especificaciones técnicas

Modelo	PC817
Encapsulado	DIP-4 (paso 7.62 mm)
Tensión de aislamiento entrada-salida	5000 Vrms
Corriente directa del LED (IF) máx.	50 mA
Tensión directa del LED (VF) típica	1.2 V (máx. 1.25 V)
Relación de transferencia de corriente (CTR)	50% – 600% (@ IF = 5 mA)
Tensión colector-emisor (VCEO) máx.	80 V (ruptura típica 35 V)
Corriente de colector máx.	50 mA
Tiempo de subida / bajada	≈ 18 µs
Temperatura de operación	-30 °C a +100 °C
Certificaciones	RoHS
