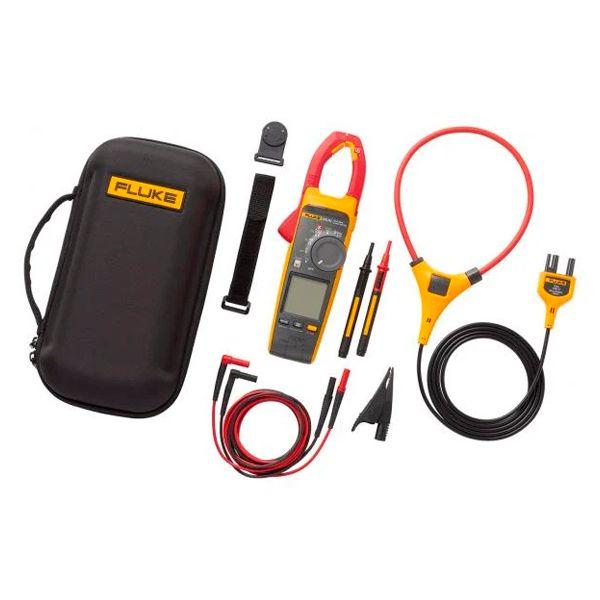

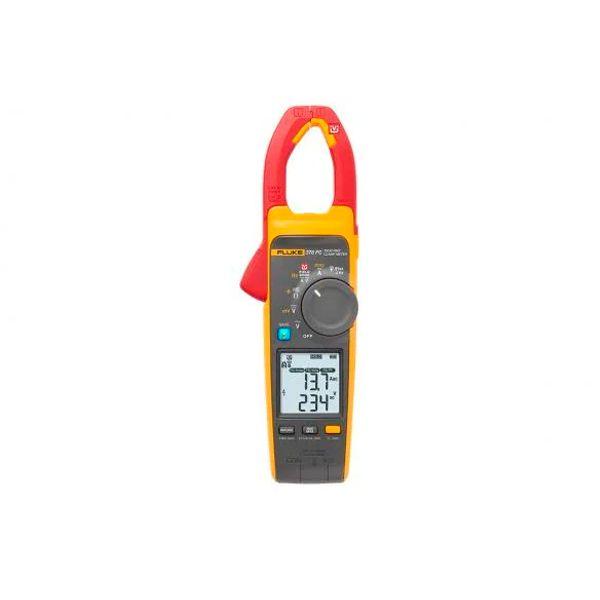

Pinza Amperimétrica AC/DC Con iFlex Fluke F378FC

Pinza Amperimétrica AC/DC Con iFlex Fluke F378FC, utiliza la tecnología FieldSense  para hacer que las pruebas sean más rápidas y seguras, todo sin entrar en contacto con un conductor activo. Obtiene mediciones precisas de voltaje y corriente a través de la mordaza de sujeción. Simplemente sujete el cable de prueba negro a cualquier tierra eléctrica, coloque la mordaza de la abrazadera alrededor del conductor y vea valores de voltaje y corriente confiables y precisos en la pantalla.

La pinza amperimétrica 378 FC incluye una función PQ única que detecta automáticamente los problemas de calidad de la energía. Al realizar mediciones FieldSense, el 378 FC detectará y mostrará problemas de calidad de la energía relacionados con la corriente, el voltaje, el factor de potencia o cualquier combinación de los tres. Ahora puede determinar rápidamente si existe un problema de suministro aguas arriba o si hay un problema de equipos aguas abajo.

Características

• Mida el voltaje y la corriente con su mordaza de sujeción


• Pruebas más rápidas y seguras, todo sin tocar un cable vivo, utilizando la tecnología FieldSense


• El indicador de calidad de la energía muestra si el equipo o la línea de energía están defectuosos


• Complete las pruebas de voltaje y corriente trifásicas en 3 pasos rápidos

Especificaciones de Pinza Amperimétrica AC/DC Con iFlex Fluke F378FC

Voltaje máximo general entre cualquier terminal y tierra		1000 V
Batería	Tipo	2 AA IEC LR6 alcalinas
	La vida	200 horas
Monitor		Lectura dual
Apagado automático		20 minutos

Eléctrico
Corriente AC: mandíbula
Distancia	999,9 A
Resolución	0,1 A
Precisión	2% ± 5 dígitos (10 Hz a 100 Hz) 2.5% ± 5 dígitos (100 Hz a 500 Hz)
Factor de cresta (50/60 Hz)	3 @ 500 A 2.5 @ 600 A 1.42 @ 1000 A Agregue 2% para CF> 2
Corriente AC: sonda de corriente flexible
Distancia	2500 A
Resolución	1 A (≤2500 A) 0,1 A (≤999,9 A)
Precisión	3% ± 5 dígitos (5 Hz a 500 Hz)
Factor de cresta (50/60 Hz)	3,0 a 1100 A 2,5 a 1400 A 1,42 a 2500 A Añadir 2% para CF> 2
Sensibilidad de posición
	Distancia del óptimo	i2500-10 Flex	i2500-18 Flex	Error
	A	0,5 pulg. (12,7 mm)	1,4 pulg. (35,6 mm)	± 0,5%
	B	0,8 pulg. (20,3 mm)	2,0 pulg. (50,8 mm)	± 1,0%
	C	1,4 pulg. (35,6 mm)	2,5 pulg. (63,5 mm)	± 2,0%
La incertidumbre de la medición asume un conductor primario centralizado en la posición óptima, sin campo eléctrico o magnético externo y dentro del rango de temperatura de funcionamiento.
Corriente continua
Distancia	999,9 A
Resolución	0,1 A
Precisión	2% ± 5 dígitos 1
[1] Cuando se usa la función CERO para compensar las compensaciones
Voltaje AC: sentido de campo
Distancia	1000 V
Resolución	1 V (≤ 1000 V)
Precisión	≤4 / 0 AWG	3% ± 5 dígitos (45 Hz a 66 Hz)
	≥4 / 0 AWG	5% ± 5 dígitos (45 Hz a 66 Hz)
Coloque el cable lo más cerca posible de la abertura de la mordaza (consulte la ilustración).
Voltaje AC: cables de prueba
Distancia	600,0 V 1000 V
Resolución	0,1 V (≤600,0 V) 1 V (≤1000 V)
Precisión	1% ± 5 dígitos (20 Hz a 500 Hz)
Voltaje DC
Distancia	600,0 V 1000 V
Resolución	0,1 V (≤600,0 V) 1 V (≤1000 V)
Precisión	1% ± 5 dígitos
mV dc
Distancia	500,0 mV
Resolución	0,1 mV
Precisión	1% ± 5 dígitos
Frecuencia de amperios: mandíbula
Distancia	5,0 Hz a 500,0 Hz
Resolución	0,1 Hz
Precisión	0,5% ± 5 dígitos
Nivel de disparo	5 Hz a 10 Hz, ≥10 A 10 Hz a 100 Hz, ≥ 5 A 100 Hz a 500 Hz, ≥ 10 A
Frecuencia de amperios: Sonda de corriente flexible
Distancia	5,0 Hz a 500,0 Hz
Resolución	0,1 Hz
Precisión	0,5% ± 5 dígitos
Nivel de disparo	5 Hz a 20 Hz, ≥25 A 20 Hz a 100 Hz, ≥20 A 100 Hz a 500 Hz, ≥25 A
Resistencia
Distancia	60,00 kΩ 6000 Ω 600,0 Ω
Resolución	0,1 Ω (≤600,0 Ω) 1 Ω (≤6000 Ω) 10 Ω (≤60,00 kΩ)
Precisión	1% ± 5 dígitos
Capacidad
Distancia	1000 μF
Resolución	0,1 μF (≤100,0 μF) 1 μF (≤1000 μF)
Precisión	1% ± 4 dígitos

Otras Especificaciones de Pinza Amperimétrica AC/DC Con iFlex Fluke 378FC

Mecánico
Tamaño (largo x ancho x alto)	274 mm x 86 mm x 47 mm
Peso (con pilas)	463 gramos
Apertura de la mandíbula	34 mm
Diámetro de la sonda de corriente flexible	7,5 mm
Longitud del cable de la sonda de corriente flexible (cabezal al conector de la electrónica)	1,8 m
Longitud de la bobina de Rogowski	450 mm

Seguridad
General	IEC 61010-1: grado de contaminación 2
Medición	IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V
Pinza amperimétrica para medidas de corriente de fuga	IEC 61557-13: Clase 2, ≤30 A / m
