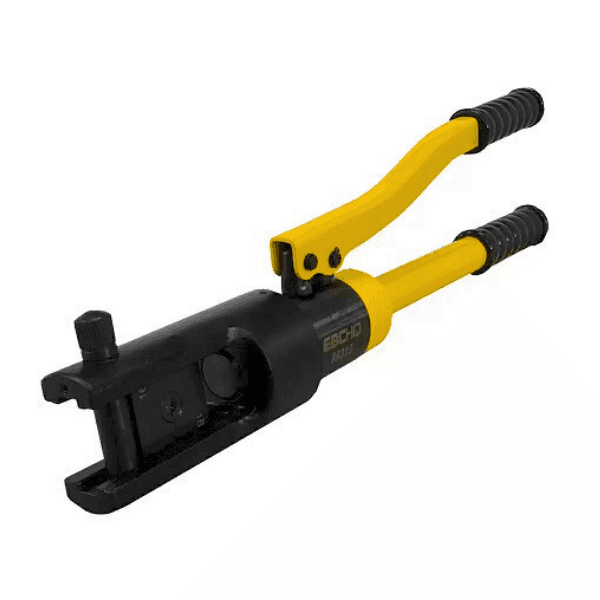

Ponchadora Hidráulica 8 AWG - 600 MCM 99315

La serie YQK es una herramienta hidráulica de prensado diseñada para el crimpado de terminales y conectores en conductores de cobre y aluminio, ofreciendo diseño compacto, operación sencilla, elevada fuerza de crimpado y alta eficiencia para obras eléctricas e instalaciones industriales.

Características principales

• Prensado hexagonal de alta precisión.
• Accionamiento hidráulico con alta fuerza de crimpado.
• Construcción robusta y cuerpo ligero para uso en campo.
• Conjunto de punzones (dies) intercambiables para múltiples rangos de sección.
• Fácil mantenimiento: aceite reemplazable y kits de sellos reponibles.
• Seguridad: cabeza de crimpado diseñada para evitar atrapamientos; no usar sobre conductores energizados.

Especificaciones técnicas

Modelos	YQK-240 / YQK-300
Rango de crimpado (Cu)	YQK-240: 16 – 240 mm² · YQK-300: 10 – 300 mm²
Fuerza de crimpado	100 kN
Tipo de crimpado	Hexagonal
Recorrido (stroke)	22 mm
Longitud	YQK-240 ≈ 480 mm · YQK-300 ≈ 500 mm
Peso (herramienta)	≈ 3.60 kg
Presentación	Estuche plástico
Peso del estuche	≈ 1.20 kg
Transitorios de corriente no repetitivos (característica hidráulica)	400 A (especificado en manual como pico)
Temperatura de trabajo	Min. -55 °C · Máx. +150 °C
Tensión directa de pico (diode/eléctrico en manual)	1.1 V (valor técnico referencial en ficha)
Corriente inversa de pico	10 µA (valor técnico referencial)
Dimensiones (herramienta)	28.8 × 28.8 × 11.23 mm (valores referenciales en ficha)

Accesorios incluidos

• Juego de punzones (dies) según modelo: (ej. YQK-240) 16,25,35,50,70,95,120,150,185,240 mm²; (YQK-300) 10,16,25,35,50,70,95,120,150,185,240,300 mm².
• Juego de O-rings y sellos (kit de repuesto).

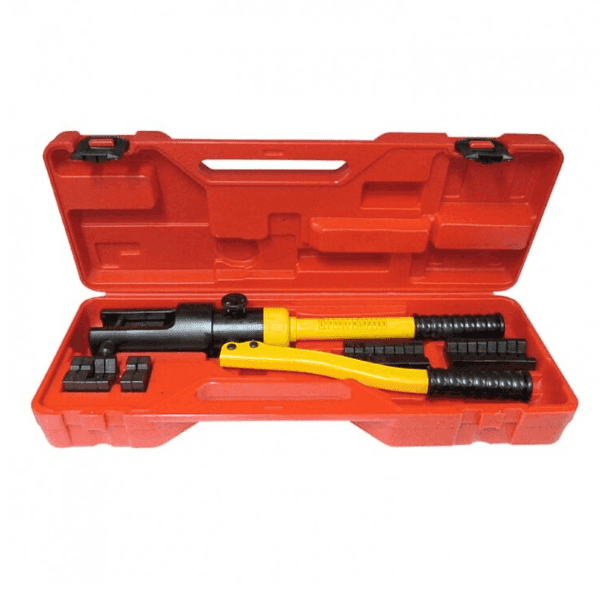

• Estuche plástico para transporte y almacenamiento.

Seguridad y mantenimiento

• No utilizar la herramienta sobre conductores energizados; la herramienta no está aislada.
• Evitar la entrada de polvo en el circuito hidráulico; cambiar y purgar el aceite según indicaciones.
• Usar guantes y protección personal al manipular aceite o piezas.
• Revisar antes de cada uso tornillería, desgaste de punzones y estado de sellos; el servicio debe realizarse por técnico calificado.

Garantía y servicio

• Garantía limitada de 1 año para el comprador original (90 días si uso profesional o alquiler).
• La garantía no cubre daños por uso indebido, negligencia, alteraciones, desgaste normal o falta de mantenimiento.
• Para servicio o reemplazo, contactar al distribuidor con comprobante de compra; el envío para revisión corre por cuenta del cliente salvo que se confirme lo contrario tras la inspección.
