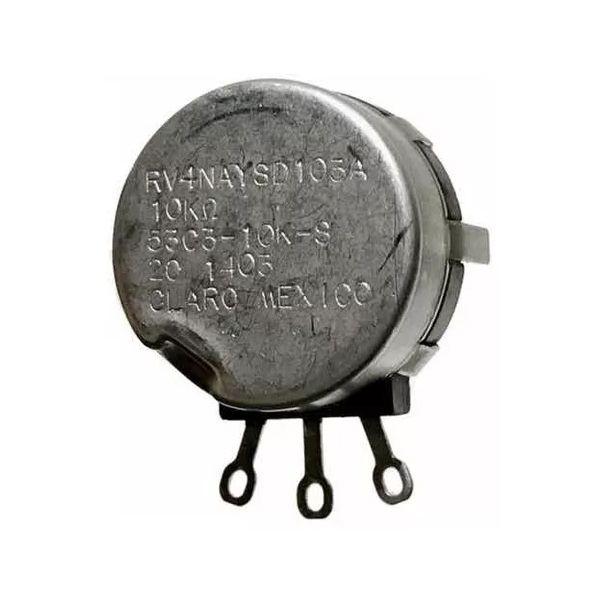

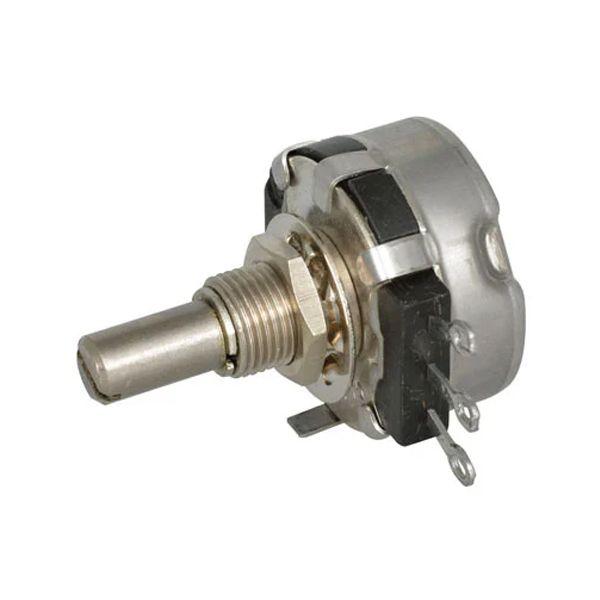

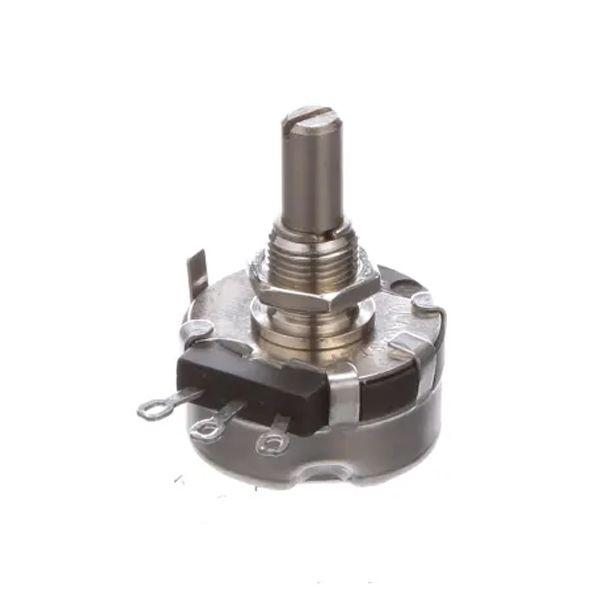

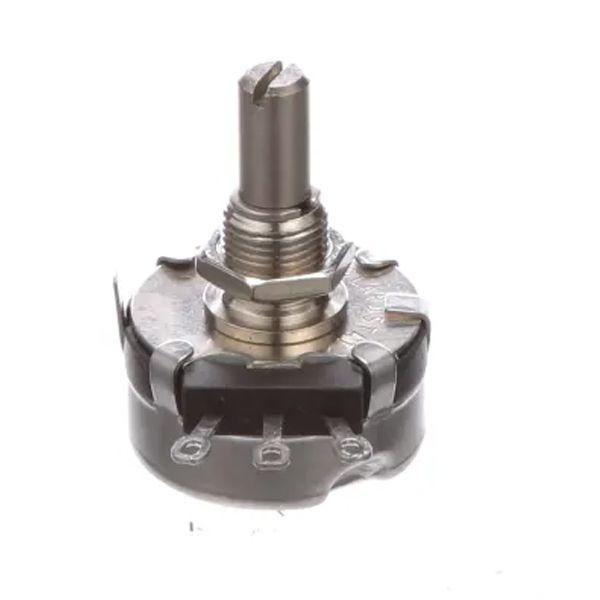

Potenciómetro Lineal 10KΩ de Alambre 2W CLAROSTAT PLR10K

Potenciómetro Lineal 10KΩ De Alambre 2W CLAROSTAT PLR10K, el RV4NAYSD103A es un potenciómetro giratorio de montaje en panel de 1 vuelta y 10KΩ, 2 W, con ajuste de ranura para destornillador y conicidad de pista lineal. El potenciómetro tiene un elemento espiral de alambre, terminales en Niquel Plata, eje y carcasa de acero inoxidable. Tiene tolerancia de resistencia de ±10%, rotación mecánica de 312° y un voltaje nominal de 500Vrms. Fabricante Clarostat/Honeywell.

Un potenciómetro lineal de alambre es un tipo de potenciómetro utilizado en circuitos electrónicos para controlar la resistencia eléctrica en un circuito. Este dispositivo está compuesto por un alambre resistivo enrollado en forma de espiral alrededor de un núcleo aislante. La espiral de alambre es conectada a los terminales del potenciómetro, uno de los cuales está conectado al punto medio del alambre y los otros dos están conectados a los extremos del alambre. Al girar el eje del potenciómetro, un contacto móvil se desliza por la espiral de alambre, cambiando la resistencia entre los terminales conectados.

En un potenciómetro lineal, la resistencia varía de manera lineal con respecto al movimiento del contacto móvil a lo largo de la pista resistiva. Esto significa que la relación entre la posición del contacto móvil y la resistencia es constante, lo que permite un control preciso y lineal de la resistencia eléctrica en el circuito.

Características

• Resistente a las vibraciones y a los impactos


• Ideal para uso en ambientes hostiles


• Ángulo de rotación de 270 grados


• Sistema de sellado ambiental que protege el interior del potenciómetro de la humedad y otros contaminantes


• Potenciómetro Lineal


• Alambre resistivo


• Fabricante CLAROSTAT/HONEYWELL


• Familia 53C3/RV4

Especificaciones Del Potenciómetro Lineal 10KΩ De Alambre 2W CLAROSTAT PLR10K

• Resistencia mínima 0 Ω


• Resistencia máxima 10000 Ω


• Tolerancia de resistencia 10%


• Número de vueltas 1


• Potencia nominal 2 W


• Voltaje nominal 500 V


• Forma cónica lineal


• Tipo de terminal terminales de soldadura


• Material de terminales Níquel Plata


• Diámetro 27.8 mm


• Rotación mecánica 312°


• Vida de rotación 25,000 ciclos


• Conicidad de resistencia lineal, logarítmica, logarítmica inversa


• Resistencia de alambre


• Temperatura de funcionamiento -55°C a +120°C


• Resistencia al calor de soldadura 350 ° C durante 5 segundos


• Rango de humedad por MIL-R-94


• Rango de vibración por MIL-R-94


• Resistencia a los golpes por MIL-R-94


•

  Tipo de montaje buje


• Montaje en panel


• Sin suiche


• Peso aproximado 40g

Documentos:

Datasheet
