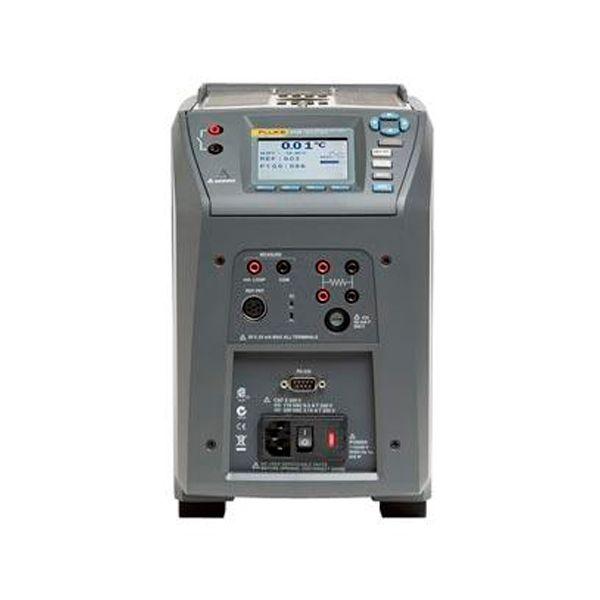

Pozo De Metrología De Campo Fluke F9142

Pozo De Metrología F9142 en terreno Fluke serie 914X extiende el alto rendimiento al entorno de procesos industriales maximizando la portabilidad, la velocidad y las funciones con pocos riesgos para el rendimiento de metrología.

Los pozos de metrología en terreno incluyen funciones y son extraordinariamente fáciles de usar. Son livianos, pequeños y alcanzan rápidamente los puntos de ajuste de temperatura, sin dejar de ser estables, uniformes y precisos. Estos calibradores de bucle de temperatura industriales son ideales para realizar calibraciones de bucle de transmisores, calibraciones por comparación o comprobaciones simples de sensores de termopar. Con la opción “proceso”, no es necesario llevar herramientas adicionales al terreno. Esta lectura integrada opcional de dos canales lee la resistencia, la tensión y la corriente de 4 a 20 mA con alimentación de bucle de 24 voltios. También cuenta con funciones integradas de automatización y documentación. Combinados, los tres modelos (9142, 9143 y 9144, cada uno con una opción de “proceso”) cubren el amplio intervalo de -25 °C a 660 °C.

Características Pozo De Metrología F9142

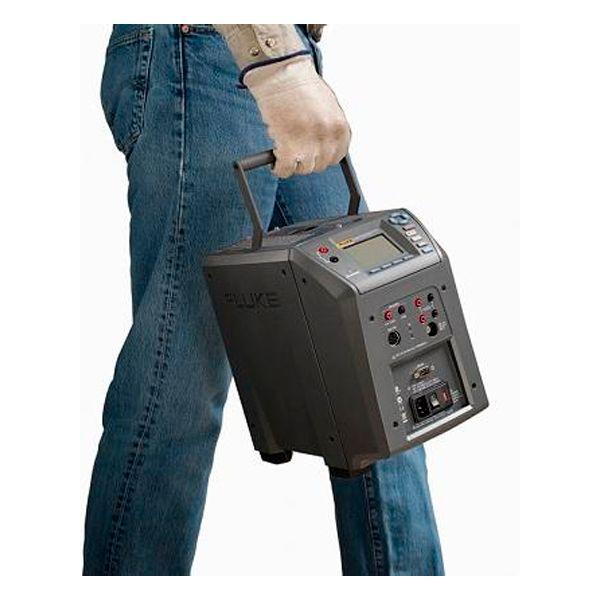

• Liviano, portátil y rápido


• Se enfría a -25 °C en 15 minutos y se calienta a 660 °C en 15 minutos


• Lectura de dos canales integrada para PRT, RTD, termopares, corriente de 4 a 20 mA


• Termometría de referencia verdadera con exactitud hasta ±0,01 °C


• Funciones integradas de automatización y documentación


• Rendimiento de metrología en términos de exactitud, estabilidad, uniformidad y carga

Especificaciones Pozo De Metrología F9142

Intervalo de temperatura a 23 °C	9142  de -25 °C a 150 °C (de -13 °F a 302 °F) 9143  de 33 °C a 350 °C (de 91 °F a 662 °F) 9144  de 50 °C a 660 °C (de 122 °F a 1.220 °F)
Exactitud en pantalla	9142  ±0,2 °C intervalo completo 9143  ±0,2 °C intervalo completo 9144  ±0,35 °C a 50 °C  ±0,35 °C a 420 °C  ±0,5 °C a 660 °C
Estabilidad	9142  ±0,01 °C intervalo completo 9143  ±0,02 °C a 33 °C  ±0,02 °C a 200 °C  ±0,03 °C a 350 °C 9144  ±0,03 °C a 50 °C  ±0,04 °C a 420 °C  ± 0,05 °C a 660 °C
Uniformidad axial a 40 mm (1,6 pulg.)	9142  ±0,05 °C intervalo completo 9143  ±0,04 °C a 33 °C  ±0,1 °C a 200 °C  ±0,2 °C a 350 °C 9144  ±0,05 °C a 50 °C  ±0,35 °C a 420 °C  ±0,5 °C a 660 °C
Uniformidad radial	9142  ±0,01 °C intervalo completo 9143  ±0,01 °C a 33 °C  ±0,015 °C a 200 °C  ±0,02 °C a 350 °C 9144  ±0,02 °C a 50 °C  ±0,05 °C a 420 °C  ±0,10 °C a 660 °C
Efecto de carga (con una sonda de referencia de 6,35 mm y tres sondas de 6,35 mm)	9142  ±0,006 °C intervalo completo 9143  ±0,015 °C intervalo completo 9144  ±0,015 °C a 50 °C  ±0,025 °C a 420 °C  ±0,035 °C a 660 °C
Histéresis	9142  0,025 9143  0,03 9144  0,1
Condiciones de funcionamiento	De 0 °C a 50 °C, de 0% a 90% humedad relativa (sin condensación)
Condiciones ambientales (para todas las especificaciones, excepto intervalo de temperatura)	De 13 a 33 °C
Profundidad de inmersión (pozo)	150 mm (5,9 pulg.)
DE del inserto	9142  30 mm (1,18 pulg.) 9143  25,3 mm (1,00 pulg.) 9144  24,4 mm (0,96 pulg.)
Tiempo de calentamiento	9142  16 min: de 23 °C a 140 °C  23 min: de 23 °C a 150 °C  25 min: de -25 °C a 150 °C 9143  5 min: de 33 °C a 350 °C 9144  15 min: de 50 °C a 660 °C
Tiempo de enfriamiento	9142  15 min: de 23 °C a -25 °C  25 min: de 150 °C a -23 °C 9143  32 min: de 350 °C a 33 °C  14 min: de 350 °C a 100 °C 9144  35 min: de 660 °C a 50 °C  25 min: de 660 °C a 100 °C
Resolución	0,01°
Pantalla	LCD, °C o °F seleccionable por el usuario
Tamaño (Al. x An. x P.)	290 x 185 x 295 mm (11,4 x 7,3 x 11,6 pulg.)
Peso	9142  8,16 kg (18 lb) 9143  7,3 kg (16 lb) 9144  7,7 kg (17 lb)
Requisitos de alimentación	9142 100 V a 115 V (± 10%) 50/60 Hz, 635 vatios 230 V (± 10%) 50/60 Hz, 575 vatios 9143 9144 100 V a 115 V (± 10%), 50/60 Hz, 1.400 vatios 230 V (± 10%), 50/60 Hz, 1.800 vatios
Interfaz del PC	RS-232 interface
Automation	Use the 1586A Super-DAQ to automate temperature sensor calibration

Especificacione -P

Exactitud de lectura del termómetro de referencia integrada (sonda de referencia de 4 cables)†	±0,010 °C a 25° C ±0,015 °C a 0 °C ±0,020 °C a 50 °C ±0,025 °C a 150 °C ±0,030 °C a 200 °C ±0,040 °C a 350 °C ±0,050 °C a 420 °C ±0,070 °C a 660 °C
Intervalo de resistencia de referencia	De 0 a 400 ohmios
Exactitud de resistencia de referencia‡	De 0 a 42 ohmios: de ±0,0025 ohmios 42 ohmios a 400 ohmios: ±60 ppm de lectura
Caracterizaciones de referencia	ITS-90, CVD, IEC-751, resistencia
Capacidad de medición de referencia	4 cables
Conexión de sonda de referencia	Din de 6 clavijas con tecnología Infocon
Exactitud de lectura del termómetro de RTD integrada	NI-120: ±0,015 °C a 0 °C PT-100 (385): ±0,02 °C a 0 °C  PT-100 (3926): ±0,02 °C a 0 °C  PT-100(JIS): ±0,02 °C a 0 °C
Intervalo de resistencia de RTD	De 0 a 400 ohmios
Exactitud de resistencia del RTD‡	De 0 a 25 ohmios: ±0,002 ohmios De 25 a 400 ohmios: ±80 ppm de lectura
Caracterizaciones del RTD	PT-100 (385), (JIS), (3926), NI-120, resistencia
Capacidad de medición del RTD	RTD de 4 cables (solo RTD de 2 ó 3 cables con puentes conectores)
Conexión del RTD	Entrada de 4 terminales
Exactitud de lectura del termómetro de TP integrada	Tipo J: ±0,7 °C a 660 °C K: ±0,8 °C a 660 °C T: ±0,8 °C a 400 °C E: ±0,7 °C a 660 °C R: ±1,4 °C a 660 °C S: ±1,5 °C a 660 °C M: ±1,4 °C a 660 °C L: ±0,7 °C a 660 °C U: ±0,75 °C a 600 °C N: ±0,9 °C a 660 °C C: ±1,1 °C a 660 °C
Intervalo de milivoltios del TP	De -10 a 100 mV
Exactitud de tensión	0,025% de lectura + 0,01 mV
Exactitud de compensación de extremos fríos internos	±0,35 °C (ambiente de 13 °C a 33 °C)
Conexión del TP	Conectores pequeños
Exactitud de lectura de mA integrada	0,02% de lectura + 2 mV
Intervalo de mA	Cal 4 a 22 mA, espec. 4 a 24 mA
Conexión de mA	Entrada de 2 terminales
Función de alimentación de bucle	Alimentación de bucle de 24 V CC
Coeficiente de temperatura del sistema electrónico integrado (0 °C a 13 °C, 33 °C a 50 °C)	±0,005% de intervalo por °C

Información Adicional

^†El intervalo de temperatura puede estar limitado por la sonda de referencia conectada a la lectura. La exactitud de lectura del termómetro de referencia integrada no incluye la exactitud de la sonda del sensor. No incluye la incertidumbre de la sonda ni los errores de caracterización de ésta.

^‡ Las especificaciones de exactitud de medición se aplican dentro del intervalo de operación y suponen 4 cables para los PRT. Con los RTD de 3 cables, agregue 0,05 ohmios a la exactitud de la medición más el máximo de diferencia posible entre las resistencias de los cables conductores.

La X en los números de modelo anteriores debe reemplazarse con A, B, C, D, E o F según sea necesario para el inserto deseado. Consulte la ilustración de insertos y la lista a continuación.

Accesorios no incluidos:
Maletín: 9142-CASE.
Insertos: 9142-INSA, 9142-INSB, 9142-INSC, 9142-INSD, 9142-INSE, 9142-INSF, 9142-INSZ.
