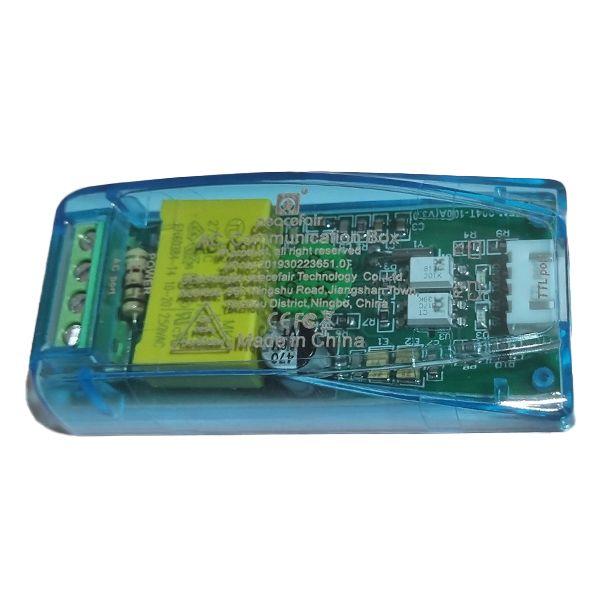

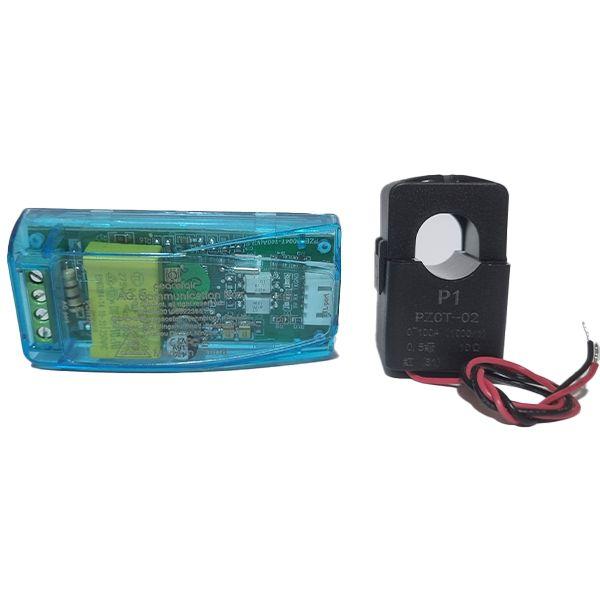

PZEM004T V3.0 Medidor multifunción con comunicación UART, puede medir y monitorear diferentes parámetros eléctricos en sistemas de energía. Este dispositivo puede medir variables como voltaje, corriente, potencia activa, energía activa y factor de potencia. Además, está equipado con una interfaz de comunicación UART (Universal Asynchronous Receiver-Transmitter), lo que permite la comunicación con otros dispositivos, como microcontroladores o sistemas de control, a través de un puerto serial, se puede comunicar con los sistemas de desarrollo como Arduino/ESP8266/Raspberry Pi que son plataforma de código abierto, el módulo vienes sin función de visualización, por lo tanto los datos se deben de leer a través de la interfaz TTL.
Características

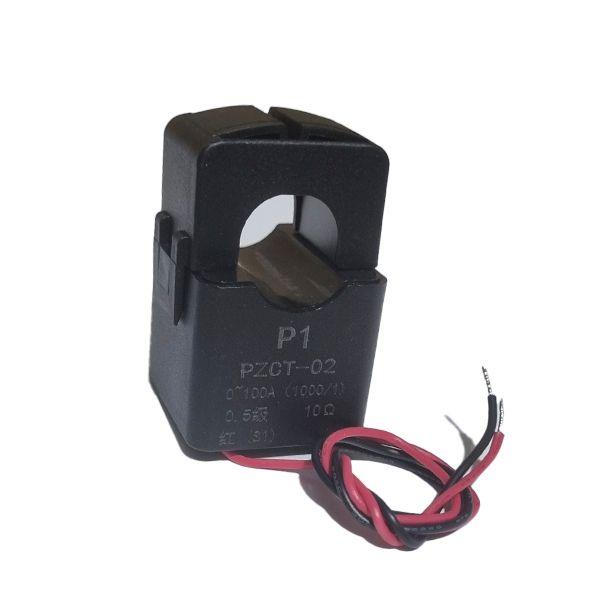

- Transformador de corriente dividida externa de 100A
- Salidas optoacopladas
- Alarma de sobrecarga
- Almacenamiento de valores cuando se corta la luz
- Botón de reset
- Ideal para:
- Monitoreo de Consumo: medir y monitorear en tiempo real diferentes parámetros eléctricos, como voltaje, corriente, potencia y energía activa. Esto es esencial para entender cómo se está utilizando la energía en un sistema, lo que puede ayudar a identificar oportunidades de eficiencia energética y reducción de costos.
- Detección de Problemas: detectar problemas eléctricos o fallas en el sistema, como sobrecargas, fluctuaciones de voltaje o corrientes anormales. Esto permite tomar medidas preventivas para evitar daños a equipos y garantizar la seguridad eléctrica.
- Optimización de Cargas: meder la potencia activa y el factor de potencia, se puede optimizar la distribución de cargas en el sistema eléctrico. Esto ayuda a equilibrar la carga y evitar excesos que puedan provocar pérdidas de energía y deterioro de los equipos.
- Facturación y Contabilización: En aplicaciones comerciales o residenciales, puede ser útil para la facturación precisa de la energía consumida. También es útil en sistemas compartidos donde se necesita llevar un registro detallado del consumo individual.
- Análisis y Tendencias: Al recopilar datos a lo largo del tiempo, es posible analizar patrones de consumo y tendencias. Esto puede ayudar a tomar decisiones informadas sobre cómo gestionar y utilizar la energía de manera más eficiente.
- Cumplimiento Normativo: En ciertos entornos o industrias, es necesario cumplir con regulaciones y normativas específicas relacionadas con el consumo y la calidad de la energía. Un medidor multifunción puede ayudar a cumplir con estas regulaciones al proporcionar datos precisos y detallados.
- Investigación y Desarrollo: En el ámbito de la investigación y el desarrollo de sistemas eléctricos, puede ser una herramienta valiosa para realizar pruebas y experimentos, así como para evaluar el rendimiento de nuevos equipos y tecnologías.

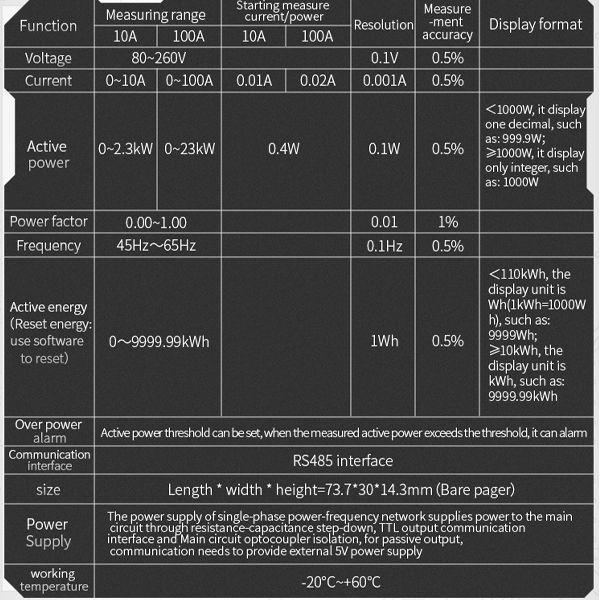

Especificaciones del PZEM004T V3.0 Medidor multifunción con comunicación UART
Voltaje
- Rango de medición: 80~260V
- Resolución: 0.1V
- Precisión de medición: 0,5%
Factor de potencia
- Rango de medición: 0,00~1,00
- Resolución: 0.01
- Precisión de medición: 1%
Frecuencia
- Rango de medición: 45Hz~65Hz
- Resolución: 0.1Hz
- Precisión de medición: 0,5%
Corriente
- Rango de medición: 0~100A(PZEM-004T-100A)
- Medida inicial de corriente: 0.02A(PZEM-004T-100A)
- Resolución: 0.001A
- Precisión de medición: 0,5%
Poder activo
- Rango de medición: 0~23kW(PZEM-004T-100A)
- Medida inicial de potencia: 0.4W
- Resolución: 0.1W
- <1000W, muestra un decimal, como: 999.9W
- ≥1000W, muestra solo números enteros, como: 1000W
- Precisión de medición: 0,5%
Energía Activa
- Rango de medición: 0~9999.99kWh
- Resolución: 1Wh
- Precisión de medición: 0,5%
- <10kWh, la unidad de visualización es Wh (1kWh=1000Wh), como: 9999Wh
- ≥10kWh, la unidad de visualización es kWh, como: 9999.99kWh
Comunicación

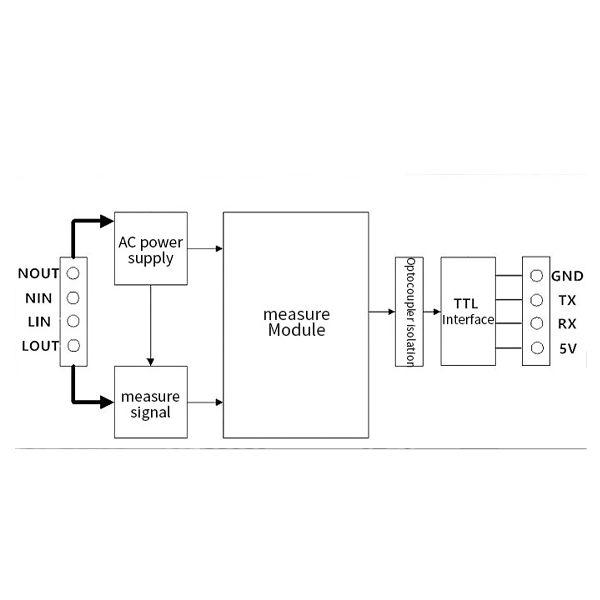

- Interfaz UART TTL optoacoplada
