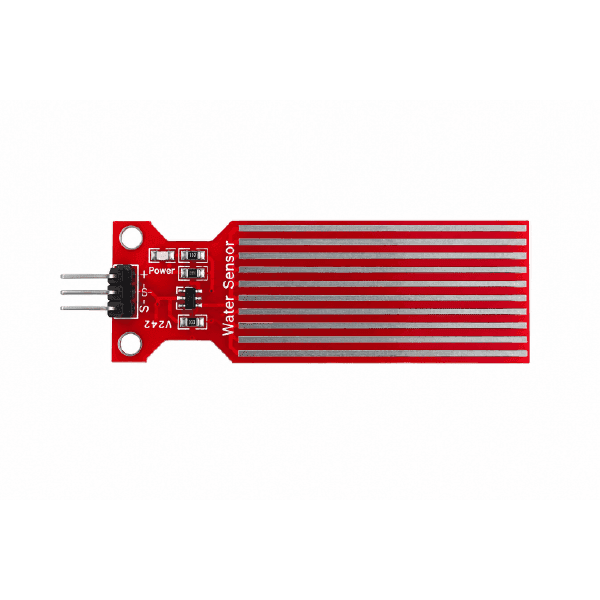

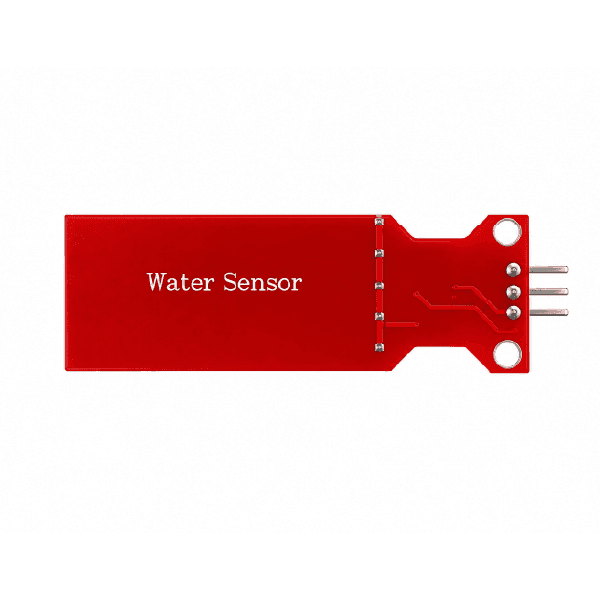

Sensor de Nivel de Agua SENNA

El Sensor de Nivel de Agua SENNA, es un módulo electrónico sencillo y económico para proyectos de electrónica, robótica y automatización que necesitan detectar agua. Su superficie tiene varias pistas de cobre paralelas y expuestas: cuando el agua las cubre, se forma un camino conductor entre ellas y el módulo entrega un voltaje analógico que aumenta a medida que crece el área mojada. Así, una tarjeta como Arduino, ESP32 o Raspberry Pi Pico puede leer la señal con una entrada analógica y saber si hay agua, si está lloviendo o cuánto ha subido el nivel dentro de un rango de pocos centímetros. Trabaja de 3 a 5 VDC con un consumo menor a 20 mA y tiene tres pines de conexión, por lo que se integra fácilmente en prototipos y prácticas académicas. Es ideal para alarmas de inundación, detectores de fugas, estaciones meteorológicas básicas y proyectos de aprendizaje en programación y sensores.

Características

• Salida analógica proporcional a la cantidad de agua sobre el sensor.
• Detecta gotas, lluvia, fugas y cambios de nivel de pocos centímetros.
• Bajo consumo: menos de 20 mA.
• Compatible con lógica de 3,3 V y 5 V.
• Tres pines de conexión: señal (S), alimentación (+) y tierra (-).
• Tamaño compacto, fácil de ubicar en recipientes, pisos o carcasas.
• Compatible con Arduino, ESP32, ESP8266, Raspberry Pi Pico y otras tarjetas con entrada analógica.

Aplicaciones

• Alarmas de inundación y detección de fugas en cocinas, baños y cuartos técnicos.
• Detección de lluvia en estaciones meteorológicas y sistemas de riego.
• Monitoreo del nivel en tanques pequeños, vasos y bebederos de mascotas.
• Control de bombas de agua en proyectos de domótica.
• Prácticas de electrónica, programación y sensores en colegios y universidades.

Especificaciones Técnicas

• Tipo de sensor: analógico de pistas conductoras.
• Voltaje de operación: 3 a 5 VDC.
• Corriente de operación: menor a 20 mA.
• Área de detección: 40 mm x 16 mm.
• Dimensiones: 65 mm x 20 mm x 8 mm.
• Temperatura de funcionamiento: 10 °C a 30 °C.
• Humedad de funcionamiento: 10 % a 90 % sin condensación.
• Pines: S (señal analógica), + (VCC) y - (GND).

Recomendaciones de Uso

• Sumerja solo el área de pistas; los componentes y los pines deben permanecer secos.
• Para prolongar su vida útil, alimente el sensor únicamente en el momento de la lectura (por ejemplo, desde un pin digital), ya que la corriente continua acelera la corrosión de las pistas.
• Úselo para detección y niveles aproximados; para medir nivel con precisión en tanques grandes se recomienda un sensor ultrasónico o de presión.
