Shield de Expansión para ESP32 38 Pines SHEXP38P

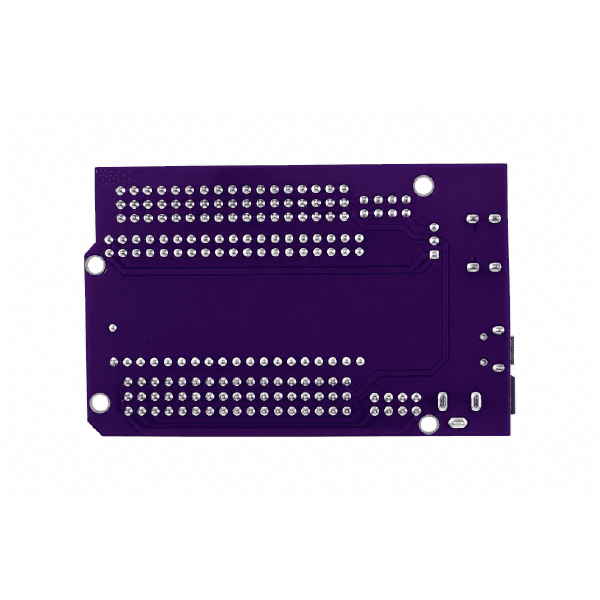

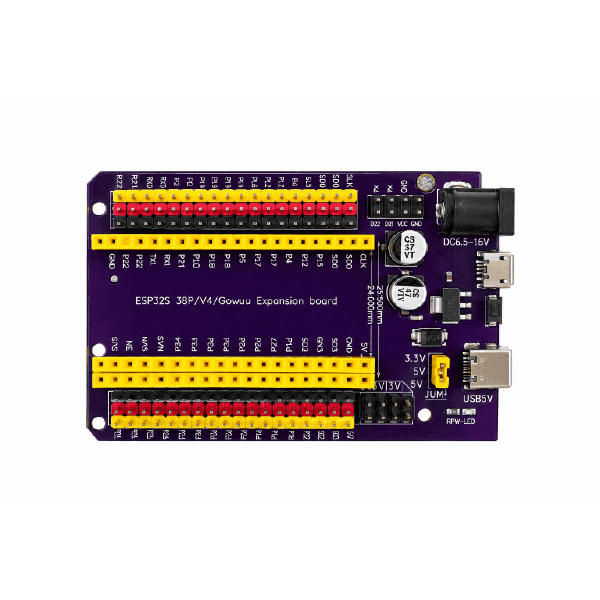

La Shield de Expansión para ESP32 38 Pines SHEXP38P, es una placa base que facilita el montaje de proyectos con tarjetas ESP32 DevKitC V4 y similares. Cada pin del ESP32 se lleva a un grupo de tres pines macho de señal (S), voltaje (V) y tierra (G), de modo que sensores, servomotores, relés y módulos se conectan directamente con cables dupont, sin protoboard y con el cableado ordenado. El voltaje de la fila V se elige con un jumper entre 3,3 V y 5 V, según lo que necesite cada periférico. La placa se alimenta con un jack DC de 6,5 a 16 V con regulador de 5 V integrado, o con 5 V por USB-C o micro USB, lo que permite usar adaptadores, baterías o fuentes de laboratorio. Tiene tres filas de conectores hembra, por lo que acepta tarjetas ESP32 anchas (25,5 mm) y angostas (24 mm). Incluye además conectores dedicados para I2C, salidas de 5 V y 3,3 V, LED indicador de encendido y agujeros de montaje, lo que la hace ideal para proyectos de IoT, domótica, robótica y prácticas académicas.

Características

• Compatible con tarjetas ESP32 de 38 pines: ESP32 DevKitC V4, ESP32-WROOM-32 y ESP32-WROOM-32D.
• Tres filas de conectores hembra para tarjetas de 25,5 mm y 24 mm de ancho.
• Pines GVS (señal, voltaje y tierra) para cada GPIO.
• Fila de pines hembra adicional para conectar cables o módulos directamente a cada señal.
• Selector por jumper de 3,3 V o 5 V para la fila de voltaje.
• Tres formas de alimentación: jack DC 5,5 x 2,1 mm (6,5 a 16 V), USB-C y micro USB.
• Regulador de 5 V integrado para la entrada del jack DC.
• Conector I2C dedicado (SCL en GPIO22, SDA en GPIO21, VCC y GND).
• Bloques de pines de 5 V, 3,3 V y GND para alimentar módulos externos.
• LED indicador de encendido (PWR).
• Agujeros de montaje en las cuatro esquinas.

Aplicaciones

• Proyectos de Internet de las Cosas (IoT) con WiFi y Bluetooth.
• Domótica: control de relés, iluminación y sensores ambientales.
• Robótica y control de servomotores.
• Prototipos que necesitan alimentarse con fuentes de 9 V o 12 V.
• Prácticas de electrónica y programación en colegios y universidades.

Especificaciones Shield de Expansión para ESP32 de 38 Pines

Modelo	ESP32S 38P/V4 Expansion Board
Tarjetas compatibles	ESP32 de 38 pines con separación entre filas de 25,5 mm (DevKitC V4) o 24 mm
Alimentación	Jack DC 5,5 x 2,1 mm: 6,5 a 16 V (con regulador de 5 V integrado) USB-C: 5 V Micro USB: 5 V
Voltaje en pines GVS	3,3 V o 5 V, seleccionable por jumper
Conectores	Pines GVS por cada GPIO, fila de pines hembra, conector I2C (D22, D21, VCC, GND), bloques de 5 V, 3,3 V y GND
Indicadores	LED de encendido (PWR)
Material	PCB de fibra de vidrio FR-4 de doble capa
Dimensiones	77 mm x 54 mm aprox.
Incluye	1 shield de expansión. No incluye la tarjeta ESP32

Recomendaciones de Uso

• Los puertos USB de la shield solo dan alimentación. Para cargar programas, conecte el cable USB directamente a la tarjeta ESP32.
• Guíese siempre por las etiquetas impresas en la shield al conectar cables, ya que los pines quedan ligeramente desplazados respecto a la tarjeta ESP32.
• La salida de 3,3 V proviene del regulador de la tarjeta ESP32, por lo que su corriente disponible es limitada. Para módulos de alto consumo use la salida de 5 V o una fuente externa.
• Monte el ESP32 en la orientación indicada en la serigrafía de la placa, con la antena hacia afuera.
• Verifique que el jumper de selección de voltaje esté instalado antes de energizar los periféricos.
