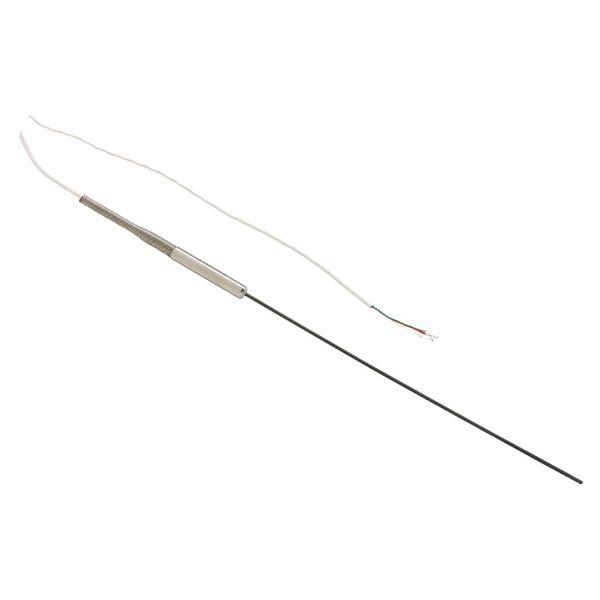

Sonda De Calibración PRT Fluke 5609-12J

Sonda PRT Fluke 5609-12J Esta sonda lleva un certificado de conformidad para garantizar que cumple con sus especificaciones. Si así lo desea, puede encargar una calibración acreditada por NVLAP a nuestro laboratorio, código de laboratorio 200348-0. En el informe de calibración obtendrá los datos de la prueba y los coeficientes de calibración de ITS-90 que podrá introducir fácilmente a cualquier termómetro Fluke Calibration. Si encarga su sonda con un conector smart, programaremos los coeficientes directamente en el conector, que cargará los coeficientes para usted cuando lo conecte a nuestro termómetro portátil 1524.

Sonda PRT Fluke 5609-12J lleva una vaina con un diámetro de un cuarto de pulgada (6,35 mm) en longitudes de 12, 15 y 20 pulgadas; o un diámetro de 6 mm con longitudes de 300, 400 o 500 mm.

Características

• 5609: de -200 a 670 °C (inmersión mínima de 100 mm)


• No se incluye la calibración: calibración acreditada por NVLAP opcional, código de laboratorio 200348-0.


• Referencia del horno seco con una curva de 90°


• La sonda tiene vaina de Inconel y está hecha mediante un proceso de fabricación especial, que le da una mayor precisión en un intervalo de temperatura muy amplio. El sensor de esta sonda es de platino de grado de referencia y tienen conexiones de cuatro cables con mediciones con menos ruido que sus conexiones homólogas de dos cables.

Especificaciones Sonda PRT Fluke 5609

Intervalo de temperatura	5608: de –200 a 500 °C 5609: de –200 a 670 °C
Resistencia nominal a 0,01 °C	100 Ω ± 0,5 Ω
Coeficiente de temperatura	0,0039250 Ω/Ω/°C
Exactitud relativa[1]	±0,007 °C a -200 °C ±0,008 °C a 0 °C ±0,020 °C a 420 °C ±0,027 °C a 660 °C
Repetibilidad a corto plazo[2]	±0,007 °C a 0,010 °C ±0,013 °C a temp. máx.
Variación[3]	±0,01 °C a 0,010 °C ±0,02 °C a temp. máx.
Histéresis	±0,01 °C máximo
Longitud del sensor	30 ± 5 mm (1,2 ± 0,2 pulg.)
Ubicación del sensor	3 ± 1 mm desde la punta (0,1 . ± 0,1 pulg.)
Material de la vaina	Inconel™ 600
Resistencia de aislamiento mínima	5608: 500 MΩ a 23 °C, 20 MΩ a 500 °C 5609: 500 MΩ a 23 °C, 10 MΩ a 670 °C
Intervalo de temperatura de junta de transición[4]	de –50 a 200 °C
Dimensiones de la junta de transición	71 x 12,5 mm (2,8 x 0,49 pulg.)
Longitud de inmersión mínima[5] (< 5 mK error)	5608: 80 mm (3,1 pulg.) 5609: 100 mm (3,9 pulg.)
Longitud de inmersión máxima	305 mm (12 pulg.)
Tiempo de respuesta[5]	5608: 9 segundos típico 5609: 12 segundos típico
Autocalentamiento (en un baño de 0 °C)	5608: 75 mW/°C 5609: 50 mW/°C
Tipo de cable de terminal conductor	PTFE 24 AWG
Longitud del terminal conductor	1,8 m (6 pies)
Intervalo de temperatura del terminal conductor	de –50 a 250 °C

Otras Especificaciones Sonda PRT Fluke 5609-12J

Modelo

Descripción

5609-12-X

PRT secundario de referencia, 12 pulg. x 1/4 pulg., de –200 a 670 °C X = terminación. Especifique "A" (INFO-CON para 914X), "B" (cable sin apantallamiento), "D" (conector DIN de 5 patillas para termómetros Tweener), "G" (patillas de oro), "J" (clavijas tipo "banana"), "L" (miniterminales de horquilla), "M" (miniconectores con clavijas tipo "banana"), "P" (INFO-CON para 1523 ó 1524) o "S" (terminales de horquilla).



Calibración

No se incluye la calibración: calibración acreditada por NVLAP opcional, código de laboratorio 200348-0. Consulte la tabla de incertidumbre de calibración y su explicación de las incertidumbres variables.

[1] Incluye repetibilidad a corto plazo y variación de 100 horas. La calibración agregará incertidumbres adicionales. [2]Tres ciclos térmicos de temperatura mínima a máxima, incluye histéresis, confianza del 99.9% (k=3) [3]Después de 100 horas a temperatura máxima, confianza del 99.9% (k=3) [4]Las temperaturas fuera de este intervalo provocarán daños irreparables. Para un mejor rendimiento, la junta de transición no debería estar demasiado caliente al tacto. [5]Según ASTM E 644

Incertidumbre de calibración para la calibración acreditada por NVLAP† opcional Temperatura Incertidumbre ampliada (k=2) -200 °C 0,025 °C -100 °C 0,025 °C -40 °C 0,025 °C 0 °C 0,025 °C 156 °C 0,025 °C 230 °C 0,030 °C 420 °C 0,045 °C 660 °C 0,050 °C Nota: las incertidumbres de calibración dependen de las incertidumbres del laboratorio que lleve a cabo la calibración. Las calibraciones posteriores de esta sonda que se realicen con diferentes procesos, en diferentes instalaciones o con fórmulas de incertidumbre modificadas pueden dar incertidumbres distintas. †Código de laboratorio 200348-0
