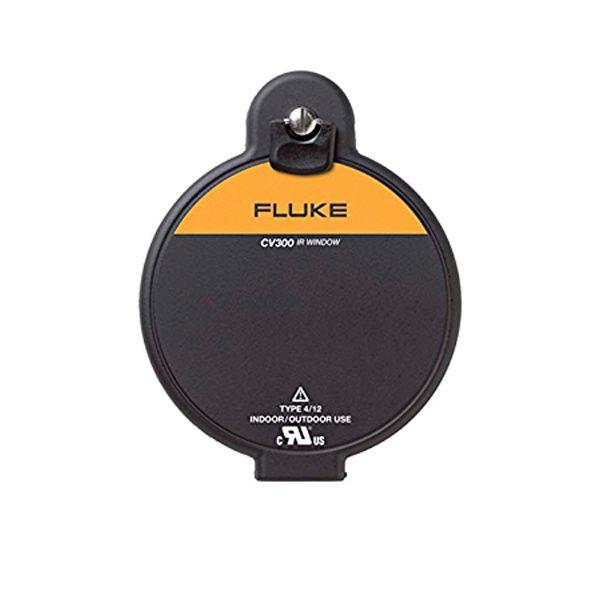

Ventana Infrarrojo De 75mm Fluke CV300

Ventana Infrarroja De 75mm Fluke CV300, con revestimiento de ClirVu® (exclusivo para las ventanas infrarrojas Fluke) sella la lente antes del montaje para protegerla contra la degradación por humedad, lo que la hace perfecta para ambientes muy cálidos o muy fríos.

Cada ventana infrarroja Fluke incorpora una placa de identificación con un número exclusivo que permite confirmar la localización y efectuar reparaciones rápidamente.

NOTA:

• Para la opción de acceso con llave de seguridad vea Ventana infrarroja CV301.


• La serie CV de ventanas infrarrojas también está disponible en tamaños de 50 mm (2 in) y 95 mm (4 in).

Características

• Se instala y conecta a tierra en menos de 5 minutos


• Un técnico


• Un orificio con perforación Greenlee estándar


• No es necesario quitar la puerta del panel


• En los gabinetes metálicos, se conecta a tierra de forma instantánea mediante el proceso con patente en trámite AutoGround


• Si está instalado correctamente, conserva la clasificación de las pruebas de arco eléctrico de hasta 63 kA en panel


• Procesos NFPA 70E reducidos de forma significativa debido a menores requisitos en relación con permisos de trabajo


• Inspecciones más rápidas y cómodas ya que a menudo no se requiere EPP completo


• Reduzca el riesgo de arco eléctrico y electrocución, aumente la seguridad se sus trabajadores y reduzca el tiempo y el costo del mantenimiento preventivo.


• La CV300 se ha sometido a las pruebas Torture Tested™, la clasificación más exigente para arcos eléctricos (IEEE C37.20.7): prueba de arco eléctrico 63 k KEMA, UL 50/50E/50V, UL1558, IEC60529-1: IP67, IEC 60068, NEMA 4/12, CSA C22.2 n°. 14-13:2012, y CE


• Acceso cómodo con un giro rápido o con llave de seguridad

Especificaciones de Ventana Infrarroja De 75mm Fluke CV300

Dimensiones	75 mm (3 in)
Rango de voltaje	Todos
Tipo de entorno NEMA	Tipo 4/12 (interior/exterior)
AutoGround™	Sí
Óptica ClirVu®	Sí
Temperatura de funcionamiento	-40 °C a +232 °C (-40 °F a +450 °F) y a +260 °C (500 °F) de forma intermitente
Compatible con todas las cámaras Fluke	Sí
Sistema de cierre con contratuercas	Sí
Carcasa y cierre unidos permanentemente	Sí
Instalación de un solo orificio	Sí
Opciones de cierre de giro manual o con clave de seguridad para la puerta	Sí
Capacidad de fusión e inspección visual	Sí
Infrarrojos de onda corta/media/larga y resistencia a los rayos ultravioleta	Sí
Clasificación y pruebas
Sometido a pruebas de arco (IEEE C37.20.7)	63 kA durante 30 ciclos en 60 Hz conforme a KEMA
Clasificación medioambiental UL 50/NEMA	NEMA tipo 4/12
UL1558	Sí
CSA C22.2 No.	Sí
Tipo de clasificación CSA	Tipo 4
Clasificación IP	IP67 a TUV
Registro de Lloyds	Dispositivos de distribución marinos de hasta 11 kV, para su uso en interiores y exteriores (solo mar adentro)
Clasificación de vibración	IEC60068-2-6 a TUV
Resistencia a la humedad	IEC60068-2-3 a TUV
Instalación
Diámetro de orificio de montaje requerido	89.89 mm (3.539 in)
Kit de perforación Greenlee® = perforadora/troquel	739BB = 1431AV/1432AV
Grosor máximo recomendado para el panel	Calibre 10
Altura total de ventana	141.5 mm (5.57 in)
Anchura total de ventana	111.5 mm (4.39 in)
Grosor total de ventana	16.2 mm (0.64 in)
Cierre de la puerta	Manual
Componentes ópticos
Diámetro del inserto óptico	75 mm (2.96 in)
Diámetro de la abertura de visualización	67.95 mm (2.675 in)
Área de la abertura de visualización	3626 mm² (5.62 in²)
Grosor	2 mm (0.08 in)
Otros
Garantía	Sustitución de por vida en caso de defectos de fabricación
