Suponga una línea de producción que deja 4 millones de pesos de margen por hora y que pierde 10 horas al mes en paradas no planeadas. Son 40 millones de pesos mensuales que se van sin que nadie los vea salir.
Si la inspección térmica alcanza a evitar apenas dos de esas diez horas, son 8 millones recuperados cada mes. Ponga ahí lo que cuestan la cámara y la capacitación, y le queda claro en cuántos meses se paga sola.
De eso se trata este documento: cómo la cámara térmica FLIR i35, en manos de su propio personal de mantenimiento, convierte paradas sorpresa en mantenimientos programados
Casi ninguna parada no planeada arranca de un totazo. Arranca con un punto que lleva semanas calentándose y que nadie vio, porque el calor no hace ruido ni huele a nada.

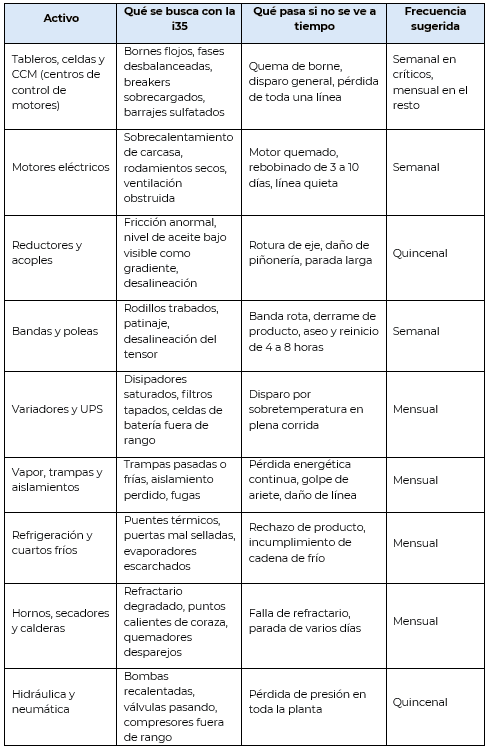

Un borne flojo, un rodamiento reseco, una banda desalineada, una fase desbalanceada: todos avisan con calor mucho antes de fallar. El problema es que ese aviso solo se ve si alguien lo mira con el instrumento correcto.
En casi toda planta que factura por volumen, el primer término, las horas de paro por lo que cuesta cada hora quieta, se come al segundo, que es apenas el repuesto urgente. Por eso la conversación no es "cuánto vale la cámara", sino "cuánto vale la hora que no nos podemos dar el lujo de perder".

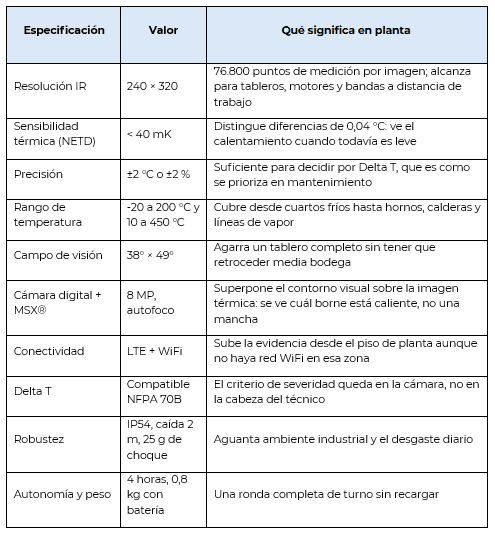

La FLIR i35 es una cámara termográfica de mano de la nueva serie iXX, construida sobre el sistema operativo ACE. En términos simples: funciona como un celular para termografía, con apps instalables, pantalla táctil de 5 pulgadas y conexión a la nube.
La diferencia con una cámara térmica tradicional no está tanto en el sensor como en el flujo de trabajo. FLIR describe la serie como inspecciones guiadas por aplicaciones que cualquiera puede seguir, pensadas para que un técnico sin experiencia haga una inspección de nivel experto.

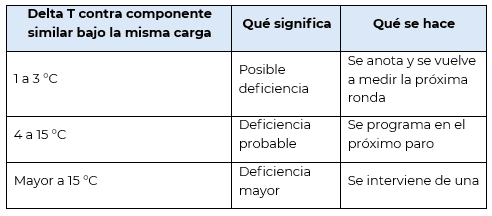

Para el lado eléctrico, los criterios de severidad por Delta T que se usan como referencia en la industria (del orden de los que trae la práctica NFPA 70B) son estos. Son valores de referencia aproximados: el criterio final debe ser el de su propio procedimiento interno.
Eso es justamente lo que la i35 resuelve con su función Delta T: el técnico no tiene que acordarse de la tabla ni hacer la resta a mano.
El cuello de botella de la termografía nunca ha sido tomar la foto. Ha sido lo que viene después: pasar imágenes al PC, armar el informe, perseguir firmas. Ahí se van los días en que el equipo sigue calentándose.
1. Antes de salir: El supervisor arma la ruta en Assetlink, la plataforma de FLIR donde se definen los puntos a inspeccionar, y la carga a la cámara. El técnico abre el equipo y ya tiene la lista de puntos, en orden, con la referencia de la última medición.
2. En planta: Se dispara punto por punto. La cámara compara contra la línea base y calcula el Delta T sola. Si hay desviación, la marca en el momento.
3. Contexto eléctrico: Con la app Meterlink®, que conecta la cámara por Bluetooth con medidores de FLIR y Extech, la medición de carga y tensión queda pegada a la imagen térmica. Es un enlace propio de FLIR, es decir una integración propietaria de la marca y no un estándar abierto, así que solo funciona con medidores FLIR y Extech. Con pinzas de otras marcas la lectura se anota a mano sobre la imagen. Sin esto, un tablero caliente puede ser una falla o simplemente mucha carga, y no hay cómo saberlo.
4. El reporte: Aplicaciones como Thermidoc, presentada por FLIR en su webinar con la serie iXX, integran termografía, captura de datos y reporte en un solo flujo. En la práctica: la app corre dentro de la cámara, guía la inspección punto por punto, recoge las imágenes con sus mediciones y arma el informe terminado ahí mismo, sin pasar por el PC.
5. La salida. Por LTE, la red móvil de la cámara, todo sube a Ignite, la nube de FLIR. De ahí se integra al CMMS, el software de mantenimiento donde viven las órdenes de trabajo, y se genera la orden correspondiente. Todo esto antes de que el técnico salga de la planta.
6. En la práctica: una ruta de 25 a 30 puntos se barre en 30 a 45 minutos de un turno, una vez la ruta está armada y el técnico ya tiene práctica con el equipo. Y el informe, que en un trabajo grande solía costar entre ocho y doce horas de escritorio, sale en minutos desde la nube. Ese es el compromiso real que se le pide a la operación.
Y hay un efecto secundario que al principio nadie ve: cuando las mediciones se acumulan semana a semana, la planta deja de tener fotos y empieza a tener historia. Ahí es donde se pasa de reaccionar a predecir.
La duda más común a la hora de evaluar una cámara térmica es esta: "es que nosotros no tenemos a nadie certificado".
En otras palabras: su equipo detecta, el especialista define los casos complejos. Y la mayor parte de lo que evita paradas está en el primer grupo, no en el segundo.
Suconel maneja además el portafolio complementario que esta aplicación suele requerir: pinzas, multímetros, analizadores de red y equipos de prueba de AEMC, Hioki, Fluke y BK Precision, además de los medidores Extech que enlazan directo con la cámara por Meterlink®. La inspección térmica rinde mucho más cuando viene acompañada de la medición eléctrica que le da contexto.

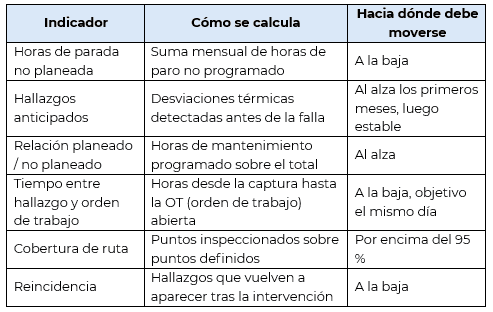

Si el programa no se mide, a los seis meses nadie sabe si valió la pena y la cámara vuelve a la gaveta. Estos son los indicadores que conviene definir desde el día uno:
La inversión total incluye cámara, capacitación y el tiempo del técnico en las rondas. El costo por hora de paro es el dato que solo usted tiene y es el que manda la conversación entera.
Y hay un beneficio que no entra en la fórmula pero pesa en el comité: la inspección térmica se hace con el equipo energizado y en operación. No hay que parar para diagnosticar, que es precisamente la contradicción de los métodos tradicionales.

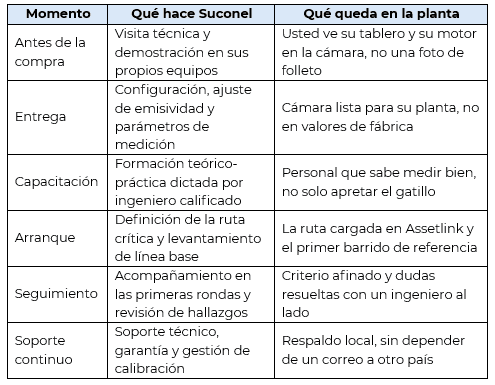

1. Pida una demostración en sitio. Una hora, sobre sus propios equipos críticos, con los hallazgos en mano el mismo día.
2. Defina su ruta crítica. Con el ingeniero de Suconel se escogen los puntos a inspeccionar y se levanta la línea base.
3. Agende la capacitación. Su personal queda habilitado y el programa arranca con acompañamiento.
