Medidas de Verificación y Seguridad Eléctrica en Sistemas Solares Fotovoltaicos: Lo que debes saber según la IEC/EN 62446

La energía solar avanza a pasos agigantados en Colombia y Latinoamérica, y con ella, la necesidad de garantizar que las instalaciones fotovoltaicas funcionen de forma segura, eficiente y conforme a las normativas internacionales. En nuestro más reciente webinar técnico organizado por Suconel, en compañía de Alberto Prada, representante de HT Instruments, exploramos a fondo las normas, pruebas eléctricas y herramientas clave para la verificación de sistemas FV.

Normativas esenciales para instalaciones solares

Uno de los pilares de cualquier sistema solar es su cumplimiento normativo. Durante el evento se abordaron las siguientes regulaciones:

IEC/EN 62446

La IEC/EN 62446 es una norma internacional emitida por la Comisión Electrotécnica Internacional (IEC) que establece los requisitos para la documentación, verificación, puesta en marcha y mantenimiento de sistemas fotovoltaicos conectados a la red. Es considerada una guía técnica esencial para garantizar la seguridad eléctrica, la eficiencia y el cumplimiento normativo de las instalaciones solares.

La norma se divide en dos partes principales:

Parte 1: Requisitos para el sistema y verificación

Esta sección se centra en la verificación inicial durante la puesta en marcha y en las inspecciones periódicas de seguridad eléctrica. Se define un conjunto mínimo de pruebas que deben realizarse en todo sistema fotovoltaico conectado a red.

Pruebas eléctricas obligatorias (Categoría 1):

Estas pruebas aseguran que la instalación esté libre de errores eléctricos y que su funcionamiento sea seguro:

  • Verificación de continuidad de las conexiones de puesta a tierra
  • Prueba de polaridad de los strings (asegura conexiones correctas en CC)
  • Medición de resistencia de aislamiento entre los conductores activos y tierra
  • Medición de tensión en circuito abierto (Voc) de los strings
  • Medición de corriente de cortocircuito (Isc) de cada string
  • Prueba funcional del sistema (puesta en servicio)

Parte 2: Requisitos para mantenimiento y pruebas avanzadas (Categoría 2)

En esta sección se abordan las pruebas de rendimiento, eficiencia y diagnóstico avanzado, fundamentales para el mantenimiento y la optimización:

  • Pruebas opcionales:
  • Curvas I-V para evaluar el desempeño de módulos y strings
  • Termografía para identificar puntos calientes o defectos ocultos
  • Medición de parámetros ambientales: irradiancia, temperatura del módulo y temperatura ambiente
  • Comparación frente a condiciones STC (Standard Test Conditions) para validar la eficiencia de generación

NTC 2050 (Colombia)

La NTC 2050 es una norma técnica oficial colombiana que establece los requisitos mínimos de seguridad eléctrica para el diseño, instalación, operación y mantenimiento de sistemas eléctricos en Colombia. Es emitida por el ICONTEC y se basa, en gran parte, en el National Electrical Code (NEC) de EE.UU., adaptado a las condiciones del país.

La NTC 2050 se aplica a:

  • Instalaciones residenciales, comerciales e industriales
  • Sistemas de baja y media tensión (hasta 1000 V)
  • Fuentes de energía convencional y no convencional, incluyendo sistemas solares fotovoltaicos
  • Instalaciones nuevas y remodelaciones

IEC 60891, 60904, 61557

IEC 60891: Procedimientos para corregir las curvas I-V de dispositivos fotovoltaicos. Permite estandarizar los resultados de medición de la curva I-V cuando las pruebas se realizan en condiciones reales (OPC) y se desea compararlas con las condiciones estándar de prueba (STC: 1000 W/m², 25°C, AM 1.5).

IEC 60904: Dispositivos fotovoltaicos. Esta familia de normas establece cómo deben medirse los parámetros eléctricos de los módulos fotovoltaicos, tanto en laboratorio como en condiciones reales.

Aspectos clave:

Parte 1: Medición de la curva I-V de un módulo en condiciones STC.

Parte 3: Medición de corriente de cortocircuito (Isc) y voltaje de circuito abierto (Voc).

Parte 5: Determinación de potencia máxima (Pmax) con simuladores solares.

Parte 10: Aplicación en módulos bifaciales y correcciones por reflejo trasero.

IEC 61557: Requisitos de funcionamiento de equipos de medición usados en pruebas de seguridad eléctrica. Define las especificaciones técnicas mínimas que deben cumplir los instrumentos eléctricos utilizados para comprobar la seguridad de una instalación eléctrica, como:

  • Medidores de continuidad
  • Medidores de aislamiento
  • Localizadores de fallas a tierra (GFL)
  • Equipos multifunción

Pruebas de puesta en marcha y categoría 1

Las pruebas de verificación eléctrica deben realizarse antes de operar el sistema FV. Se dividen en dos clases, pero aquí nos centramos en las pruebas clase 1, obligatorias para puesta en marcha:

Prueba de continuidad de puesta a tierra

Es una prueba que verifica que todos los elementos metálicos expuestos del sistema FV —como los marcos de los módulos, estructuras de soporte, canaletas, cajas de conexión y protecciones metálicas— están eléctricamente conectados al sistema de puesta a tierra. Su función es garantizar la seguridad de las personas, evitar daños a los equipos y cumplir con las normativas técnicas.

Prueba de polaridad

Es una verificación eléctrica que permite comprobar la correcta conexión del polo positivo y negativo en los circuitos de corriente continua (DC) del sistema fotovoltaico: paneles, strings, cajas de conexión, inversores. En otras palabras: sirve para confirmar que los cables no están cruzados o mal conectados, lo cual podría dañar el inversor, generar fallas de rendimiento o incluso riesgos de seguridad.

✅ Evita daños en el sistema: Un error de polaridad puede quemar componentes sensibles como inversores o protecciones.

✅ Previene arcos eléctricos: Una conexión invertida puede provocar chispas o arcos peligrosos al momento del cierre del circuito.

✅ Requisito normativo: Está exigida por normas como la IEC 62446, RETIE, NTC 2050 y los manuales de instalación de la mayoría de fabricantes de inversores.

Prueba de resistencia de aislamiento

La prueba de resistencia de aislamiento permite verificar que los cables, paneles, conexiones y estructuras del sistema fotovoltaico están adecuadamente aislados del resto del sistema y de la tierra. Su propósito es detectar fugas de corriente, evitar descargas eléctricas, prevenir arcos eléctricos y garantizar la seguridad eléctrica del sistema.

¿Por qué es importante?

  • Prevención de fallas eléctricas por degradación del aislamiento.
  • Evita incendios provocados por arcos eléctricos en cables dañados.
  • Reduce el riesgo de choque eléctrico al personal o usuarios.
  • Cumple normativas internacionales como IEC 62446, IEC 61557, NTC 2050 y RETIE.

Función GFL: Localización de Fugas en DC

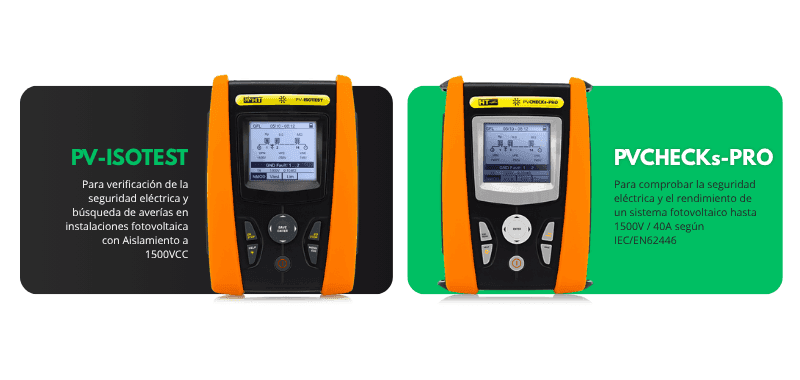

La función GFL (Ground Fault Locator) es una tecnología incorporada en ciertos instrumentos eléctricos (como el HT PV-ISOTEST) que permite detectar y localizar con precisión fallas de aislamiento o fugas a tierra dentro de un sistema fotovoltaico en corriente continua (DC)

Más que identificar si hay una fuga, el GFL te dice dónde está ocurriendo. Las fallas de aislamiento en sistemas FV son más comunes de lo que parece. Se pueden deber a:

  • Degradación del cableado o empalmes.
  • Mordeduras de roedores o impactos físicos.
  • Aislantes húmedos o deteriorados.
  • Malas conexiones en cajas o conectores MC4.

Medición de Voc (Tensión de circuito abierto)

Voc es la tensión de circuito abierto (del inglés Voltage Open Circuit). Representa el voltaje máximo que puede generar un módulo o string FV cuando no está conectado a ninguna carga, es decir, cuando no hay flujo de corriente. Es una medición esencial para validar que los paneles estén funcionando correctamente y que no haya conexiones mal hechas o defectuosas.

¿Por qué es importante medir el Voc?

✅ Verifica la correcta conexión de strings.

✅ Detecta módulos desconectados, dañados o degradados.

✅ Previene errores antes de conectar al inversor.

✅ Garantiza cumplimiento con el RETIE y normas IEC.

✅ Es un requisito obligatorio según la norma IEC/EN 62446 para la puesta en marcha.

Medición de Isc (Corriente de cortocircuito)

La Isc (short-circuit current, por sus siglas en inglés) es la corriente máxima que puede entregar un módulo o string FV cuando sus terminales están en cortocircuito, es decir, cuando la resistencia externa es prácticamente cero.

Es uno de los valores fundamentales que definen el comportamiento eléctrico del módulo bajo condiciones estándar de prueba (STC) y es clave para verificar su salud y rendimiento real.

¿Por qué es importante medir la Isc?

✅ Verifica la integridad eléctrica de los módulos o strings.

✅ Detecta módulos degradados o desconectados.

✅ Permite comprobar el balance entre strings paralelos.

✅ Es una exigencia según la norma IEC/EN 62446 para comisionamiento y mantenimiento.

✅ Ayuda a dimensionar correctamente protecciones y cableado

Curvas I-V y pruebas de eficiencia (Categoría 2)

a curva I-V (corriente vs. voltaje) representa el comportamiento eléctrico de un módulo, string o campo fotovoltaico bajo condiciones específicas de irradiancia y temperatura. Es la forma más completa de evaluar el rendimiento real del sistema.

I (corriente): intensidad generada en función de la carga.

V (voltaje): tensión en bornes según la carga.

La curva revela:

Voc: voltaje en circuito abierto.

Isc: corriente en cortocircuito.

Vmpp: voltaje en el punto de máxima potencia.

Impp: corriente en el punto de máxima potencia.

Pmax: potencia máxima disponible.

Equipos trazadores de curva I-V:

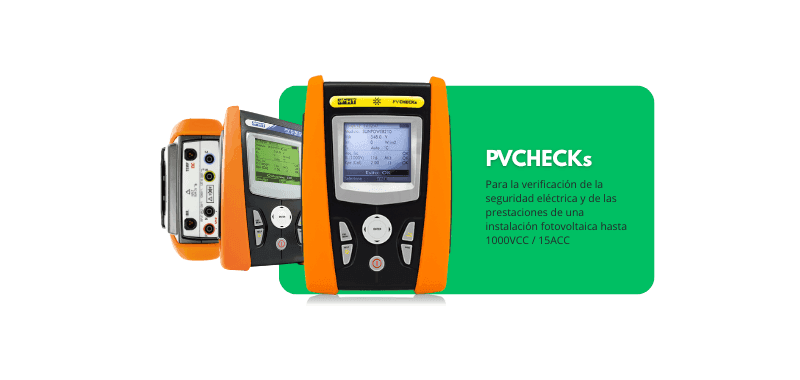

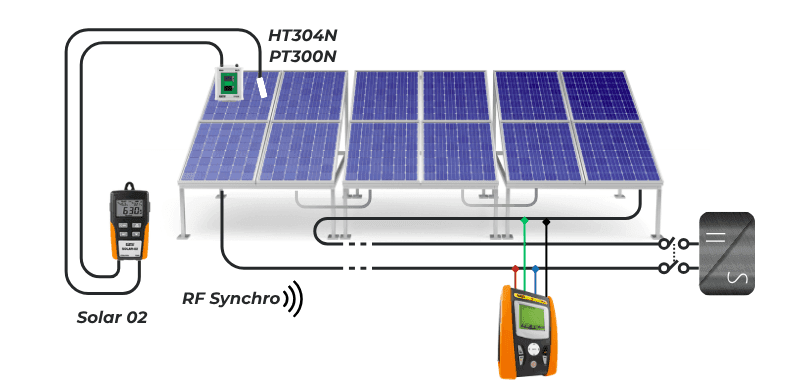

• HT IV500: 1000V / 15A

• HT IV600: 1500V / 40A (ideal para paneles bifaciales y de alta eficiencia)

Ambos permiten conexión WiFi, exportar informes en PDF, excel y visualización gráfica y modo automático de temperatura vía curva Voc sin necesidad de sonda

Mira el webinar completo

Conéctate al conocimiento experto y revive el webinar "Verificación y Pruebas Eléctricas en Sistemas Fotovoltaicos". Una charla imperdible para ingenieros eléctricos, instaladores solares y técnicos que buscan asegurar instalaciones eficientes y normativamente correctas.

Haz clic aquí para ver el video completo en nuestro canal de YouTube

¿Tienes dudas sobre los equipos HT Instruments? Habla con un experto de Suconel
