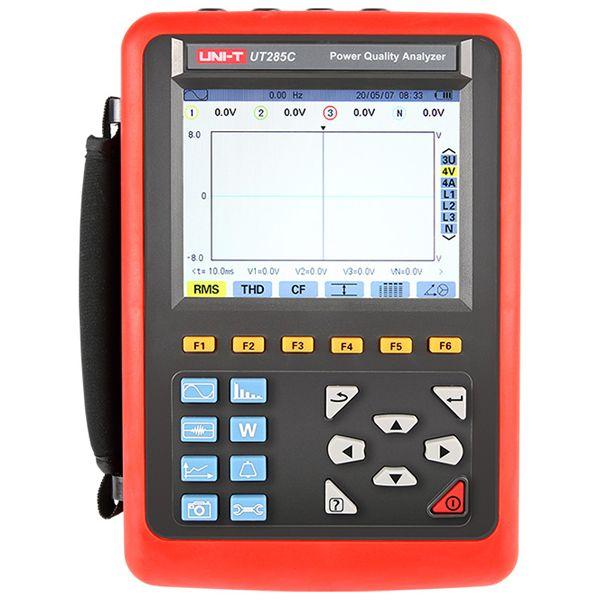

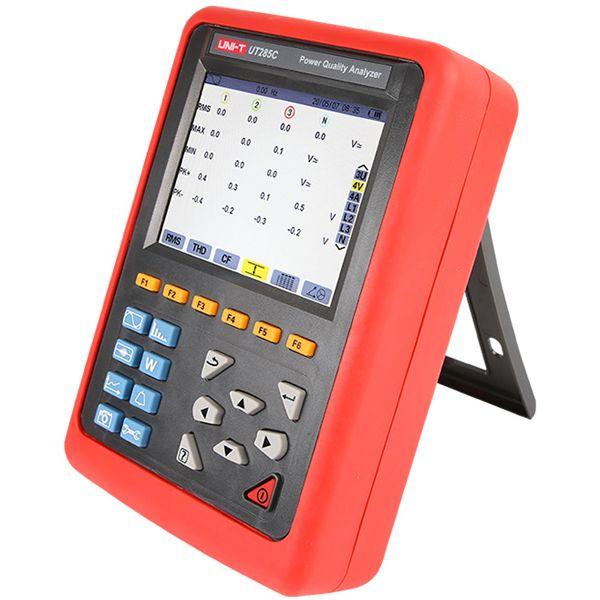

Analizador de Calidad de Energía Trifásico Uni-Trend UT285C

Analizador de Calidad de Energía Trifásico Uni-Trend UT285C, es un avanzado analizador de calidad de energía trifásico, ideal para monitorear y analizar sistemas eléctricos. Ofrece visualización en tiempo real de formas de onda de voltaje y corriente en cuatro canales, y mide valores RMS verdaderos, tanto de tensiones como de corrientes. El dispositivo puede detectar valores máximos de corriente y voltaje, calcular la distorsión armónica total (THD), y evaluar potencias activa, reactiva y aparente por fase y acumuladas.

También mide el factor K del transformador y factores de potencia (PF) y de desplazamiento (DPF). Incorpora una interfaz USB y software para PC, facilitando la transferencia y análisis de datos. Entre sus capacidades adicionales se encuentran la medición de parpadeo de voltaje a corto plazo (PST), desequilibrio trifásico, y la posibilidad de registrar transitorios y alarmas. Su alimentación proviene de una batería de iones de litio recargable, y su diseño robusto y portátil lo hacen adecuado para diversas aplicaciones de campo.

Características

• Visualización de forma de onda en tiempo real (voltaje/corriente de 4 canales)
• Valores RMS verdaderos de tensiones y corrientes
• Valores máximos de corriente y voltaje
• Distorsión armónica total (THD)
• Potencia activa, reactiva y aparente por fase y acumulada
• Factor K del transformador
• Factores de potencia (PF), DPF, cosφ y tanφ
• Parpadeo de voltaje a corto plazo (PST)
• Desequilibrio trifásico
• Interfaz USB y software para PC

Especificaciones del UT285C Analizador de calidad de energía trifásico Uni-Trend

Especificación	UT285C
Tensión fase-neutro RMS real	1,0 V ~ 1000 V	±(0,5% + 5 dígitos)
Tensión entre fases RMS real	1,0 V ~ 2000 V	±(0,5% + 5 dígitos)
Pico de tensión fase a fase	1,0 V ~ 2828 V	±(1,0% + 5 dígitos)
Voltaje DC	1,0 V ~ 1000 V	±(1,0% + 5 dígitos)

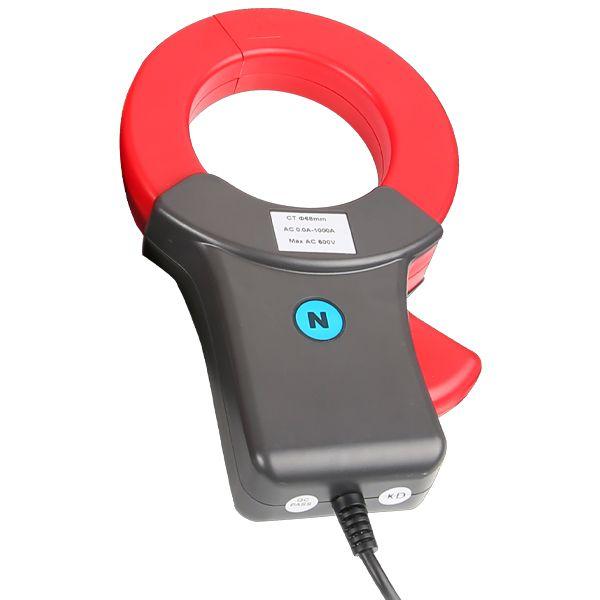

Corriente RMS verdadera	Pinza 008B: 10 mA ~ 10 A (opcional) Pinza 040B: 0,1 A ~ 100 A (opcional) Pinza 068B: 1 A ~ 1000 A Sensor flexible 300F: 10 A ~ 6000 A (opcional)	±(0,5% + 5 dígitos)
Pico de corriente	10 mA ~ 1414 A	±(1,0% + 5 dígitos)
Potencia activa	0,000 W ~ 9999,9 kW (cosφ ≥ 0,8)	±(1% + 3 dígitos)
Potencia reactiva	0,000 VAR ~ 9999,9 kVAR	-
Potencia aparente	0,000 VA ~ 9999,9 kVA	±(1% + 3 dígitos)
Factor de potencia	-1,000 ~ 1,000	-
Energía reactiva	0,000 VARh ~ 9999,9 MVARh	-
Energía aparente	0,000 VAh ~ 9999,9 MVAh	-
Ángulo de fase	-179° ~ 180°	-
Número de canales	4U / 4I
Armónicos	Hasta orden 50, cada fase
Distorsión armónica total	Orden 0 ~ 50
Modo experto	Sí
Registros transitorios	150 conjuntos
Desequilibrio trifásico	Sí
Mínimo / Máximo	Sí
Alarmas	40 tipos de parámetros, hasta 12.800 registros
Diagrama fasorial	Visualización automática
Apagado automático	Sí
Pantalla	LCD
Idioma del menú	Inglés / Chino
Interfaz	USB / Software para PC
