Circuito BMS para 3 celdas 10A BMS3S10A

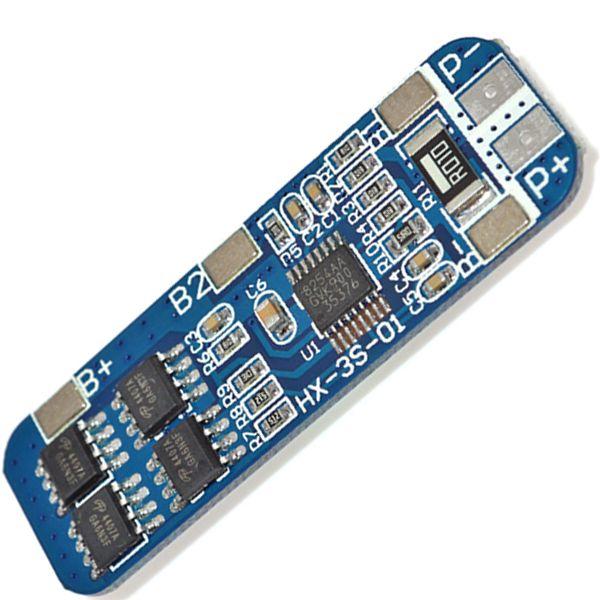

BMS3S10A Sistema de Gestión de Batería 18650 3 Salidas 10A, Este Sistema de Gestión de Batería (BMS) especializado para baterías 18650 supervisa, equilibra y protege eficientemente. Con tres salidas y capacidad de hasta 10 amperios, es ideal para sistemas de almacenamiento de energía, proyectos solares y más. Ofrece protección contra sobrecarga, sobre descarga y cortocircuitos, asegurando un rendimiento seguro y duradero de las baterías. Su aplicación en baterías 18650 garantiza una gestión precisa y óptima de la energía, sistemas de energía portátil y aplicaciones donde se utilicen estas populares celdas recargables. El módulo HX-3S-01 es un protector y balanceador para baterías de litio 18650. Ofrece protección contra sobrecarga y descarga, equilibra celdas y tiene una corriente máxima de trabajo de 10A.

Características

• Balanceador de carga y descarga equilibrado, lo que permite alargar la vida útil de las baterías


• Diseñado para baterías de Litio o Lipo (polímero de Litio)


• Alta precisión y bajo consumo de corriente de reversa


• Protección de sobrecarga, protección de sobre corriente, protección contra cortocircuitos y protección de descarga excesiva

Especificaciones del BMS3S10A Sistema de Gestión de Batería 18650 3 Salidas 10A

• Corriente máxima de descarga 10A


• Tensión de Entrada 12.6 - 13.2 VDC


• Voltaje de detección de sobrecarga 4,25 V a 4,35 V ± 0,05 V por celda


• Sobre voltaje de descarga 2.3 a 3.0 VDC ±0.05 V por celda


• Protección contra descarga excesiva


• Corriente máxima de trabajo 5A-8A


• Corriente transitoria 9A-10A


• Temperatura de funcionamiento -40 °C a 50 °C


• Temperatura de almacenamiento -40 °C a 80 °C


• Corriente de reposo: <6uA


• Resistencia interna: <60 mΩ


• Dimensiones 53 mm x 18 mm x 3.6 mm

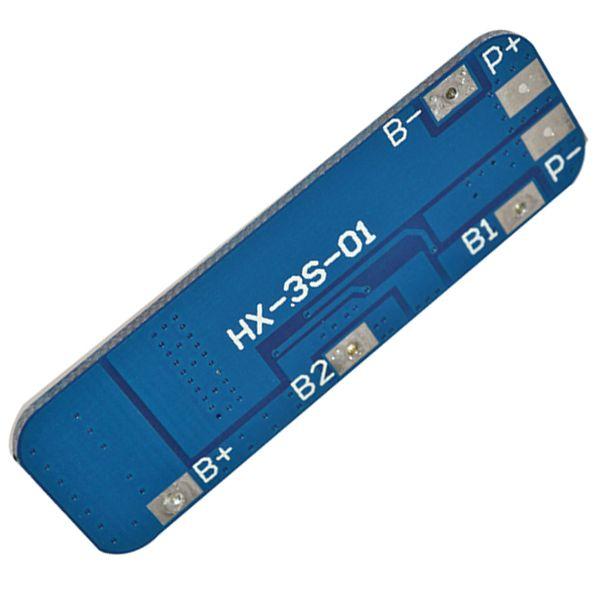

• Conector P+:  Terminal Positiva de Carga y Descarga


• Conector P-: Terminal Negativa de Carga y Descarga


• Conector B+: Terminal de Conexión al Ánodo (Positivo) del Banco de Baterías


• Conector B1: Terminal de Conexión entre las Baterías 1 y 2


• Conector B2: Terminal de Conexión entre las Baterías 2 y 3


• Conector B-: Terminal de Conexión al Cátodo (Negativo) del Banco de Baterías

Documentos:

Datasheet
