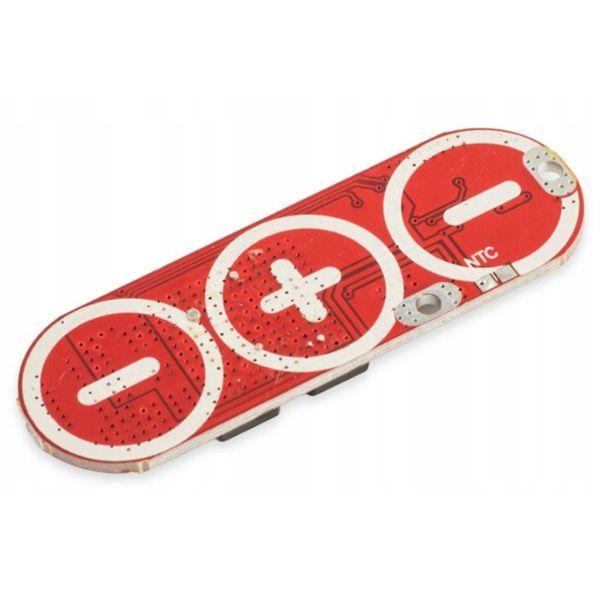

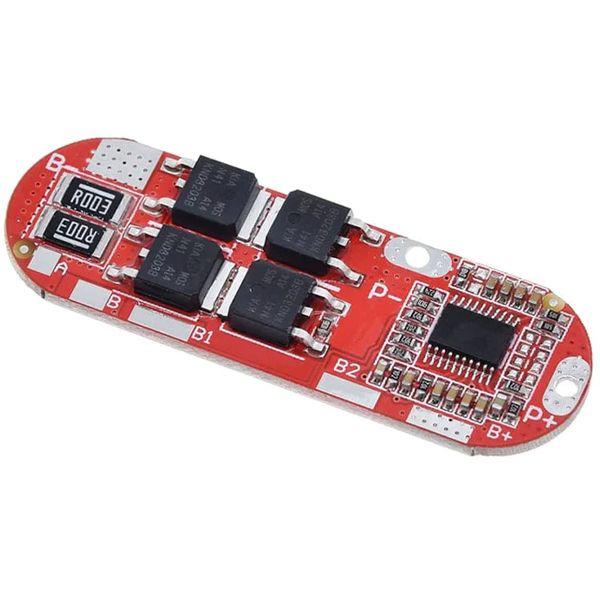

Circuito BMS para 3 celdas 25A BMS3S25A

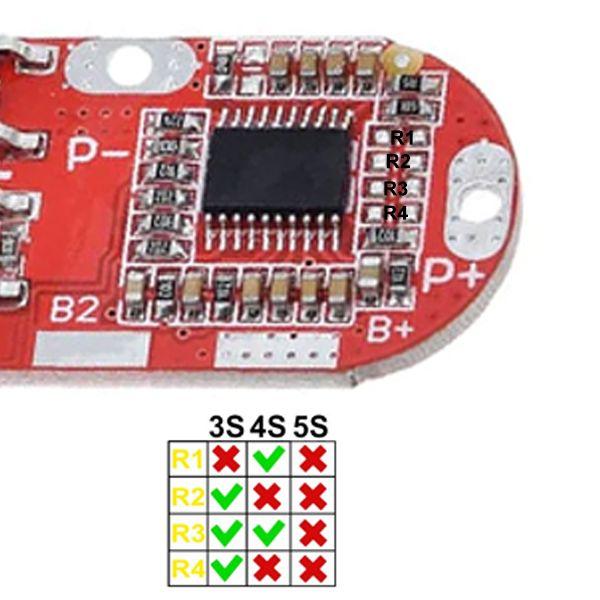

BMS3S25A Sistema de Gestión de Batería 18650 3 Salidas 25A, es un módulo cargador de baterías Li-Ion 18650. Configurable para 3, 4 o 5 salidas, programado por la modificación de la resistencia R1, R2, R3 Y R4. Este BMS, viene configurado por defecto para 3 salidas, y esta desarrollado sobre el controlador BM3451. Tiene la opción de implementar la protección contra el sobrecalentamiento, se debe utilizar un termistor de 10 kΩ (no incluido).

Características

• Diseñado para baterías de Litio o Lipo (polímero de Litio)


• Alta precisión y bajo consumo de corriente de reversa


• Protección de sobrecarga, protección de sobre corriente, protección contra cortocircuitos y protección de descarga excesiva

Especificaciones del BMS3S25A Sistema de Gestión de Batería 18650 3 Salidas 25A

• Voltaje de protección de sobrecarga de celda 4.23 - 4.28V


• Voltaje de recuperación después de la operación de protección de sobrecarga 4,08 - 4,18


• Voltaje de protección de celda de sobredescarga 2.72 - 2.88V


• Voltaje de recuperación después de que se active la protección contra sobredescarga 2.9 - 3.1V


• Umbral de protección de carga/descarga actual 60A


• Protección contra sobrecarga/sobredescarga con retardo de encendido 0,5 - 1,5 s


• Protección contra sobrecalentamiento a través de un termistor (no incluido)


• Protección de circuito abierto


• Protección contra cortocircuitos


• Retardo de encendido de la protección contra cortocircuitos 100 - 600 μS


• Recuperación automática después de la eliminación de cortocircuitos


• Corriente máxima continua de carga/descarga 25A


• Voltaje de carga 21V

Documentos:

Dimensiones y Conexión
