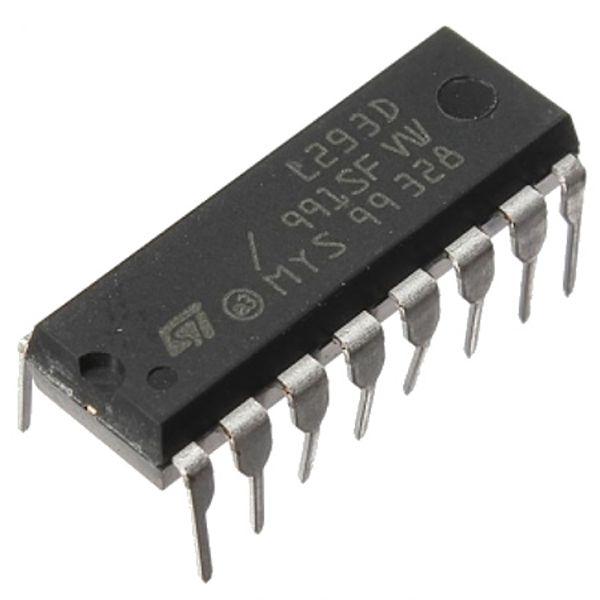

El circuito integrado L293D incluye en su interior 4 drivers o medio puente H. La corriente máxima que el L293D puede manejar es de 600 mA con voltajes desde 4.5 volts a 36 volts, además todas las entradas del circuito Integrado L293D son compatibles con TTL, por lo que pueden manejarse con la mayoría de los microcontroladores y circuitos lógicos del mercado.
La salida de los drivers puede activarse y desactivarse en pares, mediante señales de habilitación. Cuando se presenta un 1 lógico en los pines de habilitación, las señales correspondientes de salida estarán activas y en fase con la señal de entrada. Cuando las entradas de habilitación presentan un estado lógico 0, las salidas se encuentran en estado de alta impedancia.
Gracias a que este circuito integrado es capaz de producir corrientes bidireccionales, es útil en aplicaciones que requieran controlar la dirección de giro y velocidad de motores de DC. Otras de sus aplicaciones son el control de relevadores, motores de paso bipolares, solenoides y cualquier otro dispositivo electrónico de corriente continua que cumpla con las especificaciones eléctricas del dispositivo.
Aplicaciones
- Control de cargas inductivas: Relés, Solenoides, Motores DC, Motores PAP.
- Puentes H.
Especificaciones del Circuito Integrado L293D
- Alimentación 45 a 36 VDC
- Corriente de salida 600mA
- Corriente pico de salida 1 A por canal (no repetitiva)
- Encapsulado DIP de 16 pines
- Alta inmunidad al ruido eléctrico
- Protección contra exceso de temperatura
- Diodos de protección (flyback) incorporados
- Pin para la función habilitador o Enable 2
- Máximo voltaje soportado por los pines Enable 7Vdc
- Protección de sobrecalentamiento
- Rango de temperatura de operación -40°C a +150°C
- Encapsulado: DIP-16
