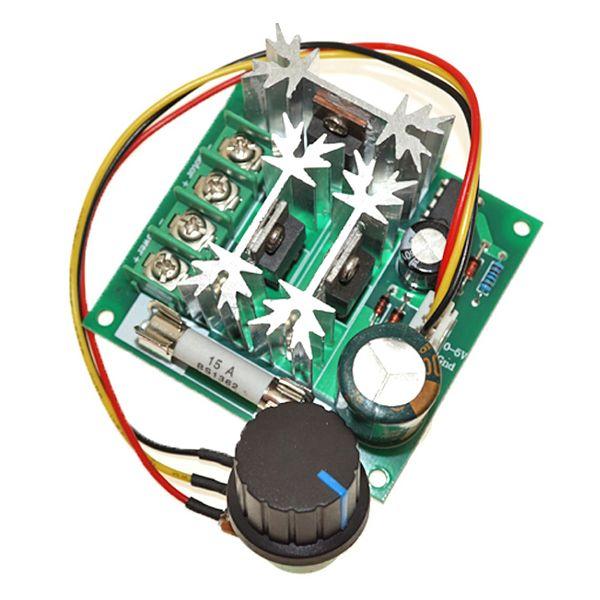

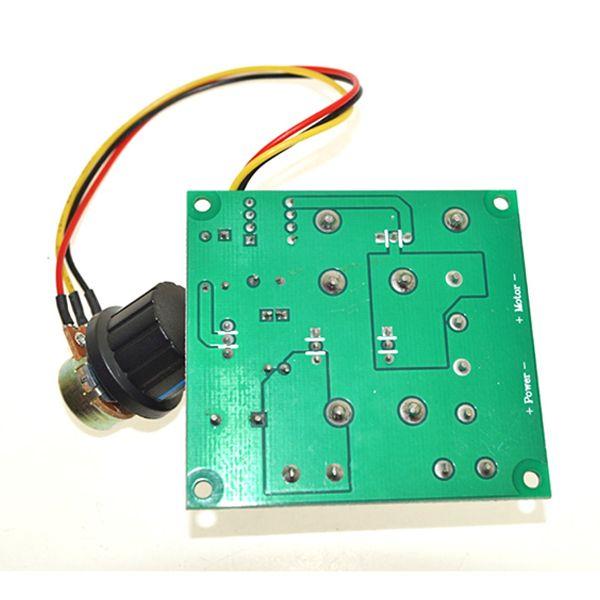

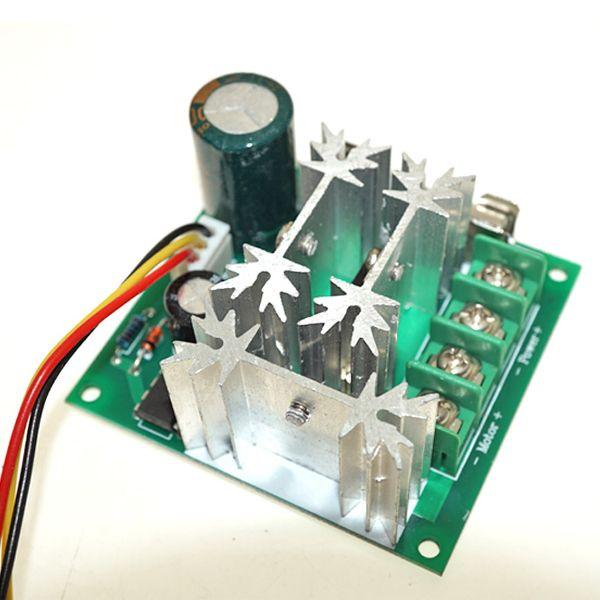

Controlador PWM 15A 6~90Vdc PWM15A, es un variador o convertidor de frecuencia que se encuentran entre la fuente de alimentación eléctrica y los motores eléctricos. Sirven para regular la velocidad de giro de los motores, es un controlador de velocidad de alta eficiencia, alto par y baja radiación de calor, además de ser simple y fácil de usar con un rendimiento estable.
Recordemos que la Modulación por Ancho de Pulso (PWM o
Pulse Width Modulation) es una forma muy eficaz de establecer cantidades intermedias de potencia eléctrica entre la máxima potencia y apagado. Una fuente de alimentación con un interruptor de alimentación simple proporciona potencia solo cuando está activado.
Características
- Cuenta con protección de conexión inversa, contra sobretensión y sobrecarga de fusible estándar de 15A
- Condensador de gran capacidad 100V/470 µF para garantizar estabilidad
- Ciclo de trabajo PWM entre el 10~100%
- Control de potencia entre 0.01~1000W
- Ajuste por potenciómetro de perilla
- Conexión externa para variar la velocidad
- Se puede controlar directamente ingresando una señal de 0-5 V mediante un PLC o un microcontrolador
- Aplicado en regulación de velocidad en motores CC, ventilador con voltaje Dc, atenuación de lámparas, etc.
Especificaciones del Controlador PWM 15A 6~90Vdc PWM15A
- Voltaje de entrada 6~90Vdc
- Control de potencia 0,01~1000W
- Corriente nominal 15A, StandBy 0,005A
- Frecuencia PWM 15 kHz
- Ciclo útil PWM (Duty Cycle) 10~100%
- Voltaje de control de 0~5Vdc
- Potenciómetro de 100KΩ
- Longitud del cable de 200mm
- Orificios de fijación 4 diámetro de 3mm
- Temperatura de funcionamiento -20~125 ℃
- Dimensiones 63mm X 59mm X 29mm
- Peso aproximado 80g
