CONV10 Convertidor de Voltaje 0-10V a Corriente 4-20mA

El CONV10 es un convertidor de voltaje a corriente, transformando señales de 0 a 10V a 4-20mA. Utilizado en sistemas de control industrial, garantiza precisión y compatibilidad con controladores y transmisores. Las señales en corriente reducen interferencias y permiten transmisiones a larga distancia sin pérdida. Incorpora ajustes de corriente mínima y máxima para detectar fallos. Conectado a una fuente de alimentación de 7-30Vdc, el módulo proporciona salida proporcional al voltaje de entrada, ajustable mediante potenciómetros. Sus características incluyen compatibilidad con sistemas de control, facilidad de diagnóstico y precisión del 1%. Compacto y ligero, con dimensiones de 42mm x 21mm x 14mm y un peso aproximado de 8g.

Comprar WhatsApp

SKU:CONV10

Categorías:Novedades

Te gustó este producto, cuéntaselo a todos:

CONV10 Convertidor de Voltaje 0-10V a Corriente 4-20mA, un convertidor de voltaje de 0 a 10 V a una corriente de 4 a 20 mA se usa comúnmente en sistemas de control industrial para convertir señales de voltaje a corriente para su uso en equipos como controladores, transmisores y otros dispositivos.

Debemos recordar que la corriente en un circuito en serie es igual en cualquier punto sin importar la resistencia del cableado, mientras que el voltaje puede variar de extremo a extremo debido a la caída de voltaje en el cableado, esto hace que las señales en corriente sean más precisas desde el instrumento emisor hasta el receptor.

Las señales en corriente son más difíciles de generar que las de voltaje, este módulo te facilita el trabajo con un circuito que incluye un amplificador operacional que convierte una señal de entrada en voltaje a una señal de salida en corriente, además permite regular la corriente mínima y corriente máxima por medio de un par de potenciómetros. Usualmente la corriente mínima se regula a 4mA y la máxima a 20mA, esto es para que el receptor pueda detectar 0mA como una falla del conversor o una ruptura en el cable de transmisión.

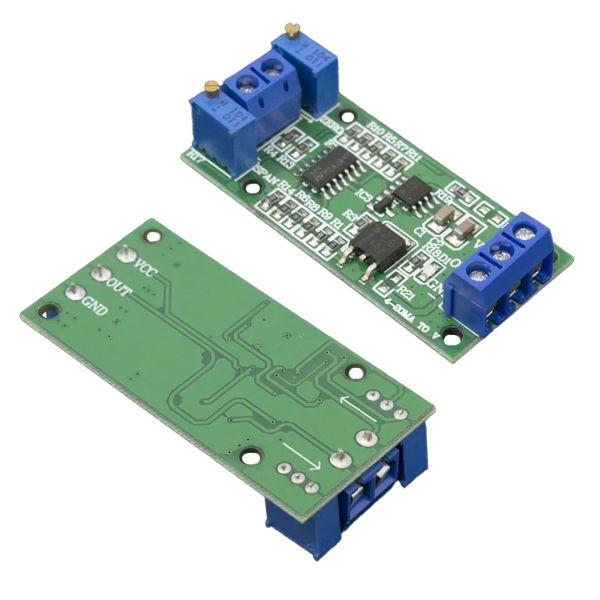

Para utilizar el Conversor basta con conectar una fuente de alimentación a los terminales VCC y GND, el pin OUT generará la señal de salida en corriente proporcional al voltaje de entrada en los pines VIN+ y GND, los potenciómetros sirven para regular la corriente mínima (Potenciómetro al costado de GND) y máxima (Potenciómetro al costado de +VIN).
