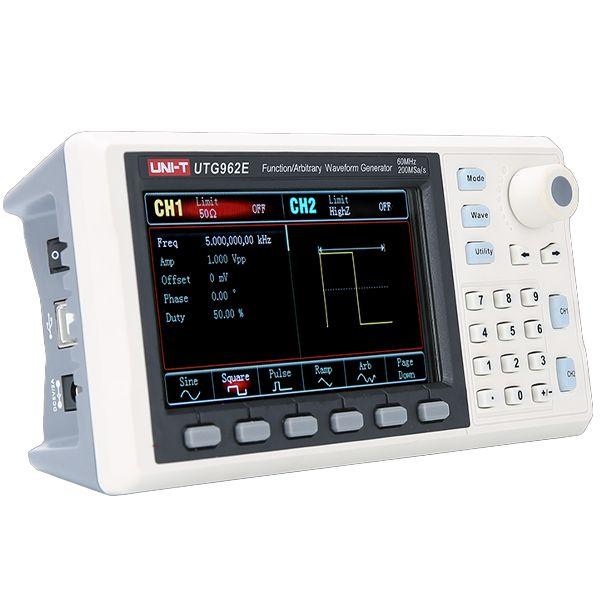

Generador de Funciones Portátil 60MHz Uni-Trend UTG962E

UTG962E Generador de funciones portátil 60MHz Uni-Trend, doble canal con un ancho de banda de 60 MHz y una resolución vertical de 14 bits. Emite señales sinusoidales, cuadradas, triangulares, ruidos y arbitrarias de hasta 10 Vss y también se puede utilizar como contador de frecuencia.

El generador de funciones facilita la prueba de circuitos analógicos y digitales. Utiliza síntesis digital directa (DDS) para generar señales. Las ventajas de este método son señales de salida precisas, estables y de baja distorsión. Puede cambiar la salida de la señal y sincronizarla con una señal TTL.

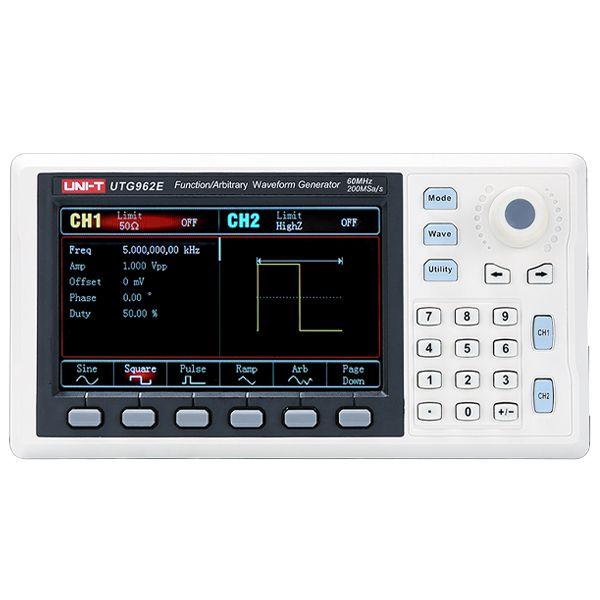

Se maneja mediante una combinación de botones y mandos giratorios. Para cada canal, la pantalla TFT a color iluminada muestra la forma de onda seleccionada y los parámetros en alto contraste.

Características

• Estándar de 2 canales, múltiples señales de forma de onda


• Función de modulación


• 24 formas de onda arbitrarias incorporadas


• Función de barrido


• Pantalla LCD TFL de 4,3 pulgadas

Especificaciones del UTG962E Generador de funciones portátil 60MHz Uni-Trend

• Frecuencia de muestreo de 20 MSa/s


• Amplitud: 1 mVss a 10 Vss a ≥ 10 MHz, 1 mVss a 5 Vss a ≥ 60 MHz


• Formas de onda: sinusoidal, cuadrado, pulso, triángulo, ruido, CC, forma de onda arbitraria


• Modulación: AM, FM, PM, FSK


• Ciclo de trabajo ajustable: 0,01 a 99,99%


• Tiempo de subida: < 16 ns a 1 kHz, 1 Vss


• Desplazamiento de CC: 0 a 3 V


• Función de bamboleo: lineal. logarítmico


• Señales arbitrarias: 24 formas de onda de fábrica, por ejemplo, cardíaca, EEG, monopulso gaussiano, pulso de Gauss, voz


• Resolución: 1 μHz


• Modos de funcionamiento: Salida conmutable/sincronizada, Continuo, Modulación, Bamboleo


• Pantalla TFT a color con una diagonal de 10,92 cm y 480 x 272 píxeles


• Impedancia de salida: 50 Ω


• Manejo a través del teclado


• Puerto USB para comunicación con PC


• Contador de frecuencia de banda ancha, pantalla de 7 dígitos


• Precisión ±51 ppm


• Rango de frecuencia: 100 mHz a 100 MHz


• Entrada: Nivel TTL


• Fuente de alimentación: Voltaje DC: 5V /2 A


• Abm. (ancho x alto x fondo): 172 x 90 x 68

Documentos:

Datasheet, Manual y Software
