Localizador de Cables Uni-Trend UT683KIT

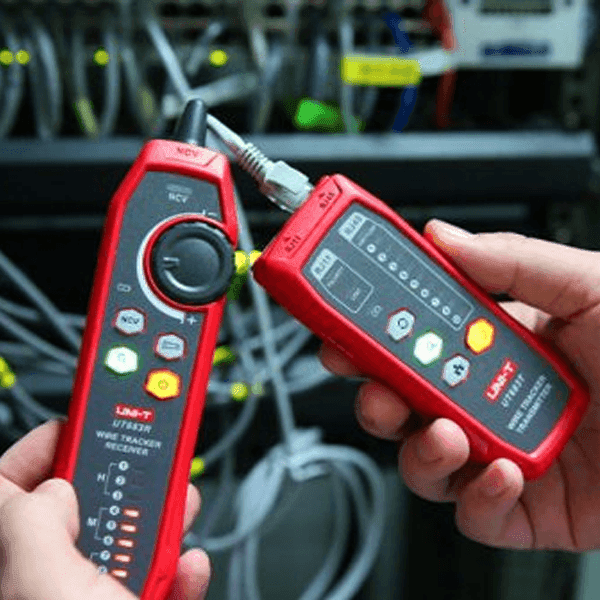

El UNI‑T UT683KIT es un rastreador inteligente de cables que integra un transmisor y un receptor diseñados para la localización, validación y diagnóstico de cables de red, telefonía y conductores metálicos. Su diseño con señal modulada de 125 kHz ofrece una alta inmunidad a interferencias, permitiendo identificar cables de forma rápida y precisa incluso en entornos con múltiples conductores.

El equipo permite detectar fallas como circuitos abiertos, cortocircuitos, polaridad invertida y errores de cableado, además de rastrear puertos activos mediante función Port Flash. Incorpora función NCV para detección de voltaje CA, linterna integrada, control de sensibilidad y compatibilidad con auriculares en ambientes ruidosos. Gracias a su batería recargable y largo alcance, el UT683KIT es una herramienta confiable para técnicos de redes, telecomunicaciones y sistemas de corriente débil.

Aplicaciones Principales

• Localización y seguimiento de cables de red RJ45 en cableado estructurado.
• Identificación de líneas telefónicas RJ11 en paneles y canalizaciones.
• Diagnóstico de fallas en instalaciones de telecomunicaciones.
• Rastreo de cables metálicos y conductores no energizados.
• Mantenimiento e instalación de sistemas de corriente débil.

Características Principales

• Rastreo inteligente de cables con alta resistencia a interferencias.
• Identificación automática de circuito abierto, corto y polaridad.

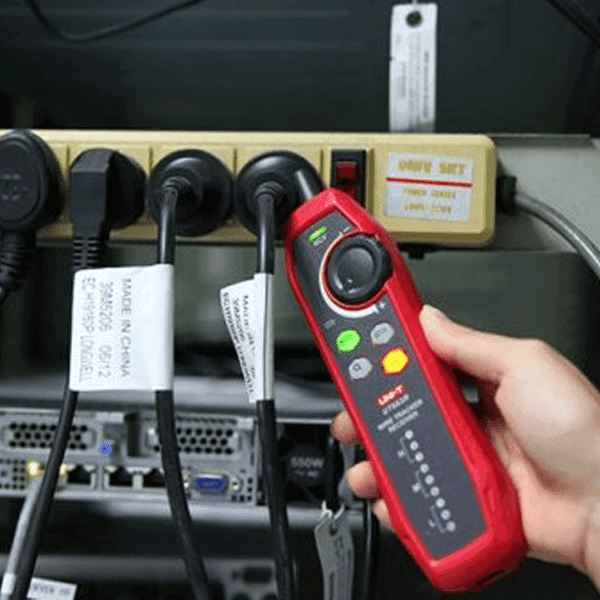

• Función NCV para detección de voltaje AC superior a 40 V.
• Rastreo de puertos activos mediante señal de parpadeo (Port Flash).
• Batería recargable con indicador de batería baja.

Especificaciones Técnicas

• Modelo: UT683KIT

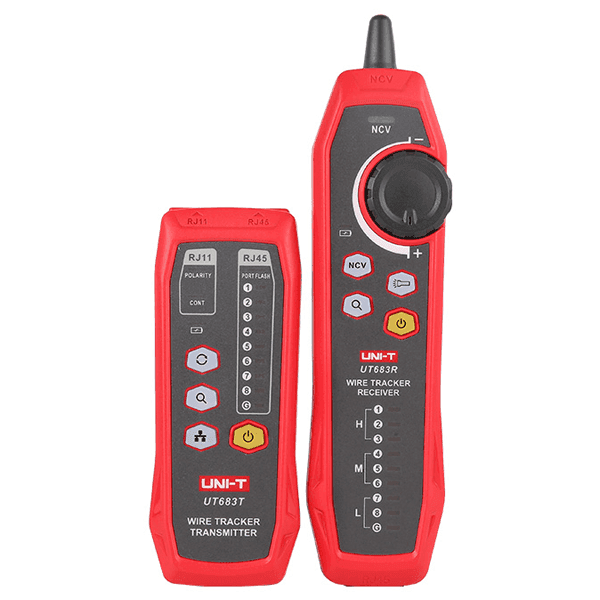

• Tipo: Rastreador de cables (Transmisor + Receptor)
• Fuente de alimentación: Batería recargable Li‑ion 3.7 V
• Capacidad de batería: 1050 mAh
• Modo de señal: Señal modulada, portadora de 125 kHz
• Distancia de rastreo (modo desconectado): ≥3000 m
• Distancia de rastreo en red activa: ≥100 m
• Pruebas RJ11: circuito abierto, corto, polaridad, señal de timbrado
• Pruebas RJ45: correcto, corto, abierto, cable cruzado
• Función NCV: detección de voltaje CA >40 V
• Conector para auriculares: 3.5 mm
• Tiempo de operación del transmisor: >8 horas
• Tiempo de operación del receptor: >5 horas
• Temperatura de operación: -10 °C a 50 °C
• Humedad de operación: 20 % a 75 % RH
• Dimensiones del transmisor: 130 × 51 × 28 mm
• Dimensiones del receptor: 197 × 48 × 34 mm
• Peso del transmisor: aprox. 95 g
• Peso del receptor: aprox. 127 g
• Certificaciones: CE, UKCA
• Accesorios incluidos: cable USB, cable RJ45, cable RJ11, cable RJ11 con caimanes, manual y estuche
