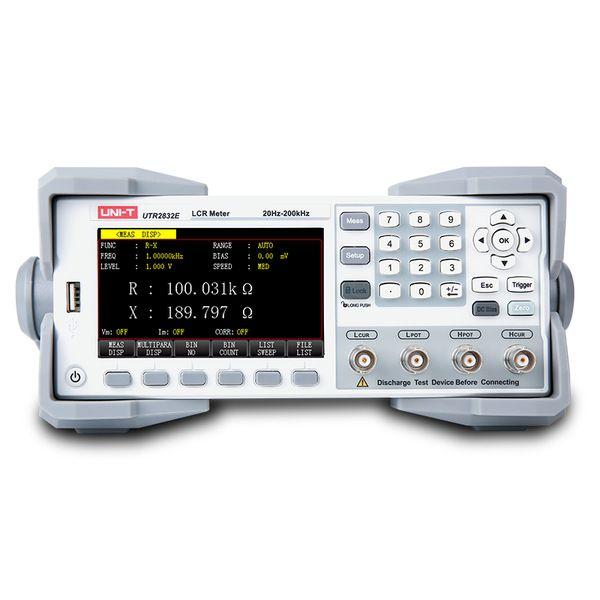

Medidor LCR Digital de Banco 20–100KHz Uni-Trend UTR2830E

El UTR2830E de UNI-T es un medidor LCR de nueva generación para componentes electrónicos de baja frecuencia, con punto de frecuencia continuo entre 20 Hz y 100 kHz (±0,02 %), resolución mínima de 100 mHz y exactitud básica de 0,05 % en LCRZ. Mide L, C, R, |Z|, D, Q, |Y|, G, X, θd, θr, RDC, Vm, Im y Δ%, con nivel de señal AC ajustable de 10 mVrms a 2 Vrms, corriente de 100 µArms a 20 mArms y resistencia interna seleccionable de 30 Ω, 50 Ω o 100 Ω. Ofrece tres velocidades (12,5 / 83 / 167 ms), comparador de 10 BIN con salida por HANDLER, barrido por lista de 201 puntos, corrección de circuito abierto, cortocircuito y carga, retardo de disparo programable y almacenamiento interno de 100 configuraciones. El UTR2830E incluye garantía de 3 años en el equipo principal y 1 año en accesorios.

Aplicaciones

• Aseguramiento de calidad en línea de producción, con clasificación automática vía interfaz HANDLER
• Inspección de entrada y salida de componentes pasivos: condensadores, inductores, núcleos magnéticos, resistencias y transformadores
• Evaluación de parámetros de impedancia en dispositivos piezoeléctricos, ensambles chip y componentes de red
• Caracterización de circuitos impresos, relés, cables y baterías
• Laboratorios de enseñanza e I+D en electrónica, con lectura de doble y múltiple parámetro en pantalla
• Producción automatizada: control remoto por RS232, LAN y USB con salida de datos CSV/BMP

Características principales

• Frecuencia máxima de prueba: 100 kHz (20 Hz–100 kHz, punto de frecuencia continuo, ±0,02 %)
• Exactitud básica: LCRZ 0,05 %; DCR 0,1 %
• Velocidad de prueba: 12,5 ms (rápida), 83 ms (media), 167 ms (lenta)
• Pantalla TFT-LCD de 4,3" (480×272) con panel de operación simplificado
• Función DCR y prueba concurrente L-RDC
• Resistencia interna seleccionable: 30 Ω / 50 Ω / 100 Ω (ISO OFF) y 100 Ω (ISO ON)
• Clasificación en 10 BIN (BIN1–BIN9, NG, AUX) con conteo y juicio PASS/FAIL
• Barrido por lista de hasta 201 puntos de frecuencia, tensión o corriente AC
• Corrección de cero: circuito abierto, cortocircuito y carga
• Interfaces múltiples: RS232, HANDLER, USB Host, USB Device y LAN
• Interruptor de encendido por software y captura de pantalla con una sola tecla

Especificaciones técnicas

Modelo	UTR2830E
Frecuencia de prueba	20 Hz a 100 kHz (±0,02 %), punto de frecuencia continuo
Resolución mínima de frecuencia	100 mHz
Exactitud	LCRZ 0,05 % | DCR 0,1 %
Dígitos de lectura	6 dígitos
Velocidad máxima de medición	80 lecturas/s (12,5 ms por medición)
Nivel de señal AC	10 mVrms a 2 Vrms (resolución 10 mV)
Corriente de señal de prueba	100 µArms a 20 mArms (resolución 0,1 mA)
Nivel DC	1 V
Polarización DC (DC bias)	No disponible en este modelo
Resistencia interna AC	ISO ON: 100 Ω | ISO OFF: 30 Ω / 50 Ω / 100 Ω
Resistencia interna DCR	100 Ω
Parámetros de medición	L, C, R, |Z|, D, Q, |Y|, G, X, θd, θr, RDC, Vm, Im, Δ%
Rango de visualización	R, X, |Z|: 0,00001 Ω a 99,9999 MΩ | L: 0,00001 µH a 99,9999 kH | C: 0,00001 pF a 9,99999 F
Comparador	10 BIN (BIN1–BIN9, NG, AUX), conteo BIN, PASS/FAIL con LED frontal
Barrido por lista	201 puntos (frecuencia, tensión AC, corriente AC, DC bias)
Modo de disparo	Interno, manual, externo y por bus
Almacenamiento	Interno: 100 configuraciones y resultados de 201 pruebas | USB: setup, BMP, CSV
Interfaces	RS232 | HANDLER | USB Host | USB Device | LAN
Pantalla	TFT LCD 4,3" 480×272
Alimentación	AC 220/110 V
Dimensiones (An × Al × Prof)	350 × 215 × 88 mm
Peso	4,65 kg
Accesorios incluidos	Cable de poder, cable RS232C, cable USB, placa de cortocircuito, accesorio de prueba 0 m, pinza de prueba 1 m, 2 fusibles de repuesto, certificado de calibración
Garantía	3 años equipo principal | 1 año accesorios
