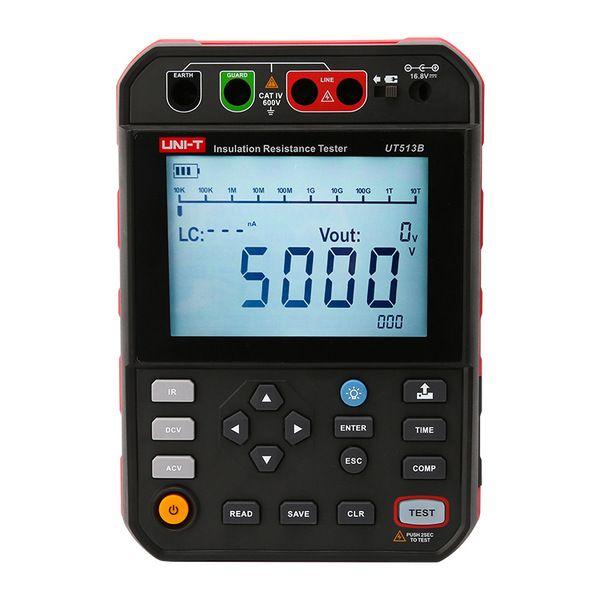

Megóhmetro digital 5 KV Uni-Trend UT513B

El UT513B mide resistencia de aislamiento hasta el rango de teraohmios: en 5000 V ofrece 5,00 MΩ–49,9 GΩ con ±(5 %+5), 50,0 GΩ–499 GΩ con ±(15 %+20) y hasta 2,00 TΩ como valor de referencia, con corriente de cortocircuito de aproximadamente 3,5 mA. Los índices PI (índice de polarización) y DAR (relación de absorción dieléctrica) se calculan automáticamente, y el temporizador registra el tiempo de prueba hasta 99 min 59 s. La función de monitoreo vigila la tensión del objeto medido y el estado de descarga: por encima de 36 V se bloquea la prueba para proteger al operador y al instrumento. Mide además tensión DC de 30 a 1000 V y AC de 30 a 750 V con ±(3 %+5). El UT513B se entrega con puntas de prueba roja, negra y verde, cable USB para análisis en PC, cargador, batería de litio y correa de transporte.

Aplicaciones

• Empresas de generación, transmisión y distribución de energía: pruebas de aislamiento en transformadores, generadores y celdas
• Mantenimiento predictivo de motores y devanados mediante índices PI y DAR
• Telecomunicaciones y centros de datos: verificación de aislamiento en acometidas y tableros
• Instalación y mantenimiento electromecánico: ensayo dieléctrico de cables de media y alta tensión
• Industria petrolera, minera y meteorológica: diagnóstico de aislamiento en campo con batería recargable
• Departamentos de suministro eléctrico industrial: registro y trazabilidad de hasta 999 mediciones descargables a PC

Características principales

• Tensión de salida de hasta 5 kV: rangos de 250 V, 500 V, 1000 V, 2500 V y 5000 V
• Medición automática de PI (índice de polarización) y DAR (relación de absorción dieléctrica)
• Visualización automática de corriente de fuga
• Tensión escalonada: pasos del 10 % de cada rango, ajustable entre 50 % y 120 % del rango
• Función de comparación de resistencia y medición con temporizador (0 s a 99 min 59 s)
• Almacenamiento de 999 juegos de datos y análisis por software de PC vía cable USB
• Descarga automática del objeto medido al finalizar la prueba
• Función de monitoreo: bloquea la prueba si la tensión presente supera 36 V
• Alarma de salida de alta tensión y protección anti-conexión errónea (Anti-Misplug)
• Batería de litio recargable de 14,8 V y 5200 mAh
• Categoría de sobretensión CAT IV 600 V

Especificaciones técnicas

Modelo	UT513B
Tensiones de salida	250 V | 500 V | 1000 V | 2500 V | 5000 V
Exactitud de visualización de tensión	±(10 % lectura + 10 V)
Exactitud de salida	+(0 % a 20 %)
Resistencia de aislamiento en 250 V	0,25 MΩ–2,49 GΩ: ±(5 %+5) | 2,50 GΩ–24,9 GΩ: ±(10 %+10) | 25,0 GΩ–100 GΩ: referencia
Resistencia de aislamiento en 500 V	0,50 MΩ–4,99 GΩ: ±(5 %+5) | 5,00 GΩ–49,9 GΩ: ±(10 %+10) | 50,0 GΩ–200 GΩ: referencia
Resistencia de aislamiento en 1000 V	1,00 MΩ–9,99 GΩ: ±(5 %+5) | 10,0 GΩ–99,9 GΩ: ±(10 %+10) | 100 GΩ–400 GΩ: referencia
Resistencia de aislamiento en 2500 V	2,50 MΩ–24,9 GΩ: ±(5 %+5) | 25,0 GΩ–249 GΩ: ±(15 %+10) | 250 GΩ–1,00 TΩ: referencia
Resistencia de aislamiento en 5000 V	5,00 MΩ–49,9 GΩ: ±(5 %+5) | 50,0 GΩ–499 GΩ: ±(15 %+20) | 500 GΩ–2,00 TΩ: referencia
Corriente de cortocircuito	0,01 nA–3,5 mA (aprox. 3,5 mA)
Tensión DC	30–1000 V DC: ±(3 %+5)
Tensión AC	30–750 V AC (50/60 Hz): ±(3 %+5)
Medición de PI y DAR	Sí
Temporizador	0 s a 99 min 59 s (registro automático)
Almacenamiento de datos	999 juegos
Interfaz de datos	USB (transmisión a PC)
Bluetooth	No disponible (exclusivo del UT513C)
Apagado automático	Aprox. 15 minutos
Categoría de sobretensión	CAT IV 600 V
Alimentación	Batería de litio 14,8 V / 5200 mAh
Dimensiones (L × An × Prof)	238 × 166 × 90,5 mm
Peso	Aprox. 1800 g (con batería)
Color	Negro + rojo
Accesorios incluidos	Manual ×1, puntas de prueba roja/negra/verde ×3, cable USB ×1, cargador ×1, batería de litio ×1, correa de transporte ×1 (base de carga opcional)
