Módulo Display 8 Dígitos 7 Segmentos MX7219

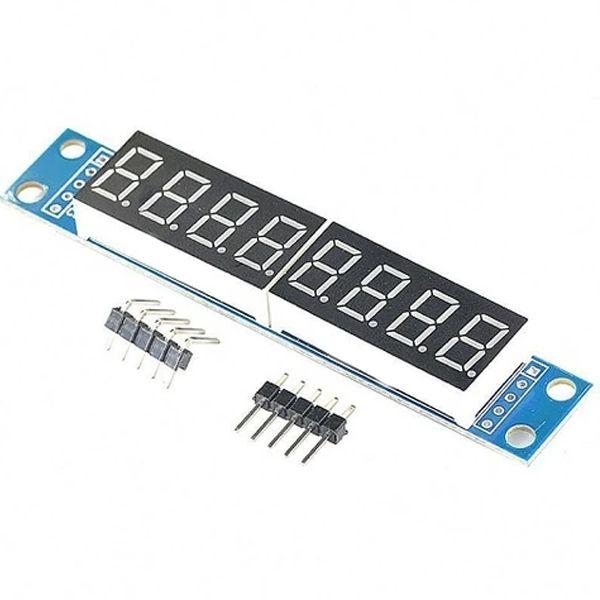

Módulo Display 8 Dígitos 7 Segmentos MX7219, desarrollado a partir del circuito integrado MAX7219 que es controlador de matrices LEDs y display de 7 segmentos, incluye 2 displays concatenados de 4 dígitos para su directa programación por medio de un microcontrolador, arduino o otros sistemas de desarrollo permitiendo visualizar hasta 8 caracteres codificados mediante el uso del protocolo de comunicación serial similar al SPI..

Características

• Interfaz serial de cuatro cables permitiendo conectar todos los sistemas de desarrollo más comunes


• Incluye un modo de ahorro de bajo consumo de 150μA


• Permite al usuario mostrar datos de 1-8 bits


• Control  individual de segmento LED


•  PCB con cuatro perforaciones para una fijación segura


• Selección de dígitos decodificados / no decodificados

Especificaciones del Módulo Display 8 Dígitos

• Voltaje de Operación 3.3~5Vdc


• Corriente de Operación Máxima 150 mA


• Iluminación de los display color Rojo


• Display cátodo común


• Interfaz serial Similar a SPI de 10 Mhz


• Control Mediante 3 Pines/Señales DIN, CS, SCK


• Dimensiones del módulo 82mm X 15mm X 8mm


• 4 perforaciones con un diámetro de 3.5mm


• Contenido PCB, 1 header 90° 5 pines y 1 header 45° de 5 pines
