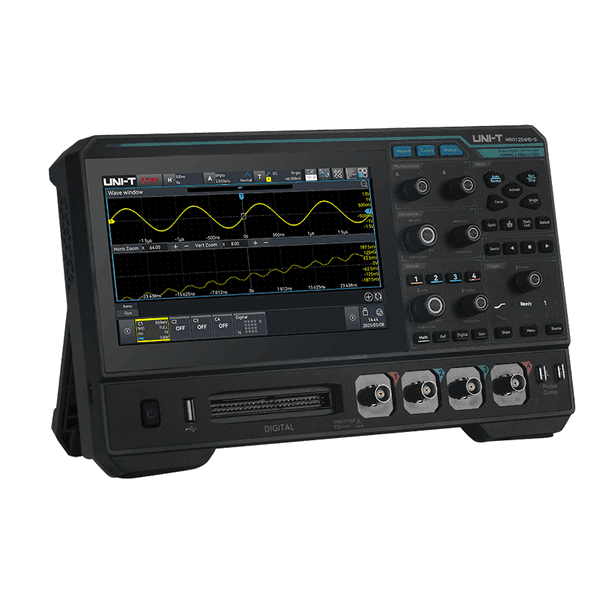

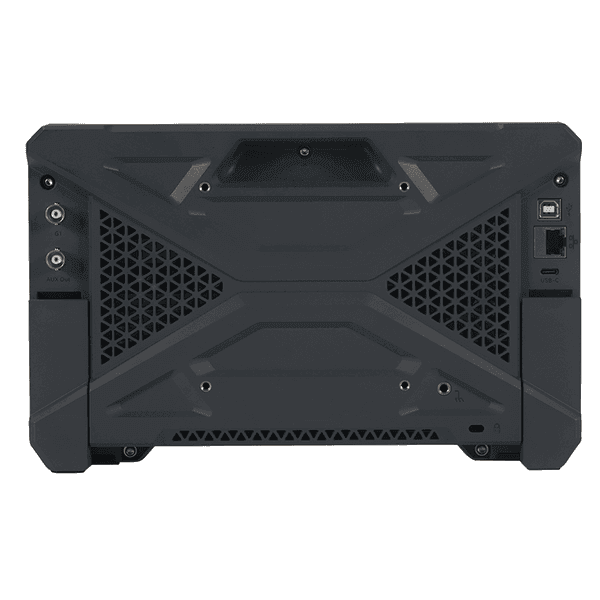

El MSO1154HD de UNI-T es un osciloscopio de señal mixta de la serie MSO1000HD, con ancho de banda de 150 MHz, 4 canales analógicos y 16 canales digitales integrados. Ofrece una tasa de muestreo en tiempo real de 2.5 GSa/s y una profundidad de memoria de hasta 100 Mpts, ideal para depuración de sistemas digitales y analógicos, diseño electrónico y control de calidad en manufactura.
El osciloscopio UNI-T MSO1154HD combina 4 canales analógicos y 16 canales digitales en un solo instrumento de señal mixta, permitiendo correlacionar señales analógicas y digitales de forma simultánea. Cuenta con una tasa de muestreo en tiempo real de 2.5 GSa/s, memoria de hasta 100 Mpts y una tasa de captura de forma de onda de hasta 1,000,000 wfms/s gracias a la tecnología Ultra Phosphor 3.0, que además representa la intensidad de la señal mediante 256 niveles de escala de grises. Incorpora resolución vertical ampliada de 16 bits, combinando un ADC de 12 bits con la técnica ERES de 4 bits adicionales, lo que mejora la fidelidad de las mediciones. Dispone de 56 tipos de mediciones automáticas, estadísticas y gráficos de tendencia, además de decodificación de protocolos embebidos (UART, I2C, SPI) y automotrices (CAN, CAN-FD, LIN), así como de audio. Es apto para laboratorios educativos, desarrollo de firmware, diseño de hardware y diagnóstico automotriz.
| Modelo | MSO1154HD |
| Ancho de banda | 150 MHz |
| Canales analógicos | 4 |
| Canales digitales | 16 |
| Tasa de muestreo en tiempo real | 2.5 GSa/s |
| Profundidad de memoria máxima | 100 Mpts |
| Tasa de captura de forma de onda | 1,000,000 wfms/s |
