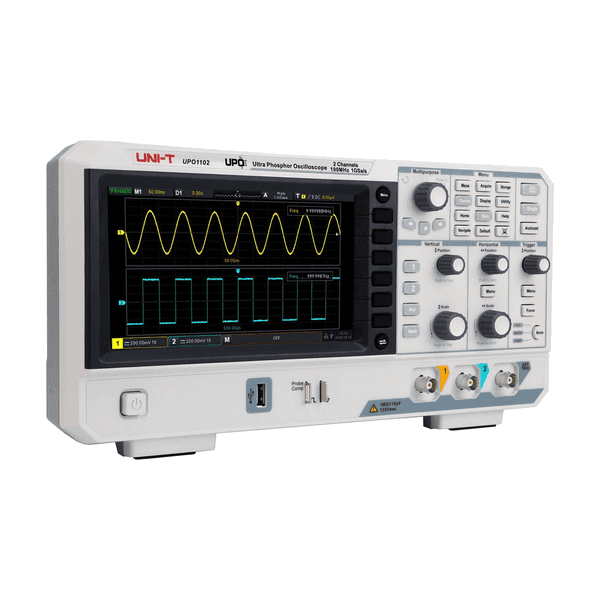

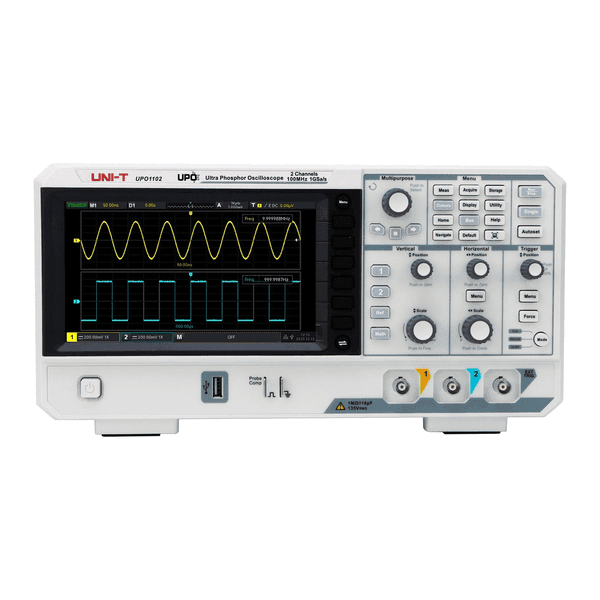

Osciloscopio digital 100 MHz 2CH 1GSa/s 56Mpts Uni-Trend UPO1102

El UPO1102 de UNI-T es un osciloscopio digital de almacenamiento de 2 canales que combina 100 MHz de ancho de banda con 1 GSa/s de muestreo en tiempo real y 56 Mpts de memoria, lo que permite capturar ciclos de conmutación completos y secuencias de protocolos largas sin perder resolución temporal. Su motor Ultra Phosphor 2.0, con gradación de intensidad de 256 niveles y una tasa de captura de hasta 100.000 wfms/s (500.000 wfms/s en modo Fast Acquire), revela violaciones de integridad de señal difíciles de ver en osciloscopios convencionales. Incorpora 36 mediciones automáticas, un contador de frecuencia de hardware de 6 dígitos, un voltímetro digital DVM True RMS independiente y análisis FFT mejorado de 1 Mpts con cinco funciones de ventana. Los tres decodificadores de bus estándar (RS-232/UART, I2C, SPI), el control remoto vía navegador web y la automatización SCPI sobre LAN lo hacen adecuado tanto para bancos de enseñanza como para producción y servicio técnico.

Aplicaciones

• Laboratorios de enseñanza: despliegue en múltiples estaciones con un osciloscopio real de 2 canales por banco, a precio accesible
• Sistemas embebidos: depuración de buses de baja velocidad mediante los tres decodificadores seriales estándar (RS-232/UART, I2C, SPI)
• Servicio técnico y reparación: identificación de violaciones de integridad de señal gracias a la tecnología Ultra Phosphor 2.0 con gradación de 256 niveles
• Validación de fuentes de alimentación: análisis de conmutación con ancho de banda de 100 MHz, acorde al rango de frecuencias de conmutación típico
• Pruebas de producción: integración en líneas de producción montadas en rack mediante control SCPI sobre LAN
• Investigación de EMI: análisis correlacionado en el tiempo con FFT de 1 Mpts y cinco funciones de ventana

Características principales

• 100 MHz de ancho de banda, 2 canales, con 1 GSa/s de tasa de muestreo en tiempo real
• 56 Mpts de profundidad de memoria, para capturar ciclos de conmutación completos y secuencias de protocolo largas
• Tasa de captura de forma de onda de 100.000 wfms/s (500.000 wfms/s en modo Fast Acquire), con Ultra Phosphor 2.0 y gradación de intensidad de 256 niveles
• FFT mejorada de 1 Mpts para análisis en el dominio de la frecuencia con ajuste de frecuencia
• Módulo DVM independiente: voltímetro digital True RMS AC/DC dedicado
• Contador de frecuencia por hardware de 6 dígitos
• 3 decodificadores de bus serial de fábrica: RS-232/UART, I2C y SPI
• 36 mediciones automáticas de tiempo, tensión, frecuencia y estadísticas
• Múltiples tipos de disparo: flanco, ancho de pulso, video, pendiente, runt y sobreamplitud
• Control remoto por navegador web, desde cualquier PC o dispositivo móvil
• Automatización SCPI + LAN (Standard Command for Programmable Instruments sobre LAN)

Especificaciones técnicas

Modelo	UPO1102
Tasa de captura de forma de onda (adquisición estándar)	100.000 wfms/s
Tasa de captura de forma de onda (Fast Acquire)	500.000 wfms/s
Impedancia de entrada	1 MΩ
Escala vertical (1 MΩ)	500 μV/div a 20 V/div
Mediciones automatizadas	36
Protocolos de bus (estándar)	RS-232 | UART | I2C | SPI
Decodificadores de protocolo	3
Parámetros de medición	36
Puntos de FFT	1 Mpts
Contador de frecuencia	6 dígitos
Voltímetro digital (DVM)	4 dígitos
Tamaño de pantalla	7 pulgadas
Tipo de pantalla	TFT LCD

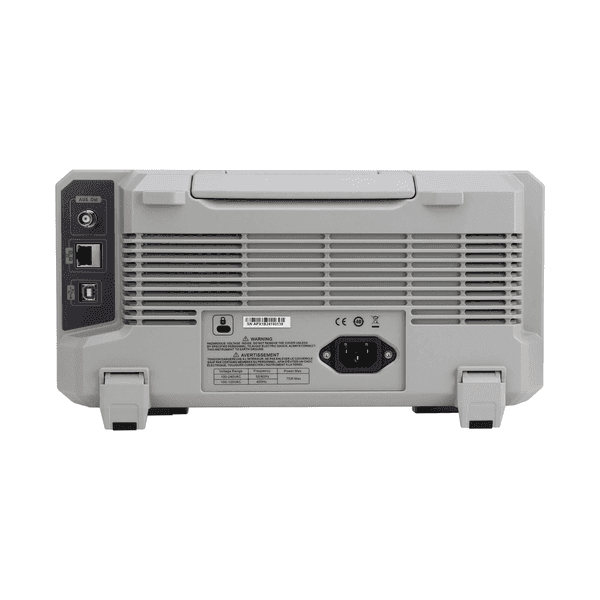

Interfaces	USB-Host | USB-Device | LAN | EXT Trig | AUX
Temperatura de operación	0 °C a 40 °C
Dimensiones (An × Al × Prof)	336 × 164 × 105 mm
Peso	2,5 kg
Garantía	3+2 años
Certificaciones	CE
