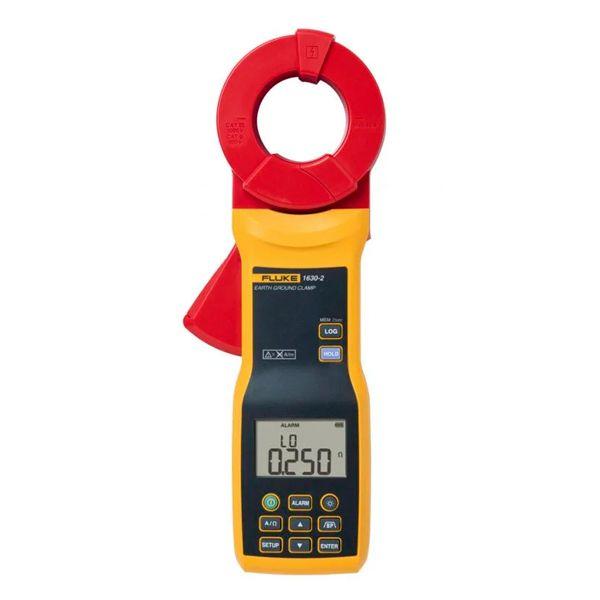

Pinza De Resistencia De Tierra Fluke F1630-2FC

Pinza De Resistencia F1630-2FC permite revisar la puesta a tierra de los componentes de equipos en espacios de difícil acceso, incluidas áreas en interiores o completamente pavimentadas donde no se permiten picas en pruebas auxiliares de conducción. Permanezca en línea: identifique la resistencia de bucle a tierra sin la necesidad de desconectar y volver a conectar al sistema el electrodo de puesta a tierra.

El comprobador de Resistencia Fluke F1630-2FC es una pinza de resistencia de tierra sin picas 1630-2 FC es el tipo de herramienta resistente y de alta calidad que espera de Fluke. La resistente mordaza de la pinza permanece alineada y calibrada aun en entornos industriales en servicio.

Comprobación sin picas

La pinza 1630-2 FC mide las resistencias de los bucles de puesta a tierra para sistemas con múltiples puestas a tierra mediante la mordaza doble de la pinza. Esta técnica de prueba elimina la necesidad de realizar la peligrosa y engorrosa actividad de desconectar puestas a tierra paralelas, como así también el proceso de encontrar ubicaciones adecuadas para picas de prueba auxiliares. También puede llevar a cabo comprobaciones de puesta a tierra en lugares donde anteriormente era difícil: en el interior de edificios, postes de electricidad o cualquier otro lugar en el que no pueda acceder al suelo para colocar picas de prueba auxiliares.

Sistema inalámbrico  Sistema inalámbrico

La 1630-2 FC es compatible con el sistema inalámbrico Fluke Connect (puede que no se encuentre disponible en todas las regiones). Fluke Connect conecta la pinza con una aplicación de su smartphone o tableta de manera inalámbrica. La aplicación muestra las mediciones de resistencia de tierra en su pantalla de smartphone o tablet. Puede guardar estas mediciones, la ubicación GPS de su teléfono y las imágenes en el almacenamiento en la nube Fluke Connect y compartirlas con su equipo.

Características

Especificaciones Pinza De Resistencia F1630-2FC

Especificaciones eléctricas
Tensión máxima a tierra	1.000 V
Tipo de batería	AA alcalina IEC/EN LR6 (x4)
Duración de la pila	Más de 15 horas*
* En modo de medición de resistencia de tierra, con retroiluminación y modo RF desactivados
Rango de frecuencia	40 Hz a 1 kHz
Protección de entradas	IEC/EN 60529: IP30 con mordaza cerrada
LCD	Lectura digital	9999 conteos
	Frecuencia de actualización	4 por segundo
Temperatura de trabajo	-10 °C a + 50 °C
Temperatura de almacenamiento	-20 °C a + 60 °C
Humedad de funcionamiento	Sin condensación (<10 °C) (<50 °F)
	≤90% RH (de 10 °C a 30 °C [50 °F a 86 °F])
	≤75% RH (de 30 °C a 40 °C [86 °F a 104 °F])
	≤45% RH (de 40 °C a 50 °C [de 104 °F a 122 °F])
	(sin condensación)
Altitud de trabajo	2000 m (6561 pies)
Altitud de almacenamiento	12 000 m (39 370 pies)
Temperatura de referencia	23 °C ±5 °C (73 °F ±9 °F)
Coeficiente de temperatura	0,15% X (precisión especificada)/ °C (<18 °C o >28 °C [<64,4 °F o >82,4 °F])
Indicación de sobrecarga	OL
Capacidad de registro de datos	Mínimo de 32 760 mediciones
Intervalo de registro de datos	1 segundo a 59 minutos y 59 segundos
Especificación de lectura en pantalla con resistencia de bucle estándar
Entrada (Ω)	Mínimo	Máximo
0,474	0,417	0,531
0,5	0,443	0,558
="10"	9,55	10,45
="100"	="96"	="104"

Otras Especificaciones

Seguridad
General	IEC/EN 61010-1: Grado de contaminación 2 IEC/EN 61557-1
Medida	IEC/EN 61010-2-032: CAT IV 600 V / CAT III 1000 V
Pinza amperimétrica para mediciones de corrientes de fuga	IEC/EN 61557-13: Clase 2, ≤30 A/m
Resistencia a tierra	IEC/EN 61557-5
Efectividad de mediciones thepProtective	IEC/EN 61557-16
Compatibilidad electromagnética (CEM)	Internacional	IEC/EN 61326-1: Entorno electromagnético portátil
		CISPR 11: Grupo 1, Clase B, IEC/EN 61326-2-2
	Corea (KCC)	Equipo de Clase A (equipo de comunicación y difusión industrial)
	EE. UU. (FCC)	47 CFR 15 subsección B. Este producto se considera un dispositivo exento según la cláusula 15.103
Radio inalámbrica
Rango de frecuencia	2412 MHz a 2462 MHz
Potencia de salida	<10 mW
Certificación de radiofrecuencia	FCC ID:T68-FBLE IC:6627A-FBLE
Especificaciones generales
Tamaño del conductor	40 mm (1,57 in.) aproximadamente
Dimensiones (L. x An. x Al.)	283 x 105 x 48 mm (11.1 x 4.1 x 1.9 in)
Peso	31 oz (880 g)
Garantía	Un año
Resistencia de bucle de tierra
Rango	Precisión ="1" ± (% de lectura + Ω)
0,025 Ω a 0,249 Ω	1,5 % + 0,02 Ω
0,250 Ω a 0,999 Ω	1,5 % + 0,05 Ω
1,000 Ω a 9,999 Ω	1,5 % + 0,10 Ω
10,00 Ω a 49,99 Ω	1,5 % + 0,30 Ω
50,00 Ω a 99,99 Ω	1,5 % + 0,50 Ω
100,0 Ω a 199,9 Ω	3,0% + 1,0 Ω
200,0 Ω a 399,9 Ω	5,0% + 5,0 Ω
400 Ω a 599 Ω	10,0% + 10 Ω
600 Ω a 1500 Ω	20,00 %
="1" Resistencia de bucle sin inductancia, centrado en el conductor y perpendicular a la tenaza
mA de corriente de fuga a tierra
Rango automático 50/60 Hz, verdadero valor eficaz, factor de cresta CF ≤3
Rango	Resolución	Precisión ="1" ± (% de lectura + mA)
0,200 mA a 3,999 mA	1 μA	2,0% + 0,05 mA
4,00 mA a 39,99 mA	10 μA	2,0% + 0,03 mA
40,0 mA a 399,9 mA	100 μA	2,0% + 0,3 mA
0,400 A a 3,999 A	1 mA	2,0% + 3 mA
4,00 A a 39,99 A	10 mA	2,0% + 30 mA
="1" Aplica a la frecuencia de señal 40 Hz a 1 kHz con filtro establecido en APAG. 40 Hz a 70 Hz con filtro establecido en ENC.
