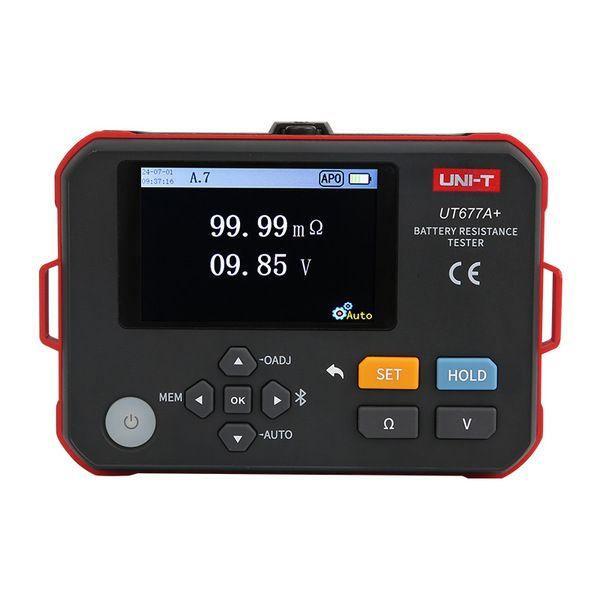

Probador de Resistencia Interna de Baterías Uni-Trend UT677A+

El UT677A+ mide resistencia interna en cuatro rangos —0,000–3 mΩ con ±1 %fs ±20 dgt y hasta 300 mΩ–3 Ω con ±0,5 %fs ±15 dgt— aplicando una corriente de prueba de 2,0 mA a 200 mA según el rango, con tensión de circuito abierto máxima de 3 V y una tasa de refresco de 5 lecturas por segundo. La tensión de batería se mide de 0,000 V a ±7 V con resolución de 1 mV y de 7 V a ±71,00 V con 10 mV, ambas con ±0,2 %fs ±10 dgt, y admite hasta 120 V DC de entrada máxima. Su sintonía automática de frecuencia entre 920 Hz y 1080 Hz le da una fuerte inmunidad a la interferencia en salas de baterías. Guarda 500 juegos de datos exportables por puerto Tipo-C o Bluetooth para análisis en la aplicación móvil y el software de PC. Cumple IEC 61010 y cuenta con certificación CE.

Aplicaciones

• Mantenimiento de bancos de baterías en UPS, subestaciones y salas de telecomunicaciones
• Producción y control de calidad de baterías de plomo-ácido y litio
• Instalación y puesta en servicio de sistemas de respaldo y almacenamiento de energía
• Diagnóstico automotriz: evaluación del estado de baterías de arranque y de tracción
• Inspección periódica con clasificación automática mediante umbrales PASS, WARNING y FAIL
• Levantamiento de históricos por celda: registro de 500 juegos de datos y descarga a PC para análisis de tendencia

Características principales

• Método AC de cuatro terminales a 1 kHz: mide sin interferencia de la resistencia de los cables
• Medición simultánea de resistencia interna y tensión de batería
• Resistencia interna de 0 a 3 Ω con resolución de 1 µΩ
• Tensión de batería de 0 a ±71,00 V, con entrada máxima de 120 V DC
• Sintonía automática de frecuencia (920–1080 Hz) para alta inmunidad a interferencias
• Función de juicio con umbrales preconfigurables PASS, WARNING y FAIL
• Almacenamiento de 500 juegos de datos con retención automática o manual
• Pantalla color de 3,5" (480 × 320) y tiempo de respuesta de 200 ms
• Bluetooth con aplicación móvil y descarga por puerto Tipo-C para análisis en PC
• Batería de litio recargable de 11,1 V y 2600 mAh con indicación de 5 niveles
• Apagado automático a los 15 minutos aproximadamente

Especificaciones técnicas

Modelo	UT677A+
Resistencia interna – rango 1	0,000 mΩ a 3 mΩ / ±1 %fs ±20 dgt (resolución 1 µΩ)
Resistencia interna – rango 2	3,000 mΩ a 30 mΩ / ±0,5 %fs ±15 dgt (resolución 10 µΩ)
Resistencia interna – rango 3	3,000 mΩ a 300 mΩ / ±0,5 %fs ±15 dgt (resolución 100 µΩ)
Resistencia interna – rango 4	300 mΩ a 3 Ω / ±0,5 %fs ±15 dgt (resolución 100 mΩ)
Tensión de batería – rango 1	0,000 V a ±7 V / ±0,2 %fs ±10 dgt (resolución 1 mV)
Tensión de batería – rango 2	7 V a ±71,00 V / ±0,2 %fs ±10 dgt (resolución 10 mV)
Tipos de batería	Plomo-ácido, litio y otros tipos
Método de medición	Resistencia interna: método AC de 4 terminales a 1 kHz | Tensión de circuito abierto: 3 V máx.
Corriente de prueba	2,0 mA a 200 mA (según el rango)
Tasa de refresco	5 lecturas/s
Tiempo de respuesta	200 ms
Anti-interferencia	Sintonía automática de frecuencia 920 Hz a 1080 Hz
Tensión de entrada máxima	120 V DC (entre polo positivo y negativo)
Pantalla	3,5" color, 480 × 320
Almacenamiento de datos	500 juegos
Retención de datos	Automática / manual
Función de juicio	Umbrales PASS, WARNING y FAIL configurables
Interfaz de datos	Tipo-C (almacenamiento y carga de datos a PC)
Bluetooth	Sí (aplicación móvil)
Alimentación	Batería de litio 11,1 V / 2600 mAh
Apagado automático	Sí, aprox. 15 minutos
Temperatura de operación	-10 °C a 40 °C; humedad inferior a 80 % RH
Temperatura de almacenamiento	-20 °C a 60 °C; humedad inferior a 70 % RH
Condiciones de exactitud garantizada	23 °C ±5 °C, <75 % RH
Prueba de perforación	AC 3700 V/RMS (entre circuito y carcasa)
Campo magnético externo	<40 A/m
Dimensiones (L × An × Al)	170 × 115 × 65 mm
Peso	674 g (batería incluida)
Normas y certificaciones	IEC 61010 | CE | RoHS | ETL
