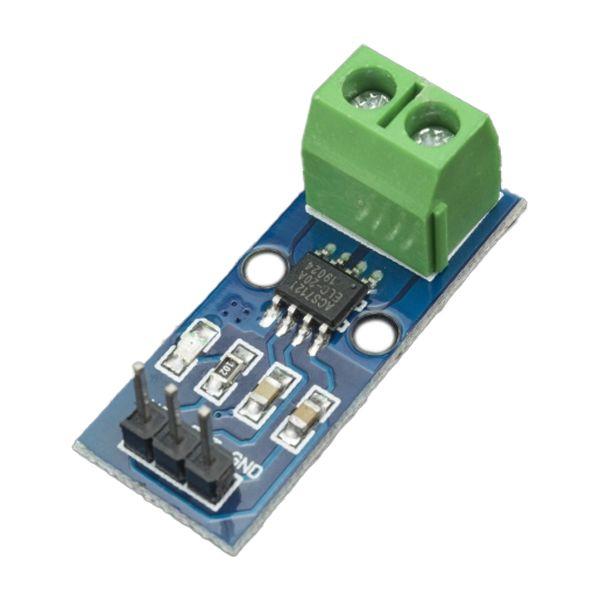

Sensor De Corriente 20A En PCB ACS712-20A, proporciona soluciones económicas y precisas para la detección de corriente CA o CC en sistemas industriales, automotrices, comerciales y de comunicaciones. El paquete del dispositivo permite una fácil implementación por parte del cliente. El dispositivo consta de un circuito de sensor Hall lineal, preciso y de baja compensación con una ruta de conducción de cobre ubicada cerca de la superficie de la matriz. La corriente aplicada que fluye a través de esta ruta de conducción de cobre genera un campo magnético que es detectado por el Hall IC integrado y convertido en un voltaje proporcional. La precisión del dispositivo se optimiza mediante la proximidad de la señal magnética al transductor Hall. Un voltaje preciso y proporcional es proporcionado por el IC BiCMOS Hall estabilizado por chopper de baja compensación, que está programado para precisión después del empaquetado.
Características
- Ruta de señal analógica de bajo ruido
- El ancho de banda del dispositivo se establece a través del nuevo pin FILTER
- Voltaje de compensación de salida extremadamente estable
- Histéresis magnética casi nula
- Relación de salida métrica de la tensión de alimentación
- El modulo nos facilitan su conexión, traen una bornera para conectar la línea que queremos medir y 3 pines, dos para conectar la alimentación y un pin para la salida analógica.
Aplicaciones Del Sensor De Corriente 20A En PCB ACS712-20A
Automotriz, Medición e Instrumentación, Industrial, Administración de Energía, Comunicaciones y Redes
Especificaciones Del Sensor De Corriente 20A ACS712-20A
- Corriente de reposo 10mA
- Ancho de banda 80kHz
- Encapsulado SOIC
- Tensión de alimentación mín 4.5V, máx 5.5V
- Temperatura de funcionamiento -40°C~85°C
- Rango -20A~20A
- Sensibilidad 100mV/A
- Dimensiones 31mm X 14mm
