Analizador de Impedancia LCR Hioki IM3570

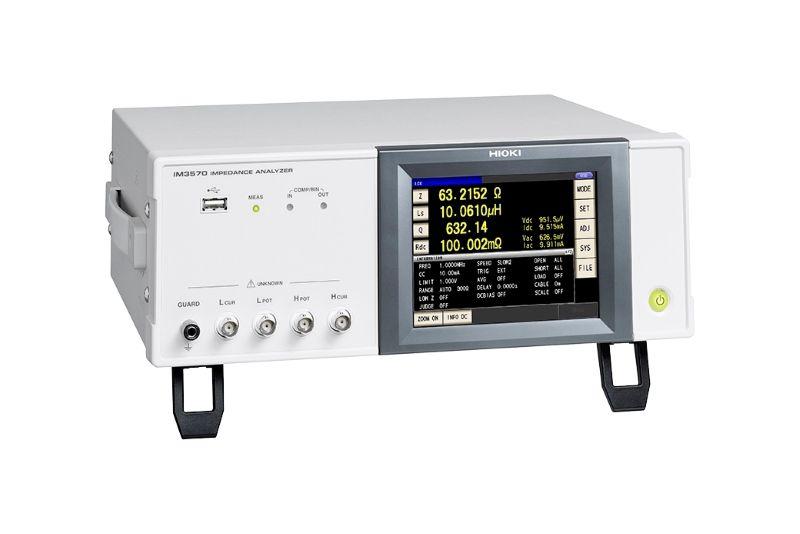

Analizador De Impedancia Hioki IM3570

Los medidores de LCR y de Impedancia Hioki son dispositivos con un rango de 1 MHz a 3 GHz, adaptados a una amplia gama de aplicaciones en la prueba de componentes electrónicos. El IM3570 es ideal para aplicaciones que requieren una medición de baja ESR del orden de varios miliohmios, como la prueba de condensadores de polímeros funcionales, debido a su superior repetibilidad de baja impedancia.

Características

• Medición LCR, medición DCR, medición de barrido, medición continua
• Pruebas de alta velocidad, logrando velocidades máximas de 1.5 ms (1 kHz) y 0.5 ms (100 kHz) en modo LCR
• Alta precisión en las mediciones, precisión básica del parámetro Z: ± 0.08%
• Perfecto para probar características de resonancia de elementos piezoeléctricos, CD, baja ESR de condensadores de polímero funcionales, DCR y LQ de inductores
• Barridos de frecuencia, nivel y mediciones de intervalo de tiempo en modo analizador

Especificaciones del Analizador De Impedancia Hioki IM3570

Modos de medida	Modo LCR, modo Analizador (barridos con frecuencia de medición y nivel de medición), modo de medición continua
Parámetros de medida	Z, Y, θ, Rs (ESR), Rp, Rdc, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
Rango de medición	100 mΩ a 100 MΩ, 12 rangos (todos los parámetros se determinan según Z)
Rango de visualización	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ±0.000000 a 9.999999G (valor absoluto para Z e Y). θ: ±0.000° a 180.000°. D: ±0.000000 a 9.999999. Q: ±0.00 a 99999.99, Δ%: ±0.0000% a 999.9999%.
Precisión básica	Z ± 0.08% rdg, θ ± 0.05°
Frecuencia de medida	4 Hz a 5 MHz (resolución de 5 dígitos, mínima de 10 mHz)
Nivel de señal de medición	Normal: 5 mV a 5 Vrms (hasta 1 MHz). Alta precisión: 5 mV a 1 Vrms (hasta 100 kHz).
Impedancia de salida	Normal: 100 Ω, Alta precisión: 10 Ω
Monitor	TFT a color de 5.7 pulgadas, activable/desactivable
Tiempo de medición	0.5 ms (100 kHz, FAST, pantalla apagada)
Funciones	Medición de polarización, comparador, clasificación BIN, memoria
Interfaces	EXT I/O, RS-232C, GP-IB, USB, memoria USB, LAN
Fuente de alimentación	90 a 264 V CA, 50/60 Hz, 150 VA máx.
Dimensiones y peso	330 × 119 × 307 mm, 5.8 kg
Accesorios	Cable de alimentación, manual de instrucciones, manual de comunicación de PC (CD-R)

Este producto no se suministra con sondas de medición o accesorios de prueba.
