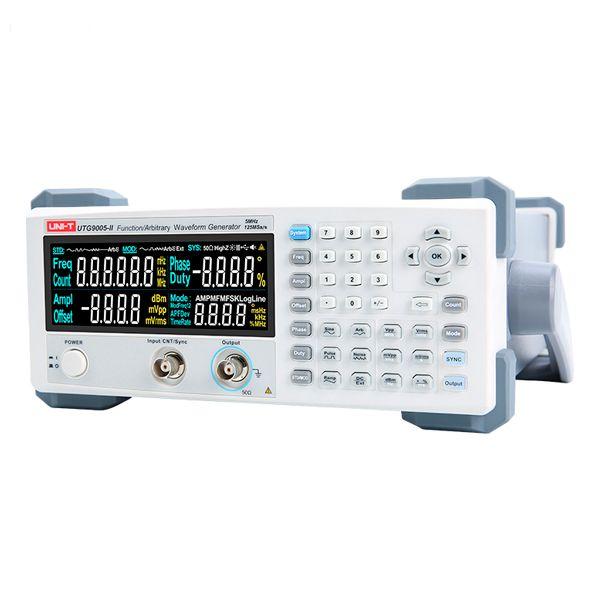

Generador De Función Uni-Trend UTG9005CII

Generador De Función Uni-Trend UTG9005CII puede dar salidas sinusoidales, cuadrada, triangular, pulsada, rampa, un solo pulso TTL, entre otros.

Características

• Formas de onda de salida: sinusoidal, cuadrada, rampa, pulso, ruido, CC, arbitraria


•  Rango de frecuencia de salida: senoidal / cuadrada, 5 MHz


• Contador de frecuencia de banda ancha de 6 bits de alta precisión, rango: 100 MHz ~ 100 MHz


• Potencia de salida de 4W


• Pantalla LCD EBTN

Especificaciones Generador De Función UTG9005CII

Especificaciones
Modelo	UTG9005C-II
Canal	1
Banda ancha	5 MHz
Tasa de muestreo	125MS / s
Resolución vertical	14 bits
Formas de onda	Seno, cuadrado, pulso, rampa, ruido, CC, arbitrario (20 juegos en el interior)
Modos de barrido	Logarítmico, lineal
Características de frecuencia
Seno	1μHz ~ 2MHz
Cuadrado	1μHz ~ 2MHz
Rampa	1μHz ~ 200kHz
Legumbres	1μHz ~ 2MHz
Arbitrario	1μHz ~ 1MHz
Resolución	1μHz
Exactitud	Dentro de 90 días ± 50ppm
	Dentro de 1 año ± 100ppm
	18 ℃ ~ 28 ℃
Características de salida
Impedancia	50Ω / Z alto
Rango de amplitud	1 mVpp ~ 10 Vpp (50 Ω); 2mVpp ~ 20Vpp (alta Z)
Rango de compensación de CC	-5Vpp ~ 5Vpp (50Ω) (CA + CC); -10Vpp ~ 10Vpp (alta Z) (CA + CC)
Resolución de amplitud	1 mV
Características generales
Alimentación	100 ~ 240 VCA, 50 Hz / 60 Hz
Monitor	LCD EBTN
Color del producto	Blanco y gris
Peso neto del producto	2,8 kg
Tamaño del producto	265 mm x 110 mm x 320 mm
Accesorios estandar	Cable de interfaz USB, cable de alimentación, cable BNC con pinzas de cocodrilo
Embalaje individual estándar	Caja

Documento:

Manual
