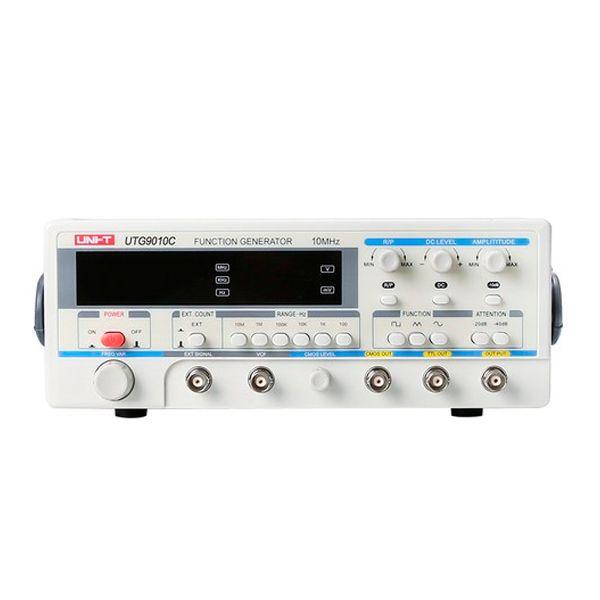

Generador de función 10Mhz UTG9010C El nivel DC y la relación de trabajo son ajustables. pueden producir formas de onda de seno, cuadrado, triángulo, pulso y diente de sierra, etc.
Características
- VCF
- Salida del nivel de TTL y muestra la señal de salida, amplitud y frecuencia al mismo tiempo.
- Pueden usarse simplemente como un medidor de frecuencia en pruebas externas. Con excelentes características de Amplitud y Frecuencia y el tiempo de subida de forma de onda cuadradas ≤50nS
- Las especificaciones eléctricas alcanzan el estándar internacional para el mismo tipo productos.
Especificaciones Generador De Función 10Mhz
- Puede ajustar niveles DC entre -10V y +10V, y Duty Cycle entre 10% y 90%.
- El rango de frecuencia de la señal es entre 1Hz hasta 10MHz.
- El rango de amplitud sin carga es entre 1mVpp hasta 20Vpp.
- La frecuencia tiene una precisión de ± 1%, y la amplitud tiene una precisión de ± 5%.
- La potencia de salida es ≥ 2Wpp.
- El atenuador es de 20dB + 40dB.
- El tiempo de subida de la onda cuadrada es ≤ 35ns.
- El VCF (conector de entrada para controlar la frecuencia de la señal) es de 100:1.
- En la pantalla muestra la frecuencia en 4 dígitos, y la amplitud de salida con 3 dígitos.
- Puede ser usado como un contador de frecuencia, con rango de frecuencia de 0.2Hz hasta 10MHz, rango de amplitud de 0.5Vpp hasta 5Vpp e impedancia de entrada de 10KΩ.
- Se alimenta con un voltaje AC de 110V, 60Hz.
- Incluye el cable de alimentación y cable BNC a puntas tipo caimán.
- Las dimensiones son 32cm x 24cm x 10cm, y pesa 2.5Kg.
