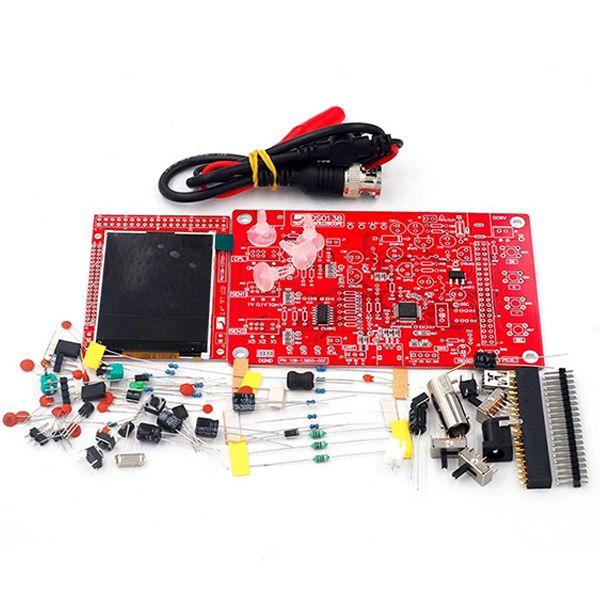

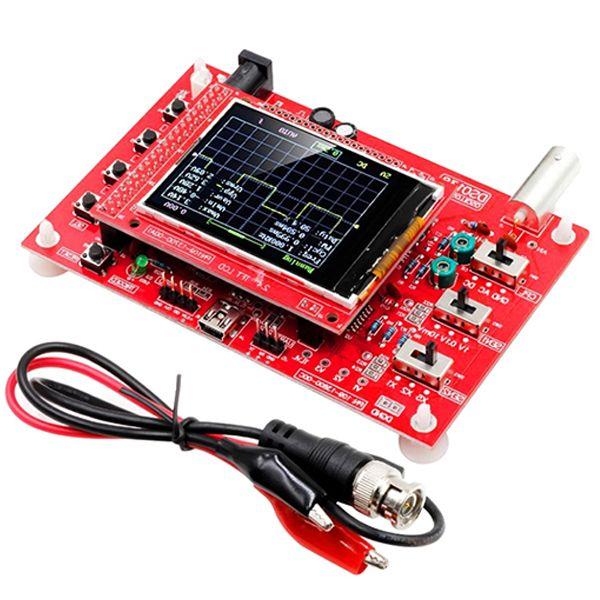

DSO138 Kit De Ensamble Osciloscopio Digital 1Msps 0~200KHz, es un osciloscopio digital de un solo canal con un ancho de banda de 0 a 200 KHz y una sensibilidad ajustable de 10 mV/DIV a 5 V/DIV. Está diseñado para ser ensamblado por el usuario, proporcionando una experiencia educativa en la construcción de equipos electrónicos.
Este osciloscopio cuenta con una velocidad de muestreo en tiempo real de hasta 1 MS/s y una base de tiempo que varía desde 10 us/DIV hasta 500 s/DIV, lo que permite la observación de señales eléctricas con gran detalle y precisión. Su pantalla LCD TFT a color de 2,4 pulgadas y 320 x 240 píxeles ofrece una visualización clara y detallada de las formas de onda.
El DSO138 soporta modos de disparo automático, normal y único, con tipos de disparador de flanco ascendente y descendente. La posición del gatillo está fija en la mitad del tamaño del buffer, lo que facilita la captura de eventos transitorios.
Este dispositivo es alimentado por una fuente de 3,5 V a 6 V CC y consume aproximadamente 120 mA a 5 V, lo que lo hace adecuado para ser alimentado tanto por baterías como por USB, ofreciendo flexibilidad en su uso en campo o en laboratorio.
Caracteristicas
- Ancho de banda: 0 – 200 KHz
- Rango de sensibilidad: 10 mV/DIV – 5 V/DIV (usando 1 sonda)
- Voltaje de entrada máximo: 50 Vpk (usando sonda x1)
- Velocidad máxima de muestreo en tiempo real: 1MS/s
- Rango de base de tiempo 10us/DIV – 500s/DIV
- Gatillo externo
- Resolución de pantalla: Pantalla a color de 320 x 240
- Tamaño de pantalla: 2,4″
- Alimentado por batería o USB
Especificaciones del DSO138 Kit De Ensamble Osciloscopio Digital 1Msps 0~200KHz
- Número de canales: 1
- Ancho de banda analógico: 0 - 200 KHz
- Sensibilidad: 10mV/Div - 5V/Div
- Error de sensibilidad: < 5%
- Resolución: 12 bits
- Impedancia de entrada: 1M ohmios
- Voltaje de entrada máximo: 50 Vpk
- Acoplamiento: CC, CA, GND
- Velocidad máxima de muestreo en tiempo real: 1 Msps
- Base de tiempo: 10us/Div - 500s/Div
- Duración del registro: 1024
- Modos de disparo: Automático, Normal, Único
- Tipos de disparador: flanco ascendente/descendente
- Posición del gatillo: 1/2 del tamaño del buffer fijo

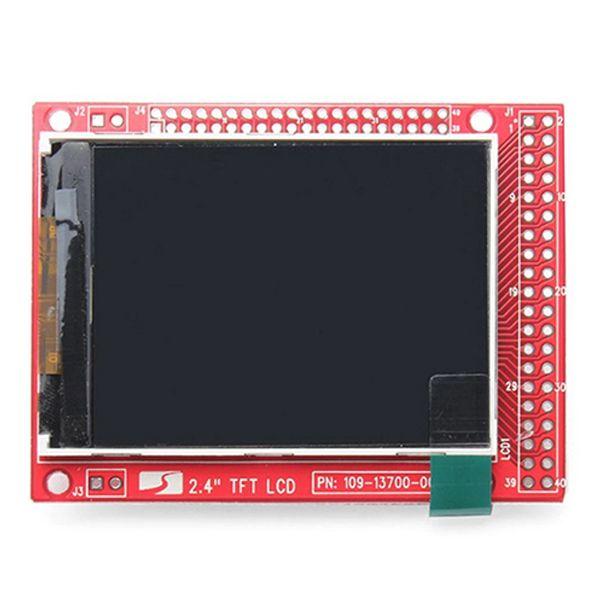

- LCD TFT en color de 2,4 pulgadas con resolución de 320 x 240
- Alimentación 3,5 V - 6 V CC
- Corriente de suministro: 120 mA @ 5 V
- Dimensión: 85 mm x 75 mm x 15 mm
- Peso: 50 gramos (sin incluir cables)
